创建减震器活塞杆
零件说明

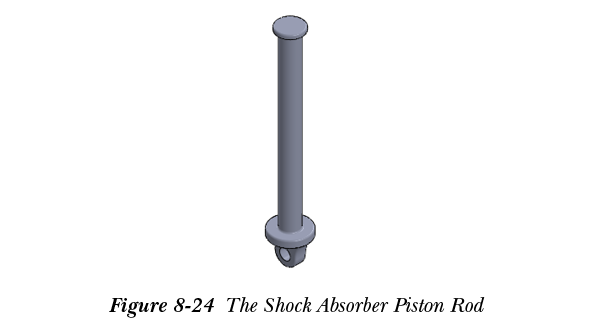

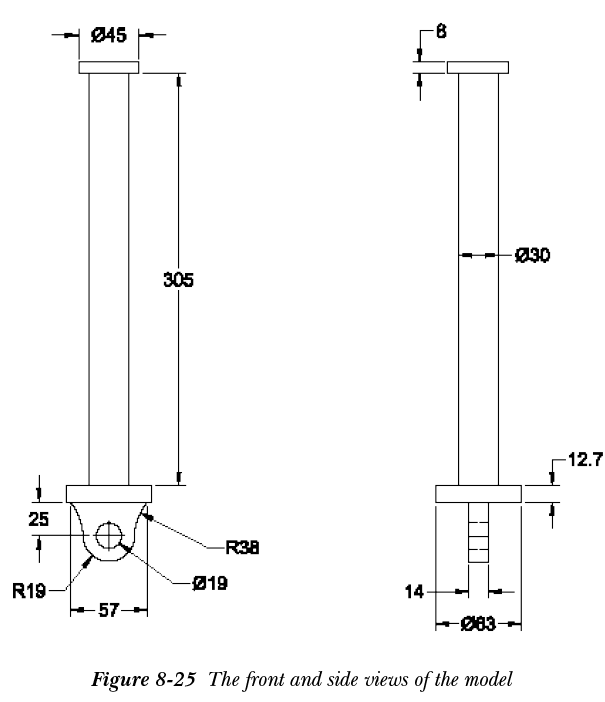

在本节中，您将创建减震器活塞杆，如图 8-24 所示。模型的前视图和侧视图及尺寸如图 8-25 所示。创建模型的所有特征后，通过应用半径为 2.5 mm 的圆角来移除模型的尖锐边线。（预计时间：25 分钟）
要观看教程视频，请访问 https://www.cadcim.com/solidworks-project-approach-2024-ch-08-tutorial3。
新建零件文档
- 使用“新建 SOLIDWORKS 文档”对话框新建一个 SOLIDWORKS 零件文档。
创建减震器活塞杆

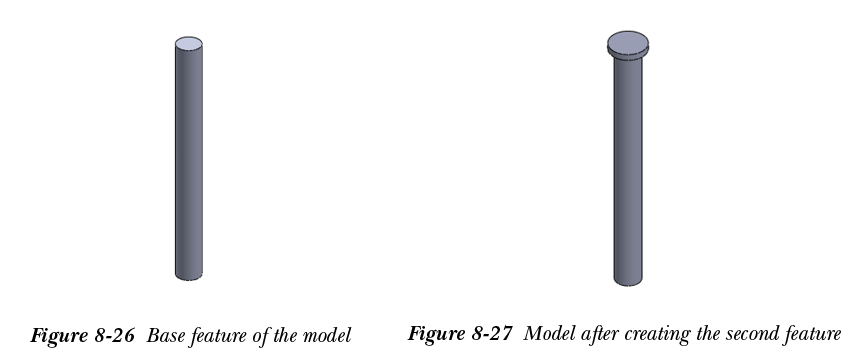

- 创建模型的基础特征，参考图 8-26。尺寸请参考图 8-25。
- 创建模型的第二个特征，参考图 8-27。尺寸请参考图 8-25。

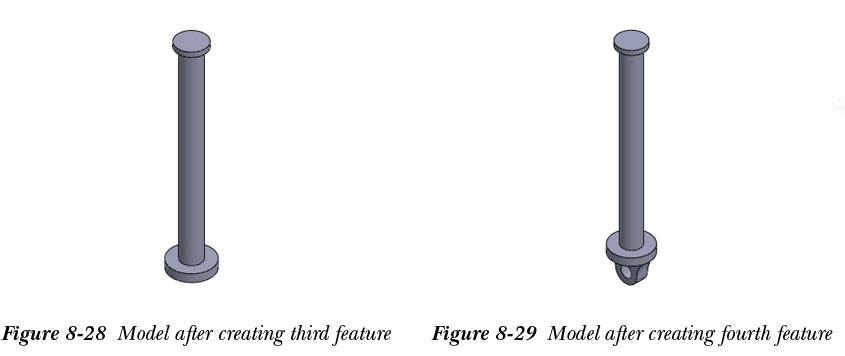

- 创建模型的第三个特征，参考图 8-28。尺寸请参考图 8-25。
- 创建模型的第四个特征，参考图 8-29。尺寸请参考图 8-25。

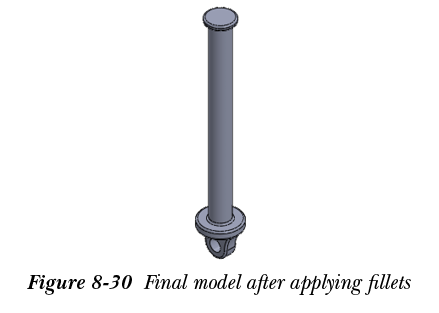

- 在模型的尖锐边线上应用半径为 2.5 mm 的圆角。应用圆角后的最终模型如图 8-30 所示。
保存模型
创建减震器活塞杆后，需要将其保存到 Motor Cycle Project 文件夹中。
- 将模型以 Shock Absorber Piston Rod 为名称保存到 Motor Cycle Project 文件夹中。
- 从 SOLIDWORKS 菜单中选择“文件 > 关闭”来关闭文档。
