创建基础特征

创建基础特征

该模型的基础特征是使用拉伸凸台/基体工具创建的。

1. 调用拉伸凸台/基体工具，然后通过选择上视基准面作为草图绘制平面来调用草图绘制环境。

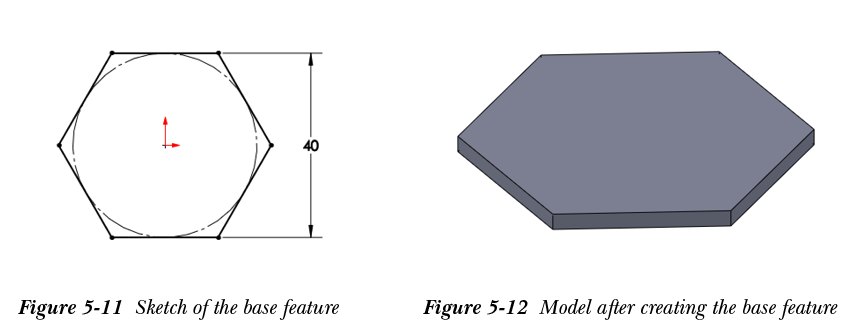

2. 绘制带有内接构造圆的六边形，如图 5-11 所示。

注意

要创建内部内接构造圆的六边形，请在多边形 PropertyManager 的参数卷展栏中将边数微调框的值设置为 6，然后选择内接圆单选按钮。

3. 退出草图环境，并在凸台-拉伸 PropertyManager 的方向 1 卷展栏中将深度微调框的值设置为 2.5 mm。
4. 选择确定按钮。创建基础特征后的模型如图 5-12 所示。
