创建拉伸特征

创建拉伸特征

模型的下一个特征是一个拉伸特征。要创建此拉伸特征，首先需要创建一个与前视基准面偏移 90 mm 的基准面。基准面创建完成后，您将选择此基准面作为拉伸特征的草图绘制平面。

1. 从 参考几何体（Reference Geometry） 飞出按钮中选择 基准面（Plane） 按钮，以调用 基准面（Plane） PropertyManager。
2. 创建一个与前视基准面向前方向偏移 90 mm 的基准面，然后退出 PropertyManager。
3. 通过选择新创建的基准面作为草图绘制平面，调用草图绘制环境。

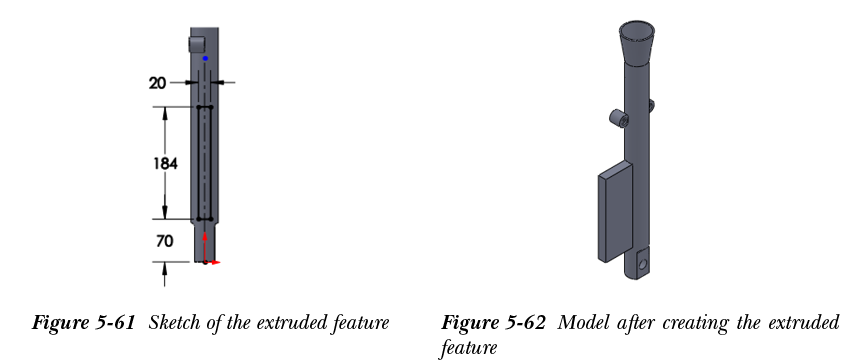

4. 绘制拉伸特征的草图，参考图 5-61。接下来，退出草图绘制环境。
5. 调用 拉伸凸台/基体（Extruded Boss/Base） 工具，并使用 成形到下一面（Up To Next） 选项拉伸草图。您可能还需要反转特征创建的方向。创建拉伸特征后的模型如图 5-62 所示。
