创建前叉主体

创建前叉主体

零件描述

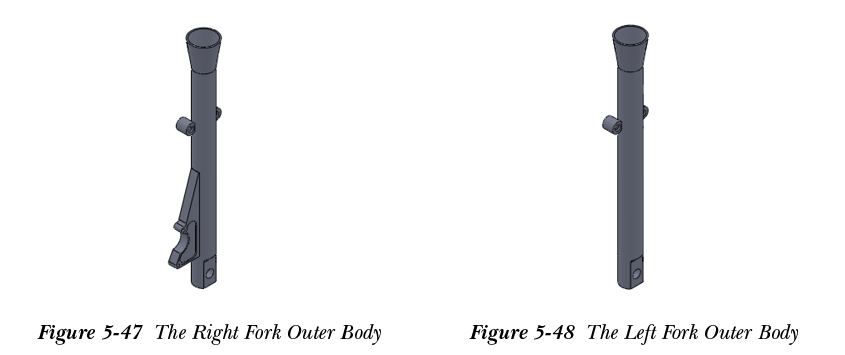

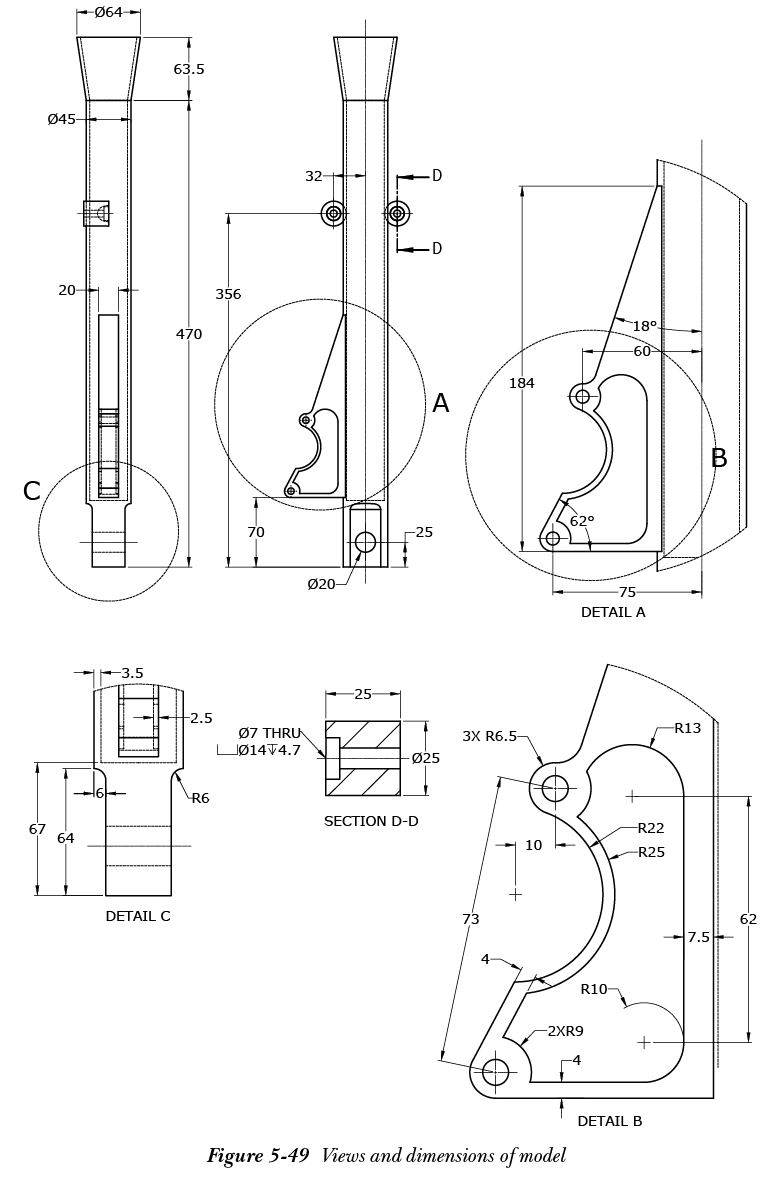

在本节中，您将创建摩托车（Motor Cycle）的两个组件，即右前叉外主体（Right Fork Outer Body）和左前叉外主体（Left Fork Outer Body），如图 5-47 和图 5-48 所示。这些组件可以使用不同的特征创建工具来创建。基体特征将使用 拉伸凸台/基体（Extruded Boss/Base） 工具创建。同样，组件的其他特征将使用 放样凸台/基体（Lofted Boss/Base）、抽壳（Shell）、拉伸切除（Extruded Cut）、镜像（Mirror）、异型孔向导（Hole Wizard）、旋转切除（Revolved Cut） 和 圆角（Fillet） 工具创建。您可以在两个不同的零件文档中创建这两个组件。但是，建议在单个零件文档中创建这两个组件的不同配置。要将它们创建为两个配置，首先将右前叉外主体创建为第一个配置，然后通过压缩右前叉外主体的一些特征，将左前叉外主体创建为第二个配置。右前叉外主体的不同视图和尺寸如图 5-49 所示。（预计时间：40 分钟）

如零件描述中所述，首先您将使用 SOLIDWORKS 的不同特征创建工具将右前叉外主体创建为第一个配置，然后通过压缩右前叉外主体的一些特征，将左前叉外主体创建为第二个配置。

要观看教程视频，请访问 https://www.cadcim.com/solidworks-project-approach-2024-ch-05-tutorial4。
