创建前挡泥板

创建前挡泥板

零件描述

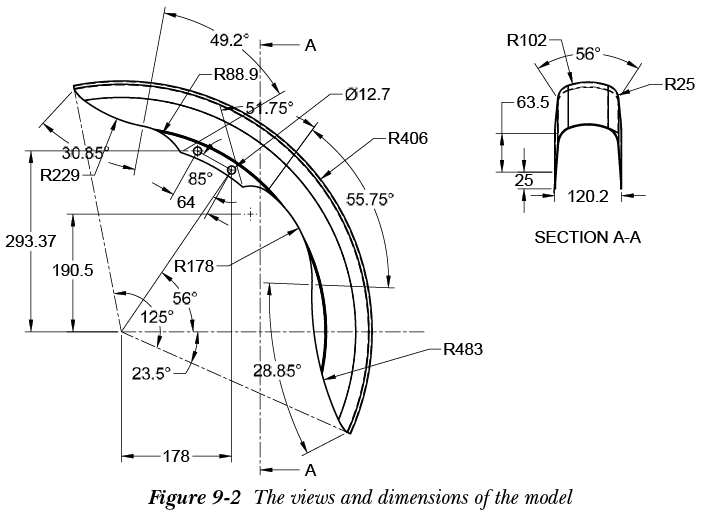

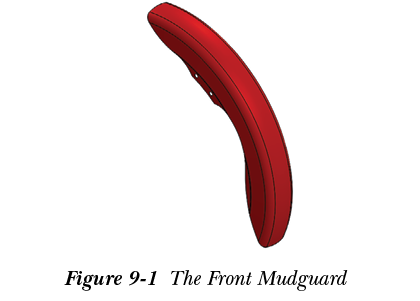

在本节中，您将创建前挡泥板，如图 9-1 所示。它将使用曲面建模工具创建。这些工具位于曲面 CommandManager 中。创建曲面模型后，您将通过应用 1.27 mm 的厚度将其转换为实体模型。前挡泥板的前视图和剖视图及尺寸如图 9-2 所示。（预计时间：55 分钟）

要创建此模型，首先需要创建基础曲面。此模型的基础特征是一个扫描曲面，通过使用扫描曲面工具沿路径扫描轮廓来创建。扫描曲面工具的工作原理与前面章节中讨论的扫描凸台/基体工具类似。

要观看教程视频，请访问 https://www.cadcim.com/solidworks-project-approach-2024-ch-09-tutorial1。

创建扫描曲面的路径

如前所述，模型的基础特征是一个扫描曲面。要创建扫描曲面，首先需要创建其路径。此路径将在前视基准面上创建。

1. 使用新建 SOLIDWORKS 文档对话框启动 SOLIDWORKS 零件文档。如果当前会话的单位默认未设置为 mm，请将其修改为 mm。
2. 选择前视基准面作为草图绘制平面，调用草图绘制环境。

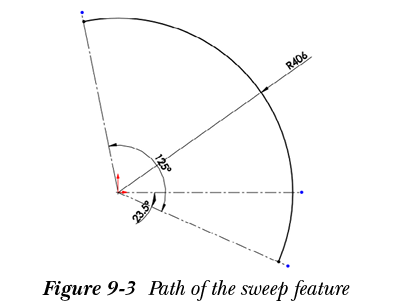

3. 绘制扫描特征路径的草图，参考图 9-3。然后退出草图绘制环境。

创建扫描曲面的轮廓

创建扫描曲面的路径后，您将创建其轮廓。要创建轮廓，

首先需要创建一个垂直于路径的基准面。此基准面将被选为创建扫描曲面轮廓的草图绘制平面。

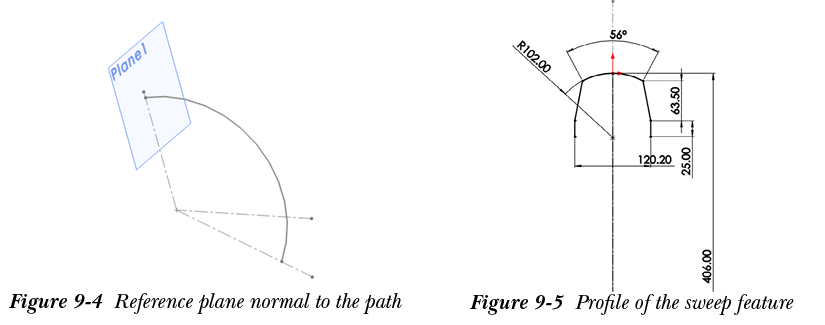

1. 将模型的当前方向更改为等轴测。然后调用基准面 PropertyManager 并创建一个垂直于路径的基准面，参考图 9-4。

创建垂直于路径的基准面后，您需要创建扫描曲面的轮廓。

2. 选择新建的基准面作为草图绘制平面，调用草图绘制环境。然后更改方向，使其垂直于视图。
3. 绘制开放草图作为扫描曲面的轮廓，参考图 9-5。然后退出草图绘制环境。

创建扫描曲面

创建路径和轮廓后，您将使用扫描曲面工具创建扫描曲面。

1. 右键单击 CommandManager 选项卡以显示快捷菜单，然后选择曲面选项；曲面选项卡将显示在 CommandManager 中。
2. 选择 CommandManager 的曲面选项卡以显示曲面 CommandManager 的工具。

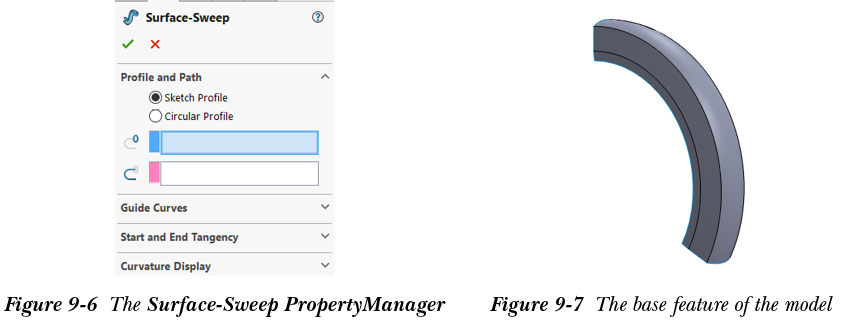

3. 从曲面 CommandManager 中选择扫描曲面按钮；曲面扫描 PropertyManager 将显示，如图 9-6 所示。同时，系统提示您选择扫描轮廓。
4. 从绘图区选择扫描曲面的轮廓；系统提示您选择扫描路径。同时，所选轮廓的名称将显示在 PropertyManager 的轮廓选择区域中。
5. 从绘图区选择扫描曲面的路径；扫描曲面的预览将显示在绘图区中。
6. 从 PropertyManager 中选择确定按钮；扫描曲面即被创建，如图 9-7 所示。

剪裁不需要的曲面

从图 9-1 和图 9-2 中可以明显看出，需要使用剪裁曲面工具剪裁扫描曲面的某些部分，以获得所需的曲面模型形状。在 SOLIDWORKS 中，剪裁曲面工具用于使用剪裁实体剪裁不需要的曲面。剪裁实体可以是曲面、草图或边线。在本节中，您将使用草图作为剪裁实体来剪裁扫描曲面的不需要部分。

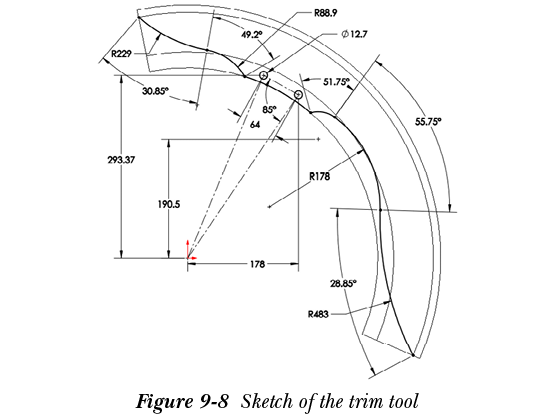

1. 选择前视基准面作为草图绘制平面，调用草图绘制环境，并绘制用于剪裁扫描曲面的剪裁实体草图，参考图 9-8。

2. 退出草图绘制环境，然后单击绘图区中的任意位置以退出当前选择模式。
3. 从曲面 CommandManager 中选择剪裁曲面按钮；剪裁曲面 PropertyManager 将显示。

如前所述，剪裁曲面工具用于使用剪裁实体剪裁不需要的曲面。剪裁实体可以是曲面、草图实体或边线。

4. 从绘图区选择新建的草图作为剪裁工具；所选草图的名称将显示在 PropertyManager 中选择卷展栏的剪裁工具选择区域中。同时，保留选择选择区域的选择模式被激活，系统提示您选择要保留的部分。

注意

选择剪裁工具后，仅当剪裁曲面 PropertyManager 的选择卷展栏中默认选择了保留选择单选按钮时，系统才会提示您选择要保留的部分。

5. 确保 PropertyManager 的选择卷展栏中选择了保留选择单选按钮。然后，将光标移向扫描曲面的上部；上部将在绘图区中高亮显示。

保留选择单选按钮允许您选择要在曲面模型中保留的部分。

6. 单击选择扫描曲面的上部作为要保留的部分；所选部分的名称将显示在 PropertyManager 的保留部分选择区域中。

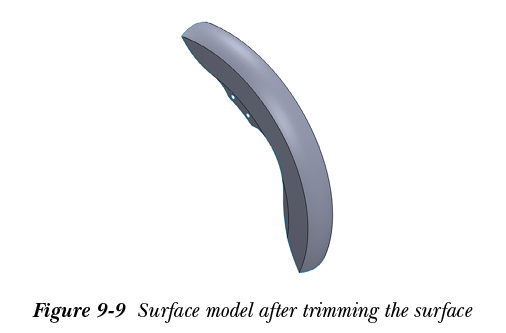

7. 从剪裁曲面 PropertyManager 中选择确定按钮；未选择为保留曲面的模型曲面将从曲面模型中移除，如图 9-9 所示。

应用圆角

现在，您需要使用圆角工具在曲面模型的锐边线上应用半径为 25 mm 的圆角。

1. 从曲面 CommandManager 中选择圆角按钮；圆角 PropertyManager 将显示，系统提示您选择要圆角的边线、面、特征或环。

曲面 CommandManager 中提供的圆角工具选项与实体建模中讨论的选项类似。

2. 确保 PropertyManager 的圆角类型卷展栏中选择了恒定大小圆角单选按钮，然后在 PropertyManager 的圆角参数卷展栏中将半径微调框的值设置为 25 mm。
3. 逐一选择模型的所有锐边线；圆角的预览将显示在绘图区中。

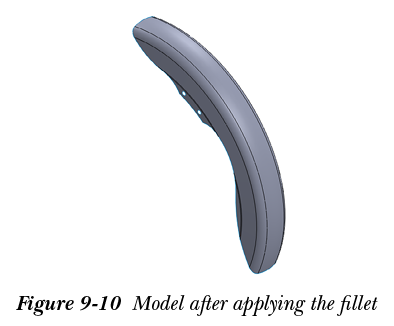

4. 从圆角 PropertyManager 中选择确定按钮；圆角即被添加到模型中，如图 9-10 所示。

为曲面模型添加厚度

现在，您需要通过添加 1.27 mm 的厚度将曲面模型转换为实体模型。

1. 从曲面 CommandManager 中选择加厚按钮；加厚 PropertyManager 将显示，系统提示您选择要加厚的曲面。

加厚工具用于为曲面实体添加厚度。

2. 从绘图区选择曲面模型，然后在 PropertyManager 的厚度区域中将厚度微调框的值设置为 1.27。
3. 确保 PropertyManager 的厚度区域中选择了加厚侧 1 按钮。

在 SOLIDWORKS 中，您可以使用加厚 PropertyManager 的厚度区域中提供的按钮来指定要加厚曲面的一侧。

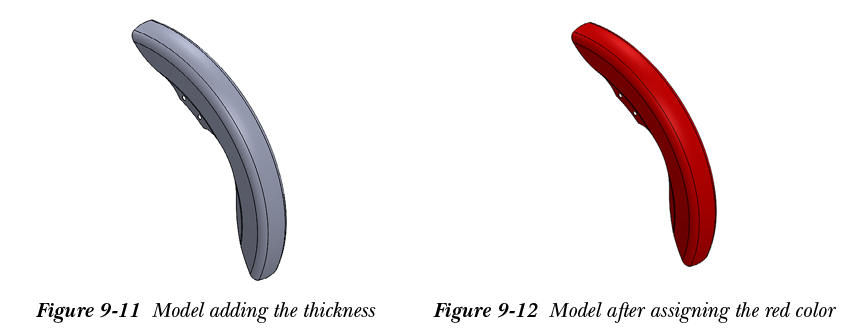

4. 从 PropertyManager 中选择确定按钮；厚度即被添加到模型中，如图 9-11 所示。

为模型指定颜色

现在，您将使用颜色 PropertyManager 为模型指定颜色。

1. 从 SOLIDWORKS 菜单中选择编辑 > 外观 > 外观；颜色 PropertyManager 将显示。或者，选择模型的一个面；将显示弹出工具栏。然后，从此工具栏中选择外观按钮；将显示一个弹出菜单，其中包含面、加厚、实体和零件的名称。选中与零件对应的复选框以显示颜色 PropertyManager。
2. 从颜色 PropertyManager 中选择要指定给模型的所需颜色。请注意，如果您是通过从 SOLIDWORKS 菜单中选择外观来调用颜色 PropertyManager 的，则需要从绘图区中选择模型。
3. 选择所需颜色后，从 PropertyManager 中选择确定按钮。指定红色后的模型如图 9-12 所示。

保存模型

创建模型后，您需要将其保存在 Motor Cycle Project 文件夹中。

1. 将模型以名称前挡泥板保存在 Motor Cycle Project 文件夹中。
2. 通过从 SOLIDWORKS 菜单中选择文件 > 关闭来关闭文档。
