创建气缸盖罩
零件说明

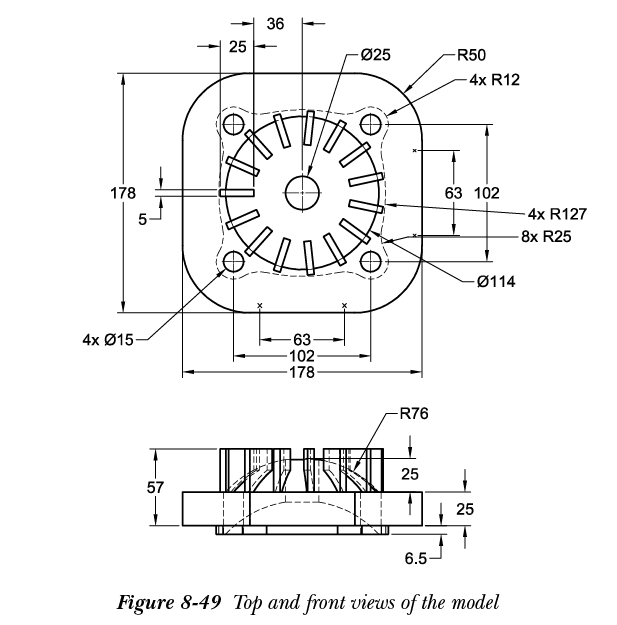

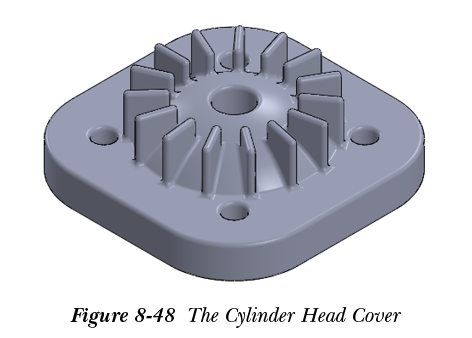

在本节中，您将创建气缸盖罩，如图 8-48 所示。模型的主视图和前视图及尺寸如图 8-49 所示。此外，在模型的尖锐边线上应用半径为 2.5 mm 的圆角。（预计时间：45 分钟）
要观看教程视频，请访问 https://www.cadcim.com/solidworks-project-approach-2024-ch-08-tutorial5。
新建零件文档
- 使用“新建 SOLIDWORKS 文档”对话框新建一个 SOLIDWORKS 零件文档。
创建气缸盖罩

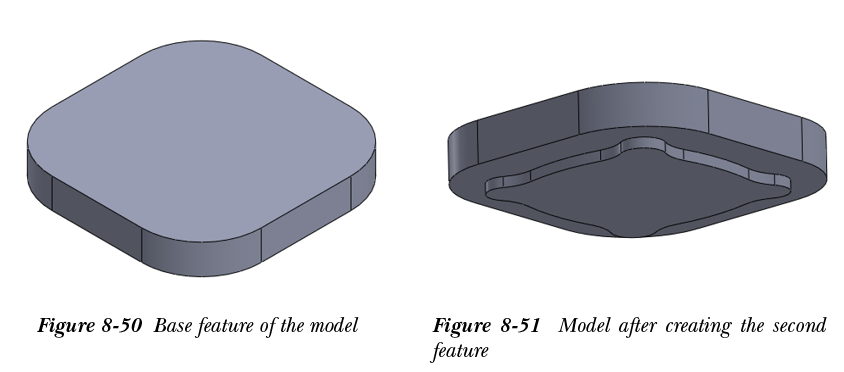

- 创建模型的基础特征，如图 8-50 所示。尺寸请参考图 8-49。
- 创建模型的第二个特征，即在基础特征底部平面上的拉伸特征。尺寸请参考图 8-49。创建拉伸特征后模型的旋转视图如图 8-51 所示。

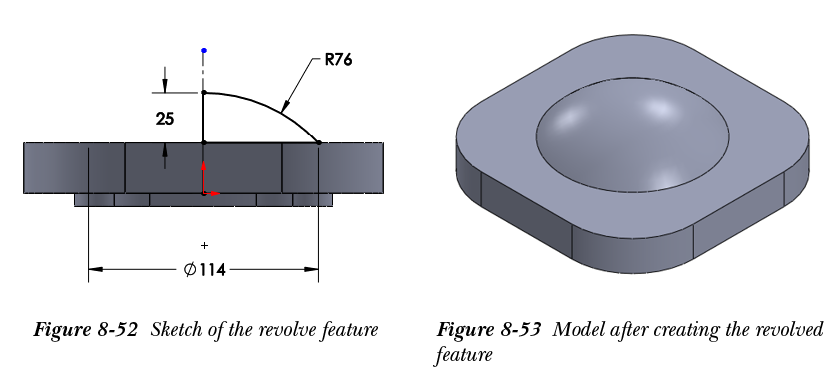

- 选择前视基准面作为草图绘制平面，进入草图绘制环境，绘制草图，参考图 8-52。接着，退出草图绘制环境，使用
旋转凸台/基体（Revolved Boss/Base）工具绕草图的中心线旋转草图，参考图 8-53。

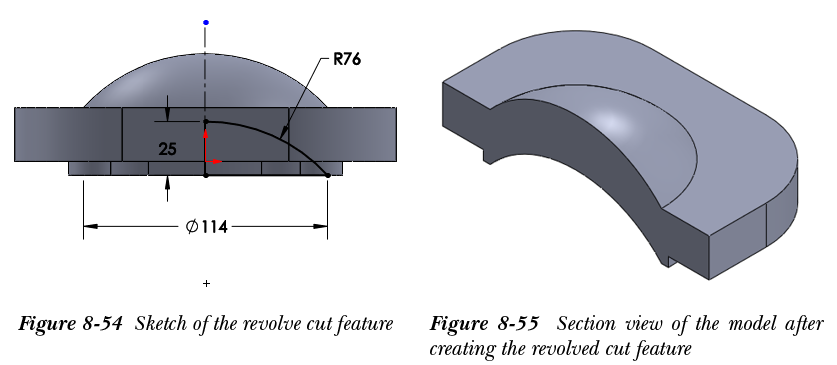

- 选择前视基准面作为草图绘制平面，进入草图绘制环境，绘制草图，参考图 8-54。接着，退出草图绘制环境，使用
旋转切除（Revolved Cut）工具绕草图的中心线旋转草图。创建旋转切除特征后模型的剖视图如图 8-55 所示。
-
使用

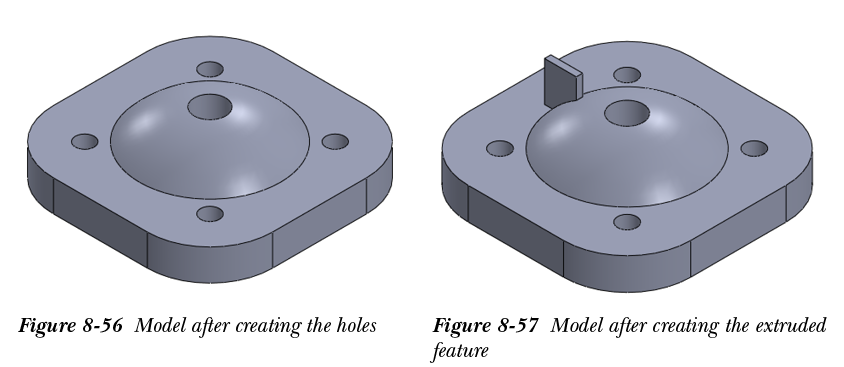

拉伸切除（Extruded Cut）工具创建通孔作为拉伸切除特征，如图 8-56 所示。尺寸请参考图 8-49。您也可以使用简单直孔（Simple Hole）工具创建这些孔。 - 创建拉伸特征，如图 8-57 所示。尺寸请参考图 8-49。要创建此特征，首先创建距上视基准面偏移 57 mm 的基准面，然后选择它进入草图绘制环境。接着，绘制拉伸特征的草图。绘制草图后，退出草图绘制环境，使用“成形到下一面”选项拉伸草图。
- 创建先前创建的拉伸特征的圆周阵列，指定实例数为 15，中心孔的圆形面为旋转轴。

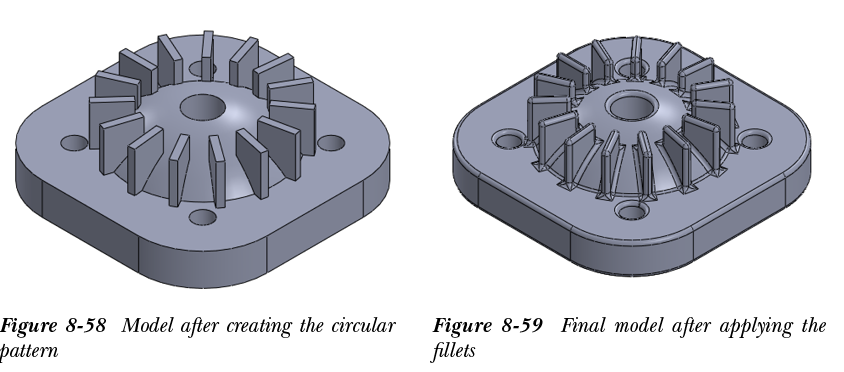

创建圆周阵列后的模型如图 8-58 所示。
- 使用
FilletXpertPropertyManager 在模型的尖锐边线上应用半径为 2.5 mm 的圆角。应用圆角后的最终模型如图 8-59 所示。
保存模型
创建模型后，需要将其保存到 Motor Cycle Project 文件夹中。
- 将模型以 Cylinder Head Cover 为名称保存到 Motor Cycle Project 文件夹中。
- 从 SOLIDWORKS 菜单中选择“文件 > 关闭”来关闭文档。
