创建第二个特征
该模型的第二个特征是一个拉伸特征。

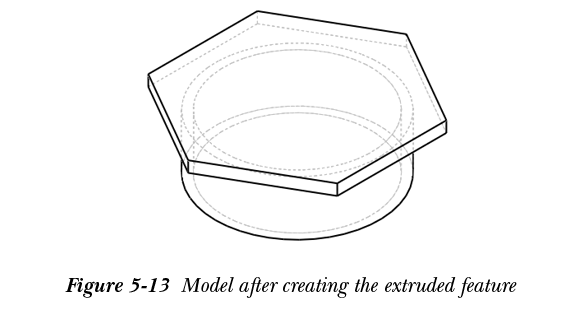

- 调用拉伸凸台/基体工具，通过选择基础特征的底部平面作为草图绘制平面来创建拉伸特征。尺寸请参见图 5-10。创建拉伸特征后模型的等轴测视图如图 5-13 所示。
注意
在图 5-13 中，为了显示隐藏线，模型以隐藏线可见模式显示。要将模型的默认显示模式更改为隐藏线可见模式，请从前导视图工具栏中选择显示样式按钮；将显示显示样式弹出菜单。接下来，从此弹出菜单中选择隐藏线可见按钮。在隐藏线可见模式下，模型将以线架图显示，模型中的隐藏线将显示为虚线。
提示 SOLIDWORKS 为您提供了各种预定义的模型显示模式。这些显示模式：线架图、隐藏线可见、隐藏线消除、带边线上色和上色，组合在显示样式弹出菜单中。默认情况下，模型以带边线上色模式显示。在此显示模式下，模型将被上色，并且可见面的边线将显示。在线架图模式下，所有隐藏线将与模型中的可见线一起显示。在隐藏线消除模式下，隐藏线将不会显示在模型中。在上色模式下，模型将以阴影显示，并且可见面的边线将不会显示。
