创建分割线

该模型的下一个特征是分割线。您将使用分割线工具将基础特征的顶面分割为两个面，然后在分割面上创建圆顶特征。要创建分割线特征，首先需要在草图绘制环境中创建草图。

1. 通过从草图 CommandManager 中选择草图按钮并选择基础特征的顶面作为草图绘制平面来调用草图绘制环境。

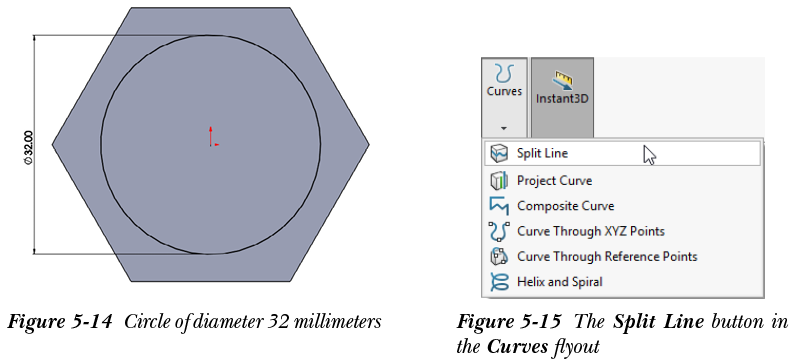

2. 绘制一个直径为 32 mm 的圆，参见图 5-14，然后退出草图绘制环境。
3. 从特征 CommandManager 中的曲线弹出菜单中选择分割线按钮，参见图 5-15；将显示分割线 PropertyManager。

分割线工具用于将草图投影到平面或曲面上，从而将单个面分割或划分为两个或两个以上的面。

4. 从分割线 PropertyManager 的分割类型卷展栏中选择投影单选按钮。
5. 从绘图区域中选择草图；所选草图的名称将显示在 PropertyManager 中选择卷展栏的要投影的草图选择框中。同时，要分割的面选择框将被激活，并提示您选择要分割的面。

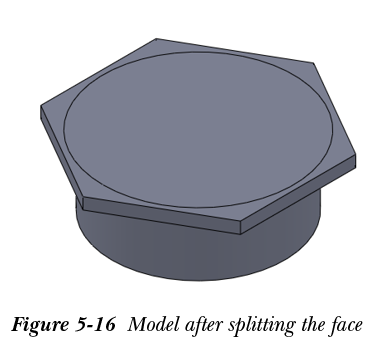

6. 选择基础特征的顶面作为要分割的面，然后从 PropertyManager 中选择确定按钮；所选面将分割为两个面。顶面分割为两个面后模型的等轴测视图如图 5-16 所示。
