创建前轮胎

零件说明

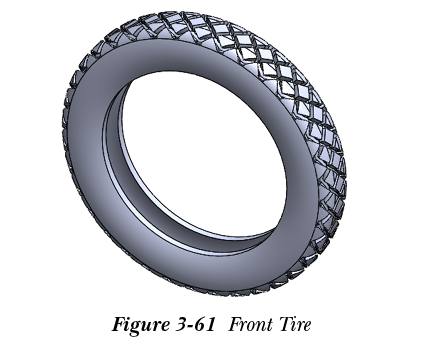

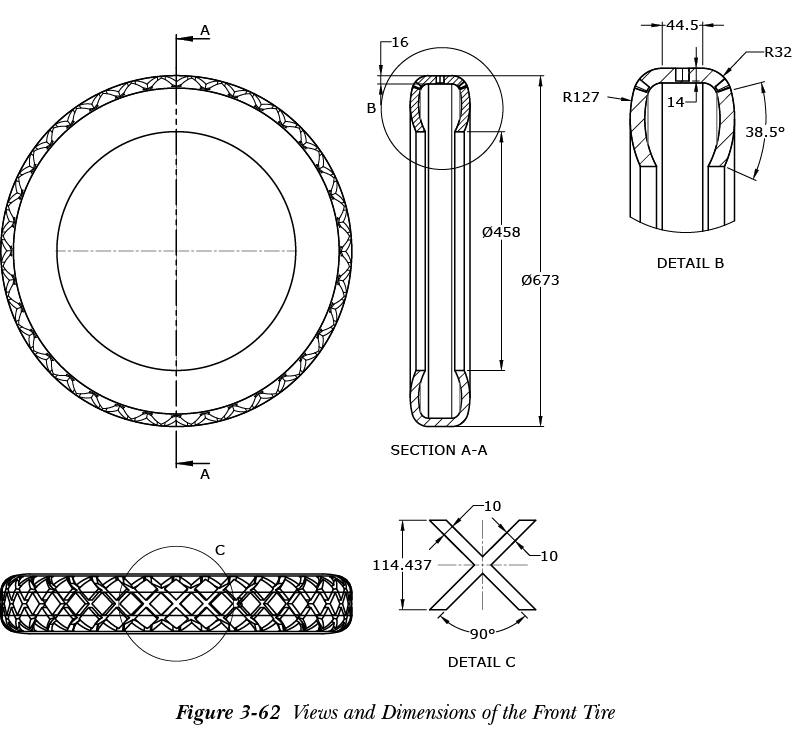

在本节中，您将创建一个前轮胎，如图 3-61 所示。前轮胎的第一个特征将使用旋转凸台/基体（Revolved Boss/Base）工具创建，其余特征将使用抽壳（Shell）、包覆（Wrap）和圆周阵列（Circular Pattern）工具创建。抽壳特征的抽壳厚度为 2.5 毫米。模型的不同视图和尺寸如图 3-62 所示。

要观看教程视频，请访问 https://www.cadcim.com/solidworks-project-approach-2024-ch-03-tutorial2。

新建零件文档

使用“新建 SOLIDWORKS 文档”对话框新建一个 SOLIDWORKS 零件文档。

新建零件文档后，即可创建轮胎的基体特征。

创建基体特征

该模型的基体特征是一个旋转特征。

从“特征”CommandManager 中选择旋转凸台/基体（Revolved Boss/Base）按钮；将显示“旋转”PropertyManager，并提示您选择草图基准面。
选择右视基准面（Right Plane）作为草图基准面；将进入草图绘制环境，并且视图方向将改变为垂直于视图。

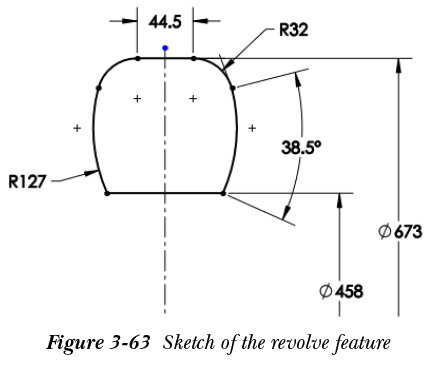

绘制旋转特征的草图，参考图 3-63。

注意

从图 3-63 可以明显看出，旋转特征的草图由垂直和水平中心线组成。垂直中心线用于在草图实体与中心线之间应用对称关系。而水平中心线用于向草图应用线性直径尺寸。此外，您将使用水平中心线作为旋转轴。要使草图完全定义，您还需要在具有相等长度和半径的草图实体之间应用相等关系。

图 3-63 中所示的尺寸 458 和 673 是线性直径尺寸。如前所述，线性直径尺寸用于标注旋转零件的草图尺寸。要应用线性直径尺寸，请调用智能尺寸（Smart Dimension）工具，然后选择要标注尺寸的实体，再选择草图将绕其旋转的中心线。将光标移到中心线的另一侧；线性直径尺寸将附着到光标上。接下来，在绘图区域中单击以放置线性直径尺寸。

退出草图绘制环境；将在绘图区域左侧显示“旋转”PropertyManager，并提示您选择旋转轴。

上述草图有两条中心线，因此 SOLIDWORKS 无法确定将哪一条用作旋转轴。这就是提示您选择旋转轴的原因。

选择水平中心线作为旋转轴。绘图区域中将显示完整旋转特征的预览。

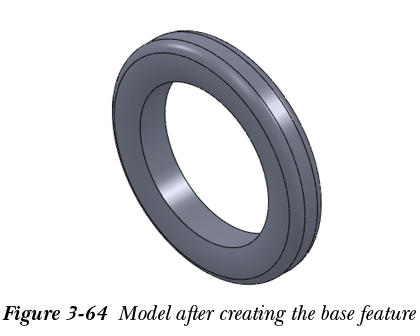

接受其他默认值，然后从“旋转”PropertyManager 中选择 OK 按钮。创建基体特征后模型等轴测视图如图 3-64 所示。

创建抽壳特征

从图 3-62 可以明显看出，需要抽壳特征来创建薄壁结构。

从“特征”CommandManager 中选择抽壳（Shell）按钮；将在绘图区域左侧显示“抽壳”PropertyManager，并提示您选择要移除的面。

抽壳（Shell）工具用于从模型中挖出材料，留下薄壁空心零件。在此操作中，将移除模型选中的一个或多个面。如果未选择要移除的面，则将创建一个封闭的空心模型。

选择基体特征的内圆柱面作为要从模型中移除的面；所选面将以蓝色高亮显示，其名称将显示在“抽壳”PropertyManager 的“要移除的面”选择框中。
在 PropertyManager 的“参数”卷展栏中，将“厚度”微调框的值设置为 16mm。

PropertyManager 的“厚度”微调框用于指定模型的壁厚。

从“抽壳”PropertyManager 的“参数”卷展栏中选择“显示预览”复选框；将按指定的厚度值显示抽壳特征的预览。接下来，确保清除“向外抽壳”复选框。

“参数”卷展栏中的“显示预览”复选框用于显示抽壳特征的预览，清除“向外抽壳”复选框可在模型内部创建抽壳特征。

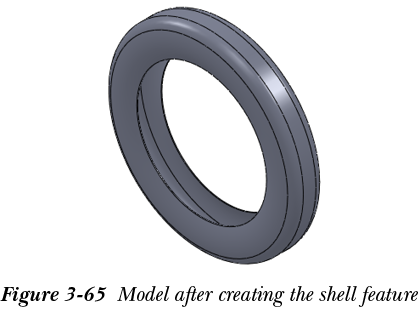

从“抽壳”PropertyManager 中选择 OK 按钮；抽壳特征即创建完成，参考图 3-65。

创建包覆特征

模型的下一个特征是使用包覆（Wrap）工具创建的包覆特征。您将在基体特征的外圆柱面上创建包覆特征，以便在轮胎上提供胎面。要创建此包覆特征，您首先需要在上视基准面的偏移距离处创建一个基准面。此基准面将用作草图绘制平面，以创建包覆特征的闭合多环草图。

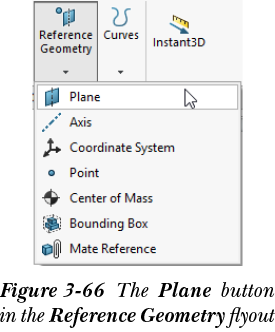

从“特征”CommandManager 中的“参考几何体”弹出工具栏中选择基准面（Plane）按钮，参考图 3-66；将显示“基准面”PropertyManager，并在“第一参考”卷展栏中激活一个选择框，同时提示您选择第一参考以创建基准面。

基准面（Plane）工具用于创建基准面，这些基准面用于为草图特征绘制草图。通常，所有工程零件或设计都是多特征模型。因此，您可能需要使用基准面（Plane）工具创建除默认基准面之外的其他基准面来完成模型。

单击 FeatureManager 设计树左侧的符号，此时 FeatureManager 设计树显示在绘图区域中。树视图将展开，三个默认基准面的名称以及已创建的特征将在树视图中可见。
从 FeatureManager 设计树中选择上视基准面（Top Plane）作为第一参考；绘图区域中将显示具有默认值的基准面预览。选择上视基准面（Top Plane）后，PropertyManager 的“第一参考”卷展栏将展开，所选基准面的名称将显示在“第一参考”卷展栏的选择区域中。此外，PropertyManager 的“第一参考”卷展栏中将选择“偏移距离”按钮，并启用“反转偏移”复选框和“要创建的基准面数”微调框。

“偏移距离”按钮用于通过在“距离”微调框中指定偏移距离来创建基准面。您可以使用“反转”复选框反转基准面的创建方向。您可以使用“要创建的基准面数”微调框指定要创建的基准面数量。

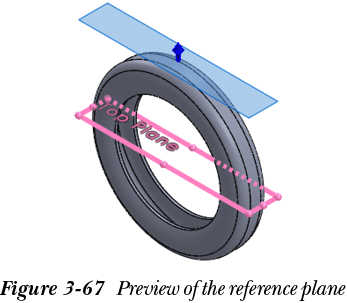

设置“距离”微调框的值，使基准面创建在模型外圆柱面之外，参考图 3-67。

从“基准面”PropertyManager 中选择 OK 按钮；所需基准面即创建完成。

创建基准面后，您需要调用包覆（Wrap）工具来创建包覆特征。

从“特征”CommandManager 中选择包覆（Wrap）按钮；将显示“信息”PropertyManager，并提示您选择要在其上创建闭合轮廓的基准面或面，或者选择现有草图。

包覆（Wrap）工具用于在选定的平面或曲面上压印、刻划或蚀雕闭合多环草图，该平面或曲面与创建所选草图所在的平面相切。

注意

如果在调用包覆（Wrap）工具之前，在绘图区域中选择了基准面或平面，则将直接进入草图绘制环境。

从绘图区域中选择新建的基准面作为草图绘制平面；将进入草图绘制环境。
使用正视于（Normal To）工具将当前方向更改为垂直于屏幕。

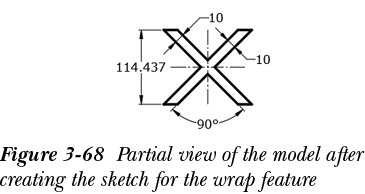

绘制包覆特征的草图，参考图 3-68。

注意

尺寸对于创建此包覆特征的草图并不重要。但是，请确保草图的实体彼此不相交。此外，您可以创建自己的设计来表示轮胎上的胎面。

退出草图环境；将显示“包覆”PropertyManager。此外，所创建草图的名称将显示在 PropertyManager 的“包覆参数”卷展栏的“源草图”选择框中。
从 PropertyManager 的“包覆类型”卷展栏中选择蚀雕（Deboss）按钮；“包覆”PropertyManager 的“包覆参数”卷展栏中将显示“深度”微调框，用于定义蚀雕包覆特征的深度。此外，“深度”微调框下方将显示“反转方向”复选框，用于反转特征创建的方向。

在“包覆”PropertyManager 的“包覆类型”卷展栏中，您会注意到三个按钮：压印（Emboss）、蚀雕（Deboss）和刻划（Scribe）。“压印”单选按钮用于创建压印包覆特征，“蚀雕”单选按钮用于在选定的平面或曲面上雕刻草图，“刻划”单选按钮用于将所选草图投影到平面或曲面上。此投影草图将分割其投影到的面。

通过从“视图（前导）”工具栏中的“视图定向”弹出工具栏中选择等轴测（Isometric）按钮，将模型方向更改为等轴测。
将“深度”微调框的值设置为 14 mm，然后选择基体特征的外圆柱面；绘图区域中将显示包覆特征的预览。此外，所选面的名称将显示在 PropertyManager 的“包覆草图的面”选择框中。

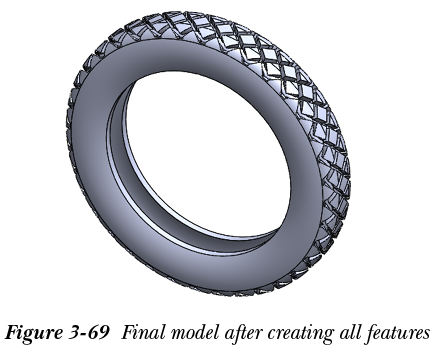

从“包覆”PropertyManager 中选择 OK 按钮；包覆特征即创建完成，参考图 3-69。

接下来，隐藏使用基准面（Plane）工具创建的基准面。

从绘图区域或 FeatureManager 设计树中选择使用基准面（Plane）工具创建的基准面，并且不要移动光标；将显示一个弹出工具栏。从弹出工具栏中选择隐藏（Hide）按钮。所选基准面即被隐藏。

阵列特征

创建包覆特征后，您需要使用圆周阵列（Circular Pattern）工具对其进行阵列。如前所述，此工具用于以圆周方式阵列特征。

从“特征”CommandManager 中的“线性阵列”弹出工具栏中选择圆周阵列（Circular Pattern）按钮；将显示“圆周阵列”PropertyManager。
从 FeatureManager 设计树中选择包覆特征；所选特征的名称将显示在 PropertyManager 的“要阵列的特征”选择框中。
单击“阵列轴”选择框，然后选择基体特征的一条圆形边线；绘图区域中将显示包覆特征圆周阵列的预览。
将“实例数”微调框的值设置为 36。您可以根据需要设置此微调框的值。确保特征的实例彼此不相接触，并且已选择“等间距”复选框。

当您选择“实例间距”单选按钮时，需要在“角度”微调框中设置实例之间的增量角度；当您选择“等间距”单选按钮时，SOLIDWORKS 会自动计算实例之间的角度间距。

从“圆周阵列”PropertyManager 中选择 OK 按钮；圆周阵列特征即创建完成。创建所有特征后的最终模型显示为类似于图 3-69 所示的模型。

保存轮胎

创建模型的所有特征后，您需要将其保存到 Motor Cycle Project 文件夹中。

通过选择保存（Save）按钮调用“另存为”对话框，然后浏览到 Motor Cycle Project 文件夹的位置。
在“文件名”编辑框中输入模型名称 Front Tire，然后选择保存（Save）按钮。文档将保存到 DocumentsMotor Cycle ProjectFront Tire。
通过从 SOLIDWORKS 菜单中选择文件 > 关闭（File > Close）来关闭文档。
