使用工程图视图-II

零件说明

在本节中，你将生成摩托车装配体的前视图、俯视图和等轴测视图。此外，你将生成 BOM 并向装配体的零部件添加零件序号，参考图 12-12。你将使用空白图纸格式来生成视图。（预计时间：40 分钟）

你将在装配体环境中打开摩托车装配体，然后从中调用工程图文档。

在装配体环境中打开摩托车装配体，然后从 SOLIDWORKS 菜单中选择文件 > 从装配体制作工程图；将启动新的工程图文档并显示图纸格式/大小对话框。

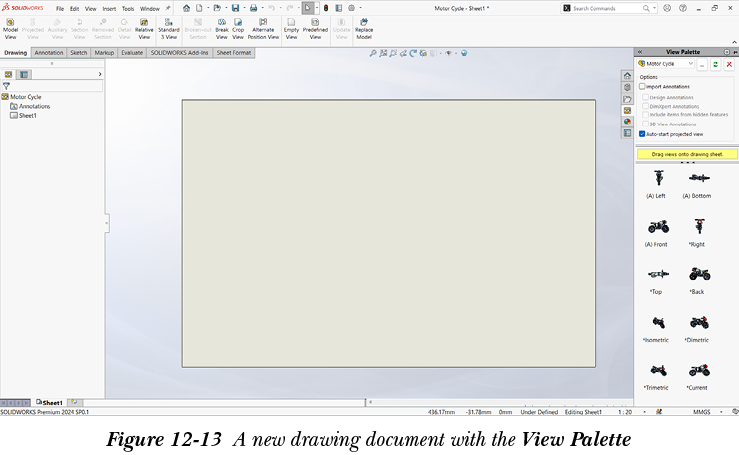

从图纸格式/大小对话框的列表框中选择 A4(ANSI) 横向图纸，然后选择取消按钮；将启动新的空白工程图文档，并且视图调色板任务窗格将显示在工程图窗口的右侧，如图 12-13 所示。视图调色板任务窗格显示装配体所有视图的预览。

在生成工程图视图之前，你需要确认当前图纸的投影类型是否设置为第三视角。

单击图纸上的任意位置以关闭视图调色板任务窗格。从 FeatureManager 设计树中选择 Sheet1，然后右键单击它。接下来，从显示的快捷菜单中选择属性选项；将显示图纸属性对话框。
在此对话框中，从投影类型区域中选择第三视角单选按钮，然后选择应用更改按钮。
接下来，打开任务窗格，选择视图调色板任务窗格。

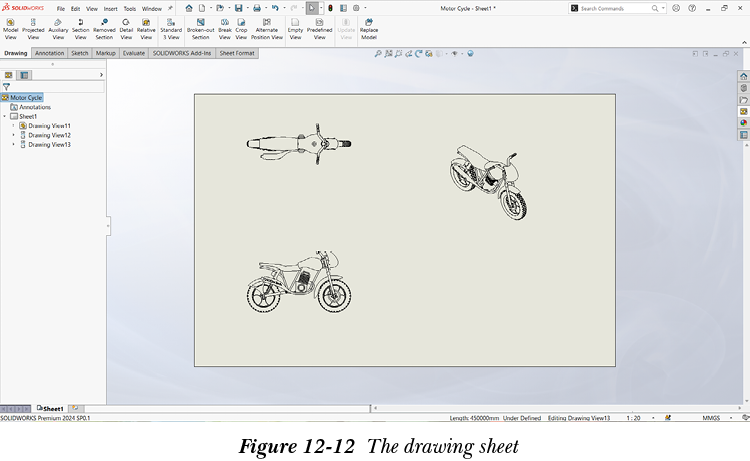

从视图调色板任务窗格中选择前视图，并将其拖动到工程图图纸的左下角。在此位置放下视图以放置前视图，参考图 12-12。一旦你指定了放置点，将调用投影视图 PropertyManager，并且投影视图的预览将附加到光标上。此视图是通过将前视图作为父视图引用来生成的。
将光标移动到前视图上方并指定一个点以放置俯视图，参考图 12-12。将生成模型的俯视图，并且以前视图为基准视图的另一个投影视图的预览将附加到光标上。
将光标沿对角线向上移动；将显示等轴测视图的预览。指定一个点以放置等轴测视图。接下来，退出投影视图 PropertyManager。
将光标移到等轴测视图上；视图的边界框将以橙色显示。接下来，单击以选择该视图。
将光标移到视图的其中一条边界线上；光标将被移动光标替换。
按住鼠标左键并将视图拖动到新位置，参考图 12-12。

接下来，你需要生成 BOM。在 SOLIDWORKS 中生成的 BOM 是参数化的。如果在装配体中删除或添加了零部件，更改将自动反映在 BOM 中。但是，在生成 BOM 之前，你需要设置其文本参数。

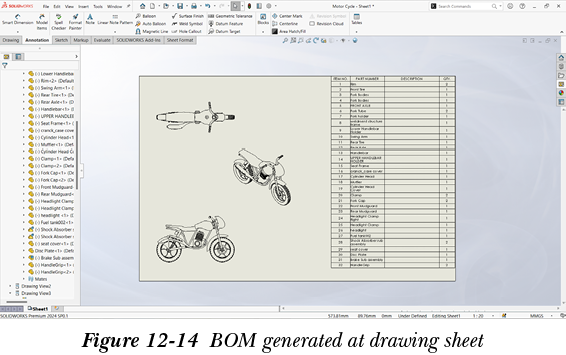

你会注意到 BOM 中还显示了说明列。由于不需要此列，你需要将其删除。

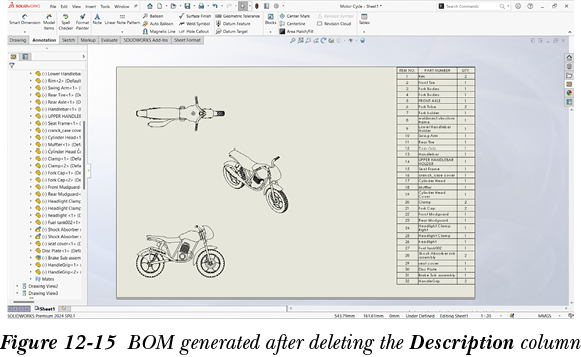

将光标移到说明标题上，当显示向下箭头时右键单击。从显示的快捷菜单中选择删除 > 列；说明列将被删除。接下来，移动 BOM 并在工程图图纸中调整它，使其右上角与工程图图纸的右上角对齐。生成 BOM 并删除说明列后的工程图图纸如图 12-15 所示。

注意

如果 BOM 的颜色为灰色且不清晰可见，则要使其可见，请调用系统选项 - 颜色对话框。然后，从颜色方案设置列表框中选择注解、导入并更改其颜色为黑色。

生成 BOM 后，你需要向零部件添加零件序号。在继续之前，请确保已按上一节所述将零件序号的字体高度更改为 14 点。

选择等轴测视图，然后从注解 CommandManager 中选择自动零件序号按钮；零件序号将自动添加到等轴测视图中的所有零部件，并且还会显示自动零件序号 PropertyManager。
从 PropertyManager 的零件序号布局卷展栏中选择方形布局零件序号按钮。确保在零件序号布局卷展栏中选中了忽略多个实例复选框，以便忽略任何零部件的多个实例。

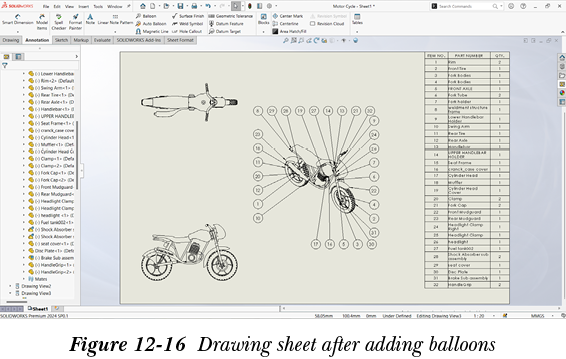

从零件序号设定卷展栏的大小下拉列表中选择 2 个字符。接下来，选择 OK 关闭此 PropertyManager。图 12-16 显示了向零部件添加零件序号后的最终工程图图纸。

注意

零部件的零件序号不应与工程图视图重叠。如果零件序号与任何工程图视图相交，则将相应的零件序号拖动并放置到新位置。

现在，你将把文档保存在 Motor Cycle Project 文件夹中。
