创建镜像曲面

创建镜像曲面

创建放样曲面后，您需要使用前视基准面作为镜像基准面来镜像它。

1. 从菜单栏中选择插入 > 阵列/镜像 > 镜像；镜像 PropertyManager 将显示。
2. 从 FeatureManager 设计树中选择前视基准面作为镜像基准面。
3. 展开镜像 PropertyManager 的要镜像的实体卷展栏。选择放样曲面作为要镜像的实体；镜像曲面的预览将显示。

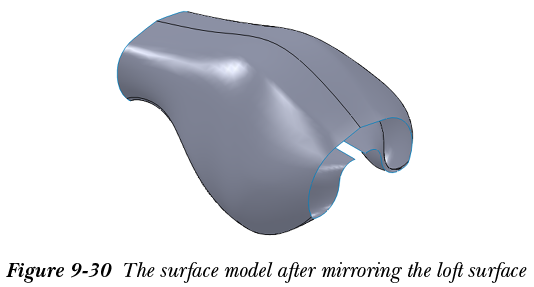

4. 从镜像 PropertyManager 中选择确定按钮；放样曲面的镜像即被创建，如图 9-30 所示。
