创建夹具
零件说明

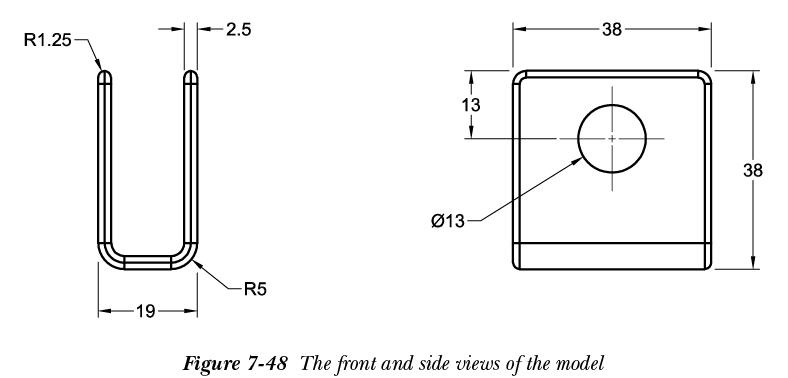

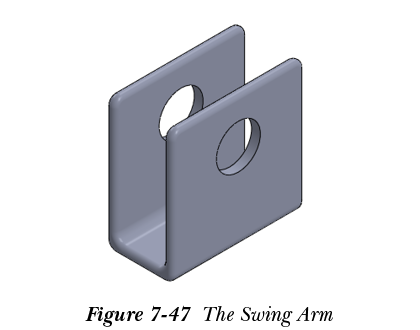

在本节中，您将创建夹具，如图 7-47 所示。夹具的视图和尺寸如图 7-48 所示。（预计时间：15 分钟）
要观看教程视频，请访问 https://www.cadcim.com/solidworks-project-approach-2024-ch-07-tutorial3。
创建模型
模型的基体特征是一个拉伸特征，模型的第二个特征是一个切除特征。
- 新建一个 SOLIDWORKS 零件文档。

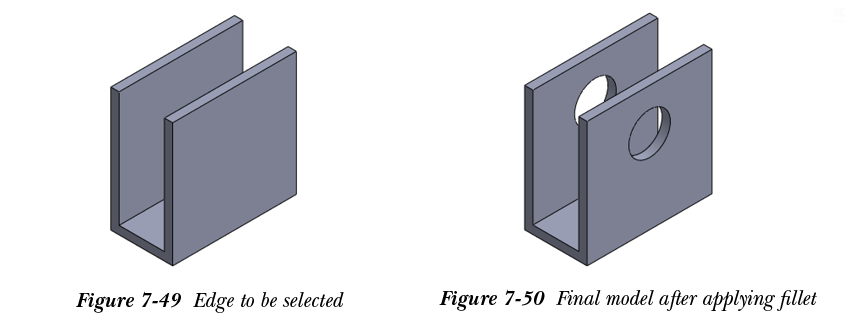

- 创建模型的基体特征，如图 7-49 所示。接下来，创建切除特征，如图 7-50 所示。基体特征和切除特征的尺寸请参考图 7-48。

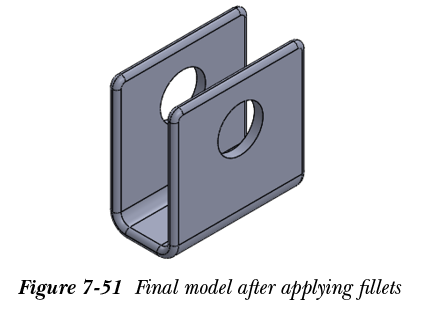

- 在模型的尖锐边线上应用圆角。圆角半径请参考图 7-48。应用圆角后的最终模型如图 7-51 所示。
保存模型
创建模型后，您需要将其保存在“摩托车项目”文件夹中。
- 将模型以 Clamp 为名称保存在“摩托车项目”文件夹中，然后关闭文档。
