应用圆角

应用圆角

创建模型的所有曲面后，您需要使用圆角 PropertyManager 添加圆角。

1. 调用圆角 PropertyManager，并在要圆角的项目卷展栏的半径微调框中设置值。

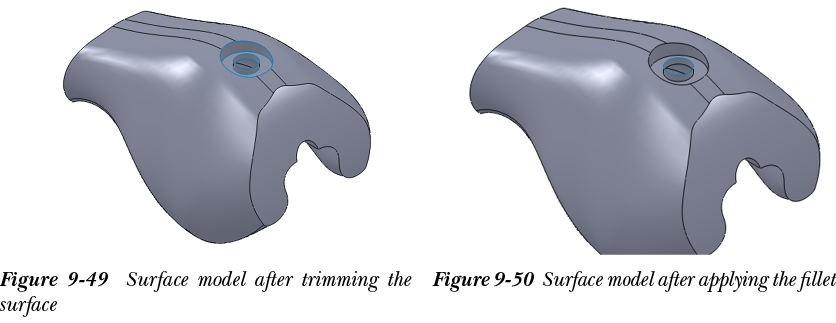

2. 选择曲面模型的不同锐边线以应用圆角，然后选择确定按钮；圆角即被创建。应用圆角后的模型等轴测视图如图 9-50 所示。

为曲面模型添加厚度

接下来，您需要为曲面模型添加厚度。

1. 从曲面 CommandManager 中选择加厚按钮；加厚 PropertyManager 将显示。
2. 从绘图区选择曲面模型，然后将厚度微调框的值设置为 2 mm。

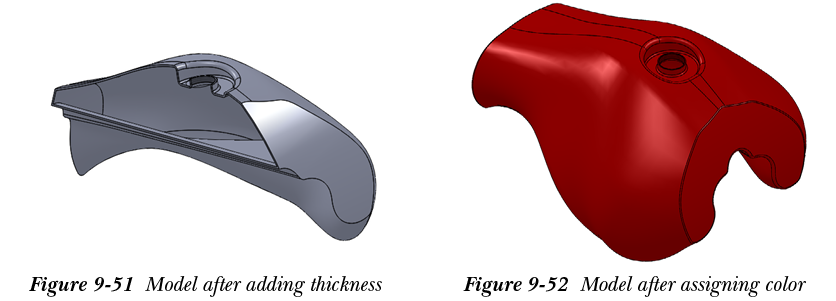

3. 从 PropertyManager 中选择确定按钮。加厚曲面后的模型剖视图如图 9-51 所示。

为模型应用颜色

接下来，您需要为模型指定颜色。

1. 使用颜色 PropertyManager 为模型指定您选择的颜色。为其指定红色后的最终模型如图 9-52 所示。

保存模型

创建模型后，您需要将其保存在 Motor Cycle Project 文件夹中。

1. 将模型以名称燃油箱保存在 Motor Cycle Project 文件夹中。
2. 通过从 SOLIDWORKS 菜单中选择文件 > 关闭来关闭文档。
