应用装饰螺纹

应用装饰螺纹

从图 5-10 中可以明显看出，模型中需要装饰螺纹。装饰螺纹使用装饰螺纹 PropertyManager 来应用。

1. 从 SOLIDWORKS 菜单中选择插入 > 注解 > 装饰螺纹；将显示装饰螺纹 PropertyManager，并提示您选择边线并设置参数。

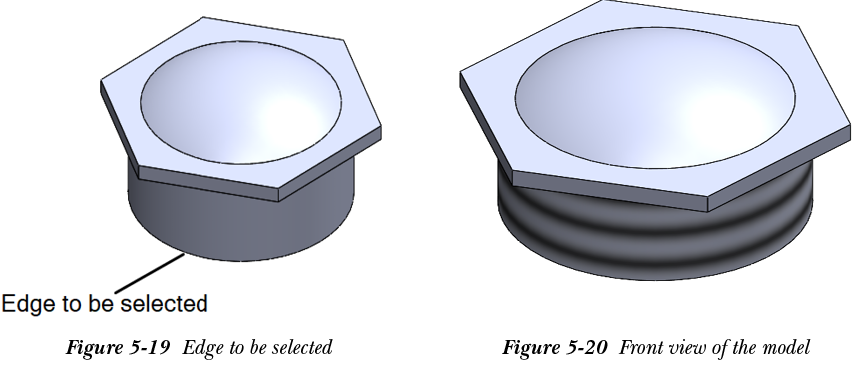

2. 选择模型的底部外圆边线，参见图 5-19。
3. 从标准下拉列表中选择 ANSI 公制选项（如果默认未选择）。
4. 从大小下拉列表中选择 M36x4.0 选项，从终止条件下拉列表中选择成形到下一面选项以定义螺纹的大小。
5. 选择确定按钮；添加装饰螺纹后的模型如图 5-20 所示。
