创建圆顶特征

创建圆顶特征

该模型的下一个特征是圆顶特征。

1. 选择插入 > 特征 > 圆顶；将显示圆顶 PropertyManager。

圆顶工具用于在所选面上创建圆顶特征。根据特征创建的方向，圆顶特征可以是凸形或凹形。

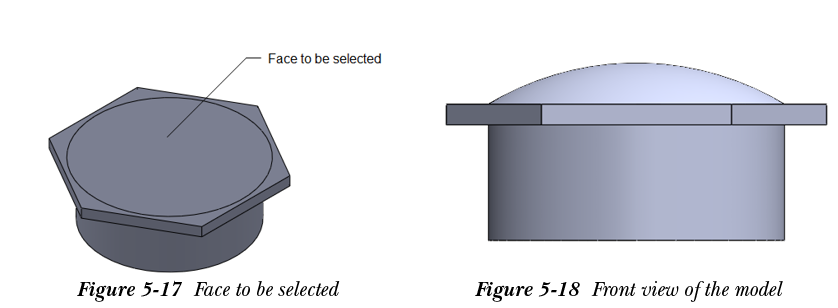

2. 从绘图区域中选择分割面，参见图 5-17；圆顶特征的预览将显示在绘图区域中。
3. 在圆顶 PropertyManager 的参数卷展栏中将距离微调框的值设置为 5 mm。
4. 从 PropertyManager 中选择确定按钮；圆顶特征即创建完成。从前导视图工具栏中的视图定向弹出菜单中选择前视按钮；模型的前视图将如图 5-18 所示显示。
