创建倒角
从图 2-1 和图 2-2 可以明显看出，模型中需要倒角。倒角将使用 Cut-Extrude PropertyManager 创建。它通常为圆锥形，倒角角度相对于头部底面为 150 至 300。此切除特征的草图创建在第二个特征的前端平面上。
- 从 Features CommandManager 中选择 Extruded Cut 工具；Extrude PropertyManager 将显示在绘图区域的左侧，并提示您选择草图绘制平面。

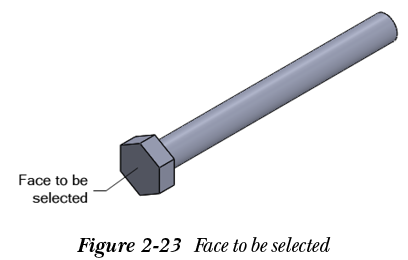

- 选择第二个特征的前端平面作为草图绘制平面，参见图 2-23；草图环境被调用。
- 从 Sketch CommandManager 中选择 Circle 工具；Circle PropertyManager 将显示在绘图区域的左侧，光标被修改。
- 将光标移向第二个特征面的中心，并在光标下方显示重合关系符号时指定一个点。

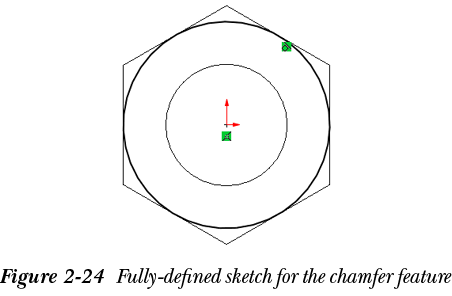

- 接下来，移动圆光标以创建一个圆。现在，在圆与第二个特征的一条边之间应用相切关系，参见图 2-24。
- 通过单击绘图区域右上角可用的确认角退出草图环境；Cut-Extrude PropertyManager 将显示。
- 在 Cut-Extrude PropertyManager 的 Direction 1 展开框中，在 End Condition 下拉列表中选择 Through All 选项，并选择 Flip side to cut 复选框。
Through All 选项用于定义切除特征贯穿所有可用实体的终止。
- 接下来，单击 Direction 1 展开框中的 Draft On/Off 按钮；切除特征的预览被修改。现在，在 Draft Angle 微调按钮中设置值为 60。
Draft On/Off 选项用于为特征添加拔模。可以使用 Draft outward 复选框将拔模设置为向内和向外。

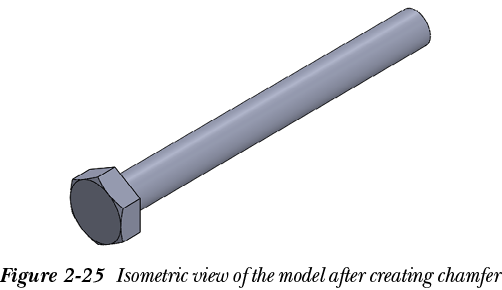

- 从 Cut-Extrude PropertyManager 中选择 OK 按钮；切除特征被创建。接下来，通过从 View Orientation 飞出菜单中选择 Isometric 按钮，将模型的当前方向设置为等轴测。图 2-25 显示了模型的等轴测视图。
