创建上侧车把固定座

创建上侧车把固定座

零件说明

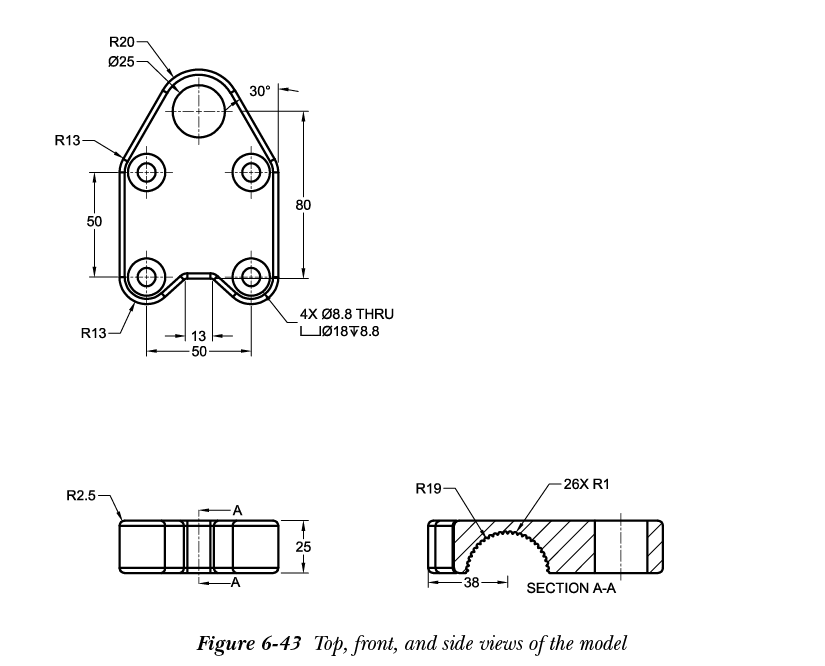

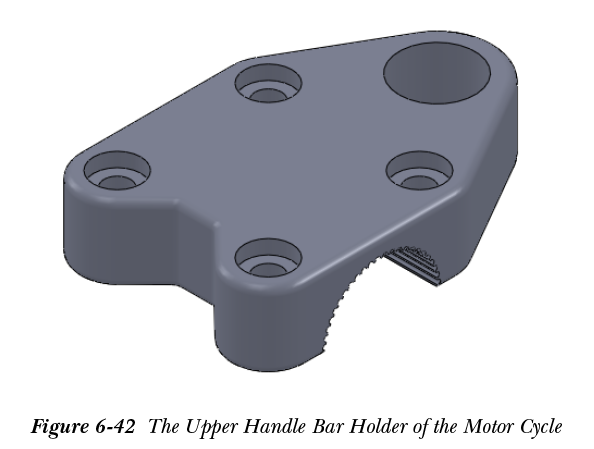

在本节中，您将创建上侧车把固定座，如图 6-42 所示。该模型的视图和尺寸如图 6-43 所示。在图 6-43 中，为了清晰起见，俯视图和前视图的隐藏线已被移除。

要观看教程视频，请访问 https://www.cadcim.com/solidworks-project-approach-2024-ch-06-tutorial3。

新建零件文档

1. 使用新建 SOLIDWORKS 文档对话框新建一个 SOLIDWORKS 零件文档。接下来，如果当前会话的单位未默认设置为毫米，请将其修改为毫米。

新建零件文档后，您就可以创建模型的基础特征了。

创建基础特征

上侧车把固定座的基础特征是一个拉伸特征。

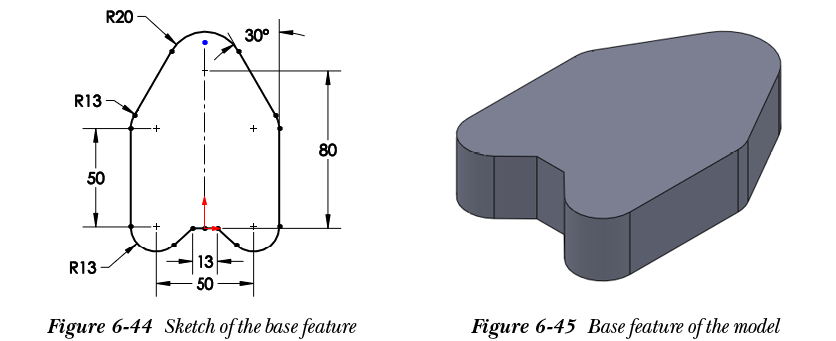

1. 选择上视基准面作为草图绘制平面，调用草图绘制环境，并绘制草图，参考图 6-44。
2. 退出草图绘制环境，然后使用 拉伸凸台/基体（Extruded Boss/Base） 工具将草图拉伸至 25 mm 的高度。创建基础特征后的模型如图 6-45 所示。
