创建基础曲面

创建基础曲面

如零件描述中所述，模型的基础曲面将通过混合不同截面来创建。首先您将创建一个半放样曲面，然后对其进行镜像。

1. 使用新建 SOLIDWORKS 文档对话框启动新的 SOLIDWORKS 零件文档。

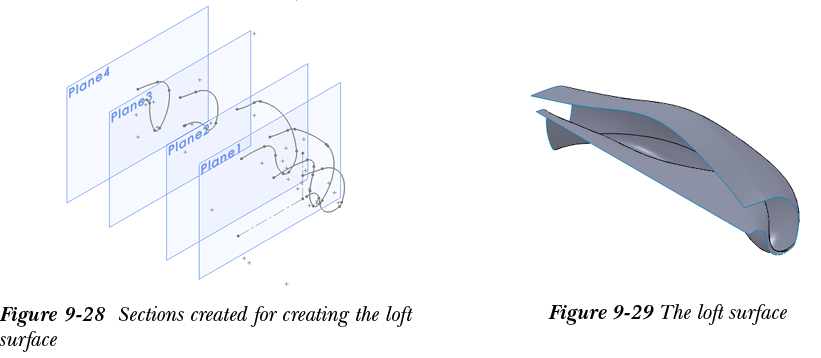

2. 创建四个基准面，分别距右视基准面偏移 102、204、382 和 513 mm。请注意，在创建这些基准面时，您需要选中反转偏移复选框，以便它们在右视基准面的后方创建，参考图 9-28。

接下来，您需要创建截面以创建放样曲面。

3. 选择右视基准面作为草图绘制平面，调用草图绘制环境，然后创建放样曲面的第一个截面，参考图 9-28。尺寸参考图 9-26。然后退出草图绘制环境。
4. 同样，在各自的基准面上创建放样曲面的第二、第三、第四和第五个截面，参考图 9-28。尺寸参考图 9-26。应用相切约束使草图完全定义。

创建放样曲面的截面后，您需要调用放样曲面工具。

5. 从曲面 CommandManager 中选择放样曲面按钮；曲面放样 PropertyManager 将显示，系统提示您至少选择两个轮廓。

在 SOLIDWORKS 中，您可以使用放样曲面工具通过混合两个或多个截面来创建曲面。创建放样曲面的所有选项与用于创建实体放样特征的选项类似。

注意

如果要创建具有开放截面的放样曲面，则要放样的所有截面都必须是开放截面。同样，如果要创建闭合放样曲面，则所有截面都必须是闭合截面。在放样曲面中不可能混合使用闭合和开放截面。

6. 从绘图区逐一选择所有截面；放样曲面的预览将显示。同时，所有截面的名称将显示在 PropertyManager 的轮廓显示区域中。
7. 选择确定按钮；放样曲面即被创建，如图 9-29 所示。
