创建燃油箱
零件描述

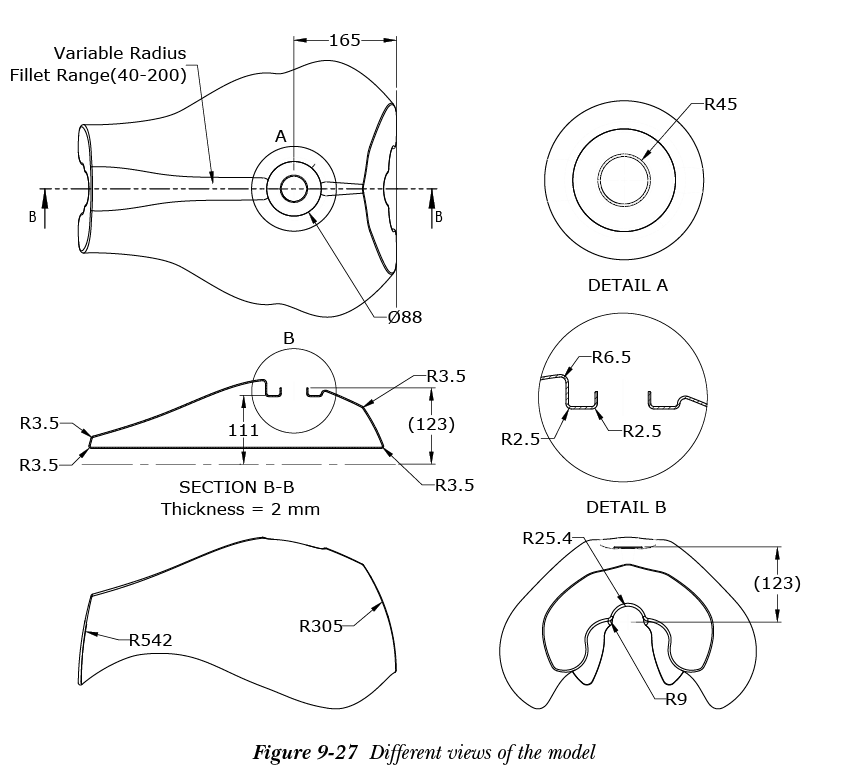

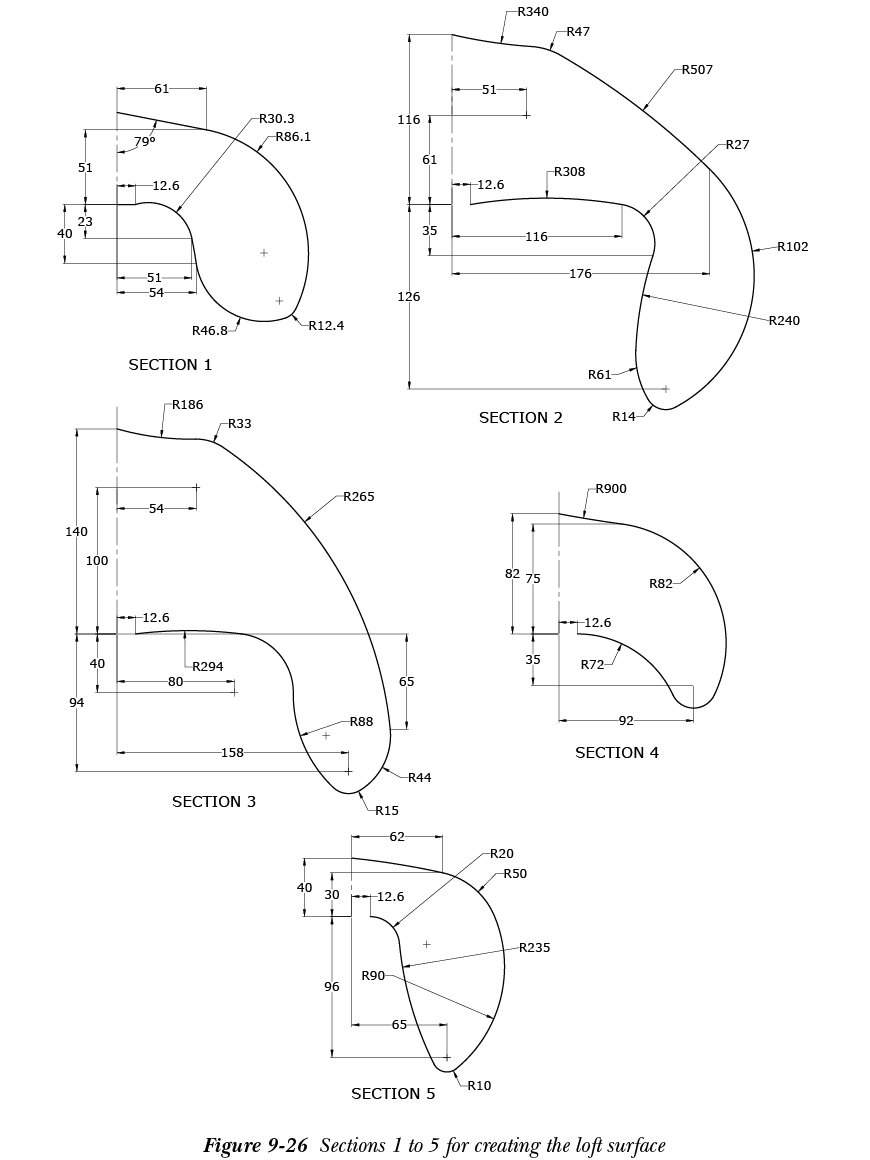

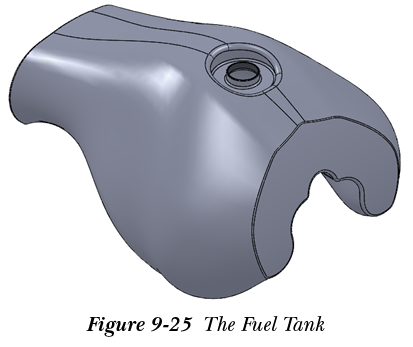

在本节中，您将创建燃油箱，如图 9-25 所示。它将使用曲面建模工具创建。用于创建基础特征的五个截面如图 9-26 所示。截面 1 和 2 之间的总间距为 102 mm，截面 2 和 3 之间为 102 mm，截面 3 和 4 之间为 178 mm，截面 4 和 5 之间为 131 mm。燃油箱的前视图和俯视图及尺寸如图 9-27 所示。请注意，在本节中，您将首先创建一个半放样曲面作为基础特征，然后对其进行镜像。假设缺失的尺寸。（预计时间：55 分钟）
要观看教程视频，请访问 https://www.cadcim.com/solidworks-project-approach-2024-ch-09-tutorial3。
