创建第二个拉伸曲面

创建第二个拉伸曲面

接下来，您将创建拉伸曲面。此曲面通过拉伸在前视基准面上创建的草图来创建。

1. 选择前视基准面作为草图绘制平面，调用草图绘制环境，然后将草图绘制平面的方向更改为垂直于视图。

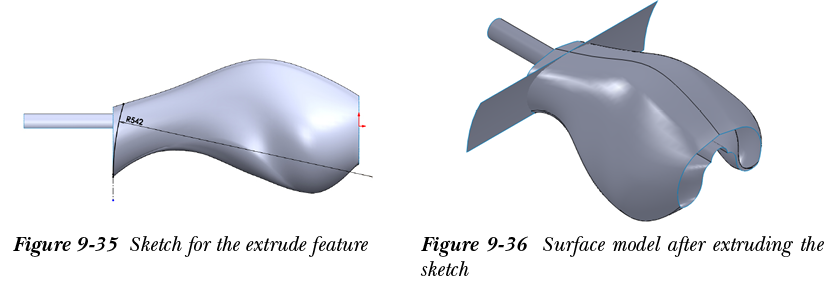

2. 绘制拉伸曲面的草图，参考图 9-35。请注意，草图应在顶部和底部都与曲面重合。
3. 在不退出草图绘制环境的情况下选择拉伸曲面按钮；曲面拉伸 PropertyManager 将显示。同时，拉伸曲面的预览将显示在绘图区中。
4. 右键单击绘图区，然后从显示的快捷菜单中选择中面选项。
5. 拖动绘图区中拉伸曲面预览显示的控制柄，使其穿过所有现有曲面。
6. 从 PropertyManager 中选择确定按钮；拉伸曲面即被创建，参考图 9-36。

创建第三个拉伸曲面

在本节中，您再次需要创建一个拉伸曲面。

1. 选择前视基准面作为草图绘制平面，调用草图绘制环境，然后将草图绘制平面的方向更改为垂直于视图。

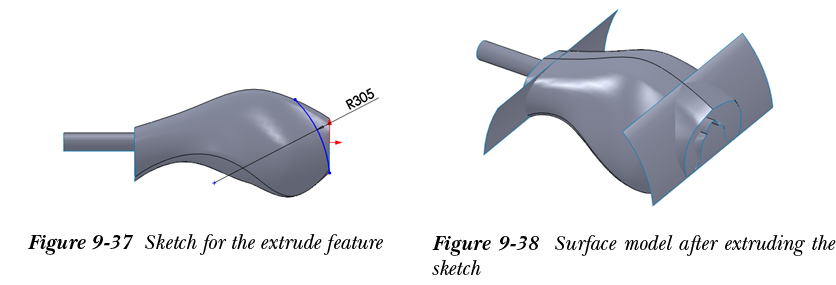

2. 绘制拉伸曲面的草图，参考图 9-37，然后使用中面选项对其进行拉伸。确保它穿过所有现有曲面，参考图 9-38。

剪裁曲面的不需要部分

接下来，您需要使用相互选项剪裁曲面的不需要部分。

1. 调用剪裁曲面 PropertyManager，并从此 PropertyManager 的选择卷展栏中选择相互单选按钮。
2. 选择绘图区中显示的所有曲面作为剪裁曲面，然后从 PropertyManager 的选择卷展栏中选择保留选择单选按钮。

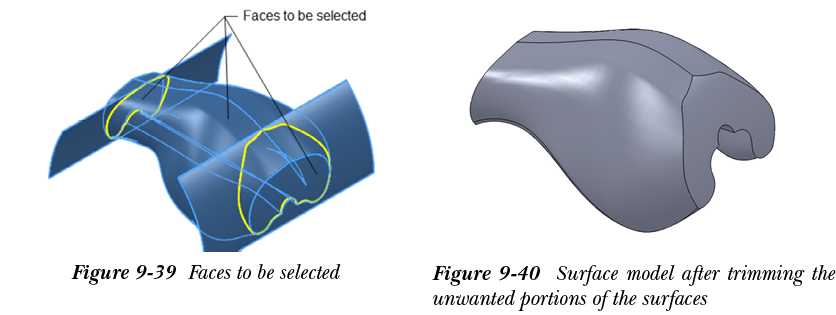

3. 单击保留部分选择区域以激活选择模式，然后选择曲面的部分作为要保留的部分，参考图 9-39。
4. 从剪裁曲面 PropertyManager 中选择确定按钮。剪裁曲面不需要部分后的模型等轴测视图如图 9-40 所示。
