创建拉伸曲面并剪裁曲面模型的不需要部分

接下来，您将在基准面 3 上创建一个拉伸曲面，然后使用此曲面剪裁曲面模型。

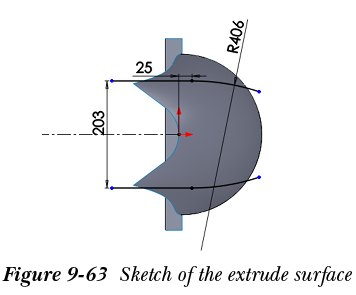

1. 选择基准面 3 作为草图绘制平面，调用草图绘制环境，然后绘制拉伸曲面的草图，参考图 9-63。然后，将草图向下拉伸至 381 mm 的深度。

创建拉伸曲面后，您将剪裁模型的不需要部分。

2. 调用剪裁曲面 PropertyManager，并从剪裁类型卷展栏中选择相互单选按钮。
3. 选择曲面模型的所有曲面作为剪裁曲面。然后，确保选择了保留选择单选按钮。

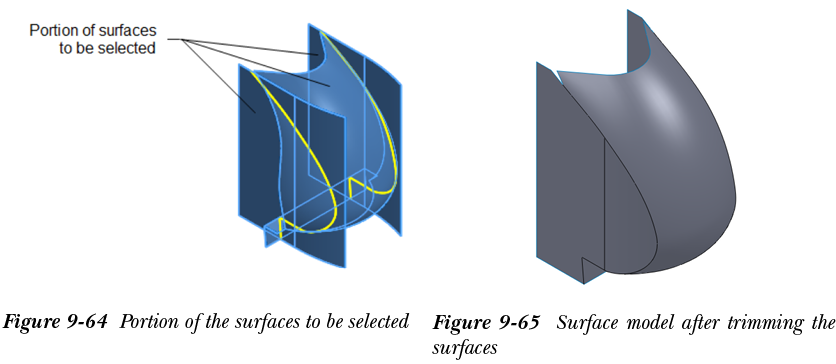

4. 单击保留部分选择区域以激活选择模式，然后选择要保留的曲面部分，参考图 9-64。然后，选择确定按钮。剪裁曲面模型后的模型等轴测视图如图 9-65 所示。
