修改标准视图
如零件说明中所述，您需要修改标准视图，使模型的前视图变为俯视图。这是使用方向对话框完成的。
- 按键盘上的
空格键；将显示方向对话框，参见图 5-21。
方向对话框用于使用预定义的标准视图或用户定义视图来更改模型的视图方向。您还可以使用此对话框修改预定义标准视图的方向。
- 通过选择方向对话框标题栏来按住该对话框，然后将其拖动到绘图区域的右上角。
- 从方向对话框中选择固定/取消固定对话框按钮，将其固定在绘图区域的右上角。
注意
如果您执行任何其他操作，方向对话框将自动关闭。因此，您需要固定此对话框。
- 单击方向对话框列表框中的前视（
Ctrl + 1）选项；当前视图将自动更改为前视图，模型现在重新定向并从前方显示。
现在，您需要修改标准视图，使模型的前视图变为俯视图。然后，您需要使用当前设置保存模型。
- 选择更新标准视图按钮以更新标准视图；将弹出一个对话框，提示您选择要将当前视图指定为的标准视图。
更新标准视图按钮用于修改标准视图的方向。
- 单击方向对话框列表框中的俯视选项；将显示 SOLIDWORKS 消息框，说明修改标准视图将更改此文档中任何视图的方向。
- 从此消息框中选择是，以修改标准视图。一旦从消息框中选择是，模型的前视图即变为俯视图。

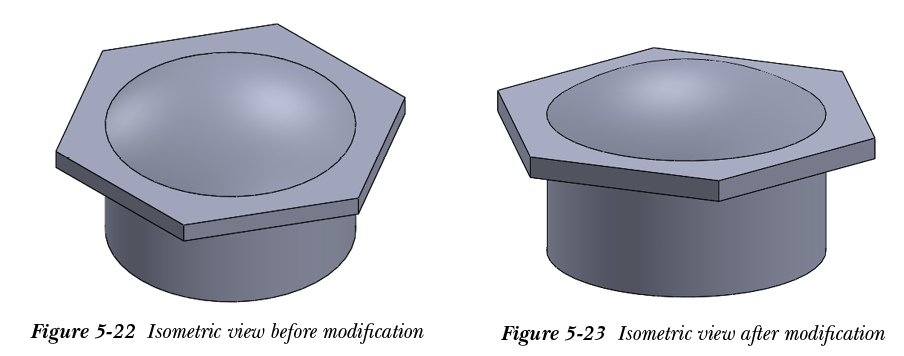

- 现在，双击方向对话框列表框中的等轴测选项；等轴测视图将被修改，参见图 5-22 和图 5-23。
- 再次从方向对话框中选择固定/取消固定对话框按钮，然后在绘图区域中任意位置左键单击以关闭对话框。
提示 修改标准视图的方向后，您可以使用方向对话框中的重置标准视图按钮再次重置当前文档中所有标准视图的标准设置。当您选择此按钮时，将显示 SOLIDWORKS 消息框，并提示您确认是否要将所有标准视图重置为其原始设置。如果您选择是，所有标准视图将重置为其默认设置。保存模型
完成模型后，您需要将其保存在 Motor Cycle Project 文件夹中。
- 调用另存为对话框，并浏览到 Motor Cycle Project 文件夹的位置。
- 在文件名编辑框中输入 Fork Cap 作为模型名称，然后选择保存按钮。文档将保存在 DocumentsMotor Cycle ProjectFork Cap 中。
- 从 SOLIDWORKS 菜单中选择文件 > 关闭以关闭文档。
