创建右前叉外主体的基体特征

创建右前叉外主体的基体特征

模型的基体特征是一个拉伸特征。

1. 新建一个零件文档。
2. 调用 拉伸凸台/基体（Extruded Boss/Base） 按钮，然后选择上视基准面作为草图绘制平面，以调用草图绘制环境。
3. 绘制一个直径为 45 mm 的圆，将其中心点指定在原点处。

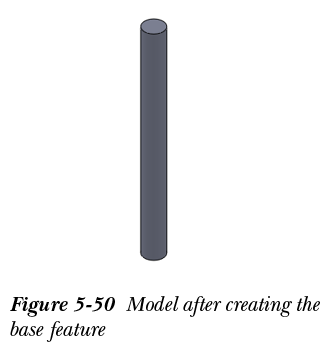

4. 退出草图绘制环境，然后将草图向上拉伸至 470 mm 的深度。创建基体特征后的模型如图 5-50 所示。
