创建孔特征

创建孔特征

模型的下一个特征是一个孔特征。

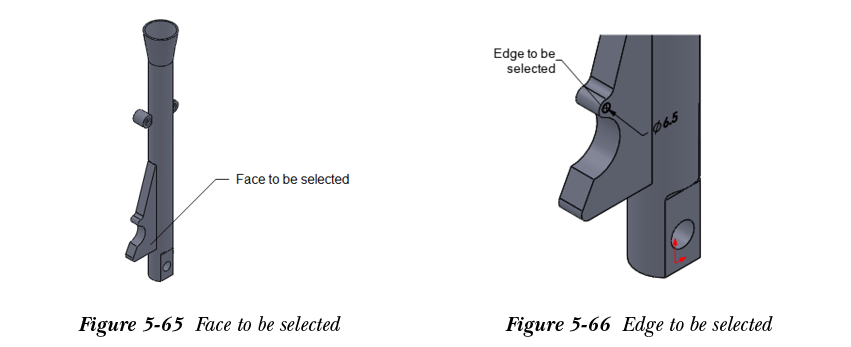

1. 选择拉伸特征的右侧平面，参考图 5-65。
2. 从 SOLIDWORKS 菜单中选择 插入 > 特征 > 简单直孔（Insert > Features > Simple Hole）；将显示 孔（Hole） PropertyManager。
3. 从 终止条件（End Condition） 下拉列表中选择 成形到下一面（Up To Next） 选项，并将 孔直径（Hole Diameter） 微调框的值设置为 6.5 mm。接下来，选择 OK；孔特征将任意放置在所选面上。

将孔特征任意放置后，您需要将其定位为与先前创建的切除特征的上部圆形面同心。

4. 选择孔特征；将显示一个弹出工具栏。从弹出工具栏中选择 编辑草图（Edit Sketch） 按钮，以在草图绘制环境中编辑草图的位置。
5. 选择模型的半圆形边线，参考图 5-66，然后按住 Ctrl 键。接下来，选择孔特征的草图，然后释放 Ctrl 键。释放 Ctrl 键后，将立即显示弹出工具栏。从弹出工具栏中选择 使同心（Make Concentric） 按钮。

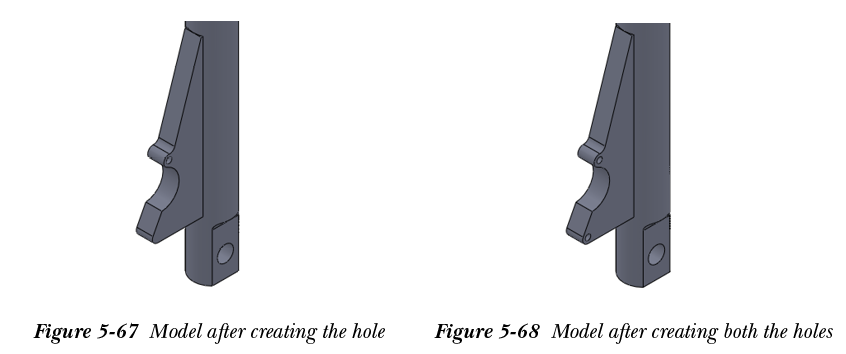

6. 退出草图绘制环境。创建孔特征后模型的局部视图如图 5-67 所示。
7. 同样，使用 简单直孔（Simple Hole） 工具在同一平面上创建另一个直径为 6.5 mm 的孔特征。图 5-68 显示了创建两个孔特征后模型的局部视图。
