镜像特征
创建切除特征后，您需要使用右视基准面作为镜像平面来镜像它。

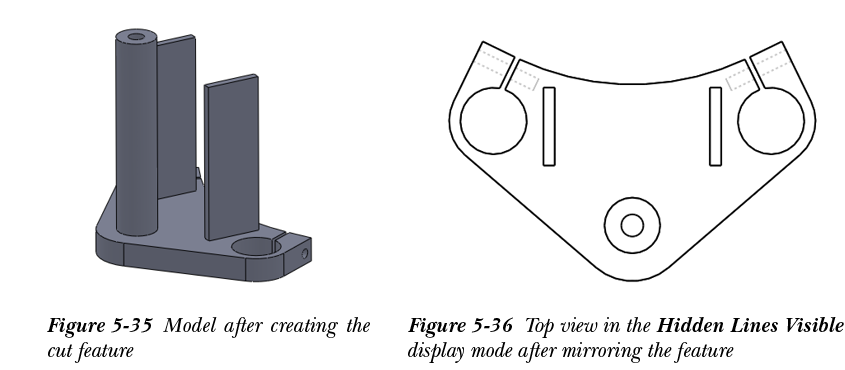

- 调用镜像工具，并使用右视基准面作为镜像平面创建先前创建的切除特征的镜像特征。镜像切除特征后，模型在隐藏线可见显示模式下的俯视图如图 5-36 所示。
- 单击显示样式并返回到带边线上色选项。
创建倒角
该模型的下一个特征是倒角特征。在 SOLIDWORKS 中，倒角是使用倒角工具创建的。
- 从特征 CommandManager 中的圆角弹出菜单中选择倒角按钮，参见图 5-37；将显示倒角 PropertyManager，并提示您选择要倒角的边线/环/面。
倒角定义为将尖锐边线倒斜角以减少应力集中区域的过程。此过程还消除了不希望的尖锐边线和角。

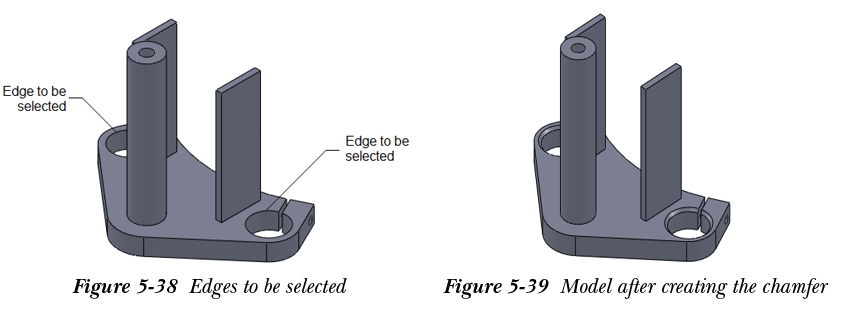

- 选择模型的边线以创建倒角，参见图 5-38。一旦选择边线，倒角特征的预览将以默认值显示在绘图区域中。
默认情况下，PropertyManager 中倒角类型卷展栏中的角度距离按钮处于选中状态。因此，角度和距离标注将显示为附着在所选边线上。同时，所选边线的名称将显示在 PropertyManager 中要倒角的项目卷展栏的选择框中。
接下来，在角度微调框中将角度值设置为 45 度，在距离微调框中将距离值设置为 2.5 mm。
- 在距离微调框中将距离值设置为 2.5 mm，然后选择确定按钮。创建倒角特征后的模型如图 5-39 所示。
创建剩余特征
现在，您需要创建模型的剩余特征，如拉伸切除、圆周阵列、镜像和圆角特征。

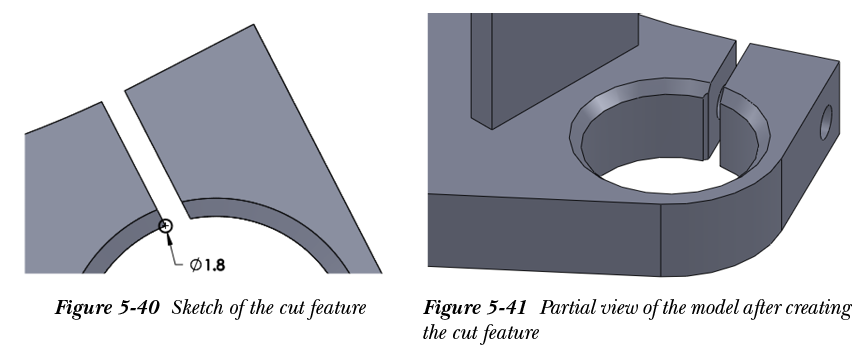

- 调用拉伸切除工具，并选择基础特征的顶部平面作为草图绘制平面。接下来，绘制直径为 1.8 mm 的圆，参见图 5-40，然后使用完全贯穿选项拉伸它。创建切除特征后模型的局部视图如图 5-41 所示。

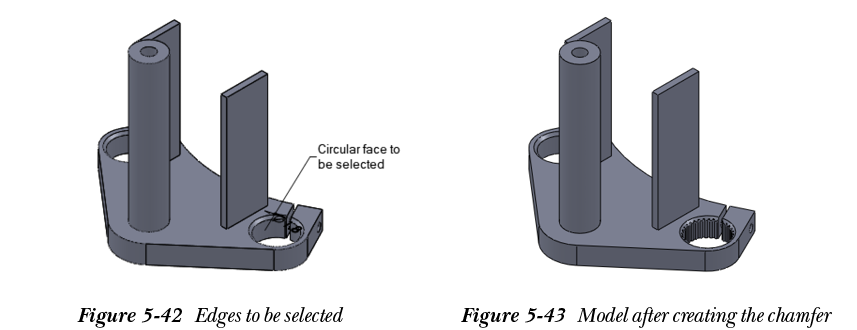

- 选择先前创建的切除特征，然后调用 CirPattern PropertyManager。选择模型的圆柱面以定义圆周阵列的阵列轴，参见图 5-42，并将实例数设置为 32。创建圆周阵列特征后的模型如图 5-43 所示。
创建先前创建的切除特征的圆周阵列后，您需要使用右视基准面作为镜像平面来镜像它。

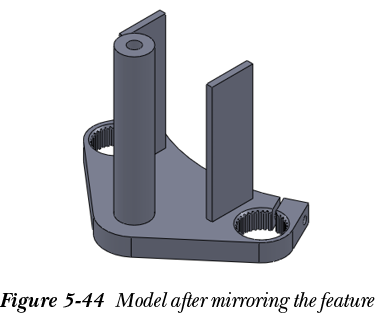

- 调用镜像 PropertyManager，并使用右视基准面作为镜像平面镜像先前创建的圆周阵列特征。镜像圆周阵列特征后的模型如图 5-44 所示。
现在，您需要向模型添加圆角特征。

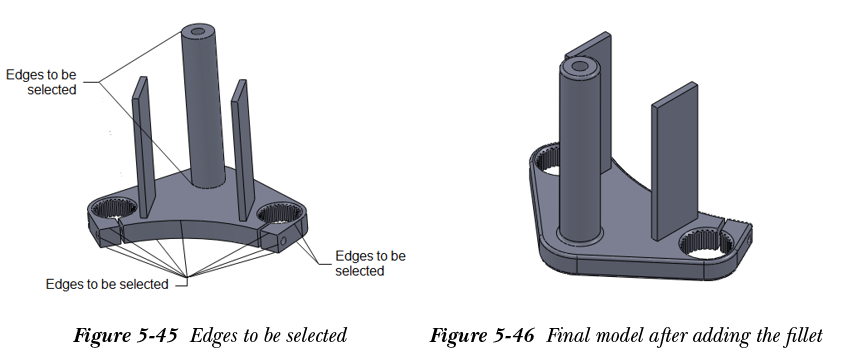

- 调用圆角 PropertyManager，并选择模型的边线以应用圆角特征，参见图 5-45。接下来，将半径微调框的值设置为 2.5 mm，然后退出 PropertyManager。应用圆角后的最终模型如图 5-46 所示。
保存模型
- 调用另存为对话框，并浏览到 Motor Cycle Project 文件夹的位置。
- 在文件名编辑框中输入 Fork Holder，然后选择保存按钮。文档将保存在 DocumentsMotor Cycle ProjectFork Holder 中。
- 关闭窗口。
