分割模型的前面
接下来，您将使用分割线工具分割模型的前面以表示前照灯。由于分割线的草图将在基准面上创建，首先您需要创建一个基准面。
- 调用基准面 PropertyManager，然后使用右视基准面作为参考实体，在任意偏移距离处创建一个基准面。请注意，基准面应位于参考实体的前侧，且不应与模型相交。

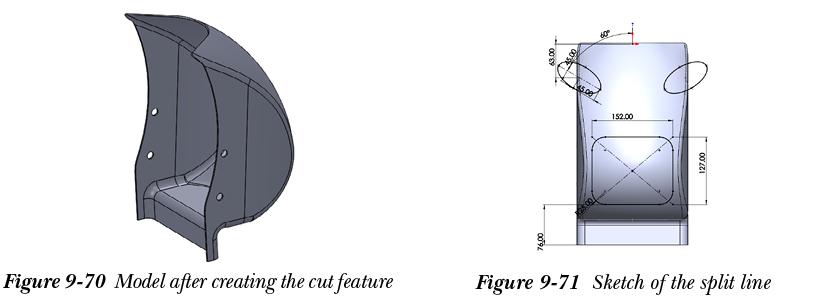

- 选择新建的基准面作为草图绘制平面，调用草图绘制环境，然后绘制草图，参考图 9-71。然后退出草图绘制环境。
创建分割线的草图后，您需要调用分割线 PropertyManager 以创建分割线特征。
- 从曲面 CommandManager 中选择曲线 > 分割线；分割线 PropertyManager 将显示。
- 从分割线 PropertyManager 的分割类型卷展栏中选择投影单选按钮。然后，从绘图区选择草图。
- 选择模型的前曲面；所选面将高亮显示，其名称将显示在 PropertyManager 中选择卷展栏的要分割的面选择区域中。
- 选择确定按钮；分割线特征即被创建，参考图 9-72。
