创建线性阵列

创建线性阵列

创建柱形沉头孔后，您将使用 线性阵列（Linear Pattern） 工具对其进行阵列。

1. 选择柱形沉头孔，然后从特征 CommandManager 中选择线性阵列（Linear Pattern）按钮；将显示线性阵列 PropertyManager，并提示您选择方向参考。

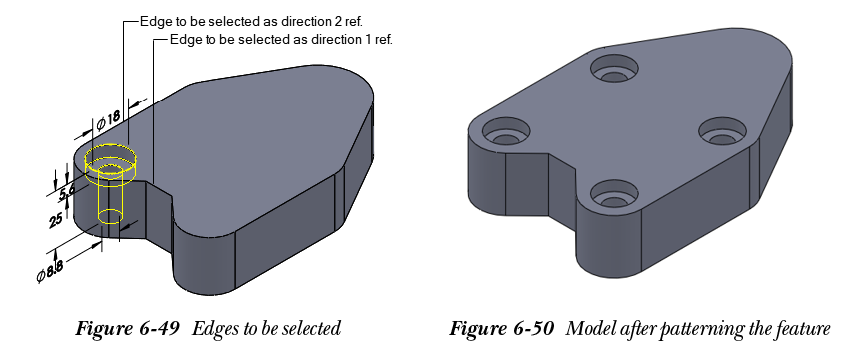

2. 选择基础特征的边线作为方向 1 参考，参考图 6-49；绘图区域中将沿所选方向显示线性阵列的预览。此外，所选边线的名称显示在方向 1 卷展栏的阵列方向选择框中。
3. 如有需要，从 PropertyManager 的方向 1 卷展栏中选择反向（Reverse Direction）按钮以反转阵列方向。接下来，在方向 1 卷展栏中将间距微调框的值设置为 50，实例数微调框的值设置为 2。
4. 选择基础特征的边线作为方向 2 参考，参考图 6-49；绘图区域中将沿所选方向显示线性阵列的预览，所选边线的名称显示在方向 2 卷展栏的阵列方向选择框中。
5. 如有需要，从 PropertyManager 的方向 2 卷展栏中选择反向（Reverse Direction）按钮以反转阵列方向。
6. 在 PropertyManager 的方向 2 卷展栏中将间距微调框的值设置为 50，实例数微调框的值设置为 2。接下来，从 PropertyManager 中选择 OK 按钮。阵列柱形沉头孔后的模型如图 6-50 所示。
