零件说明

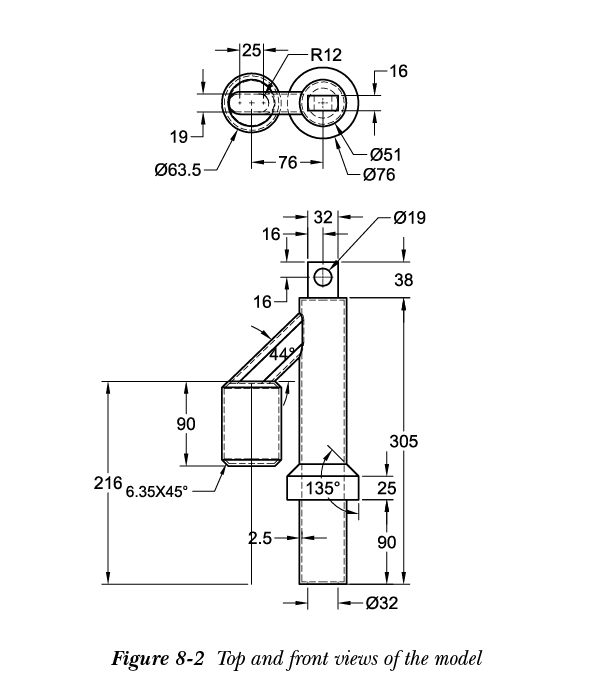

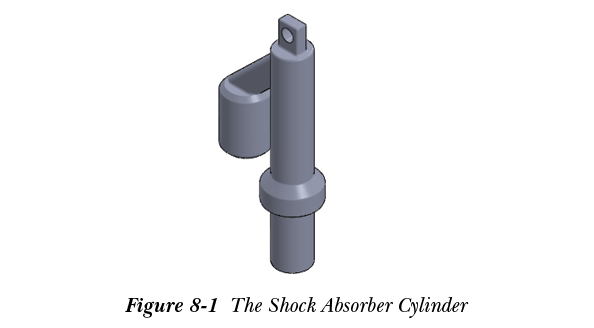

在本节中，您将创建减震器缸筒，如图 8-1 所示。模型的主视图和前视图及尺寸如图 8-2 所示。模型的壁厚为 2.5 mm。此外，在边线上应用半径为 2.5 或 1.25 mm 的圆角。（预计时间：55 分钟）

注意

在图 8-2 中，为清晰起见，已移除圆角和部分隐藏边线。

要观看教程视频，请访问 https://www.cadcim.com/solidworks-project-approach-2024-ch-08-tutorial1。

新建零件文档

1. 使用“新建 SOLIDWORKS 文档”对话框新建一个 SOLIDWORKS 零件文档。

新建零件文档后，即可创建模型的基础特征。

创建基础特征

模型的基础特征是在上视基准面上创建的拉伸特征。

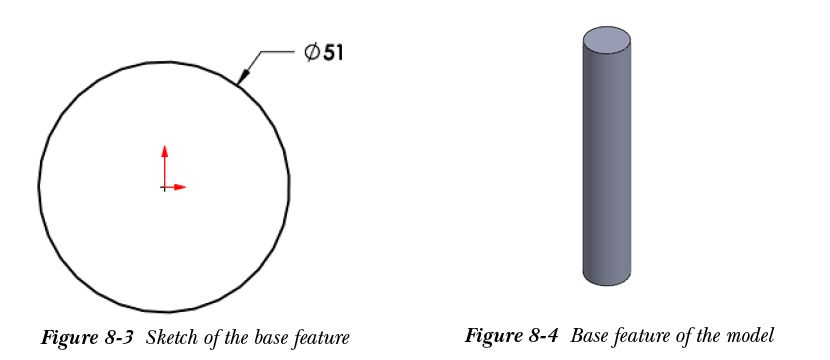

1. 选择上视基准面作为草图绘制平面，进入草图绘制环境，绘制基础特征的草图，参考图 8-3。
2. 退出草图绘制环境，然后将草图向上拉伸 305 mm，参考图 8-4。

创建第二个特征

模型的第二个特征也是一个拉伸特征。从图 8-2 可以看出，该拉伸特征是通过沿不同于默认方向（即垂直于草图的方向）的方向拉伸创建的。要创建此特征，首先需要在前视基准面上绘制草图以定义拉伸方向，然后在上视基准面上绘制拉伸特征的草图。

1. 选择前视基准面作为草图绘制平面，进入草图绘制环境。

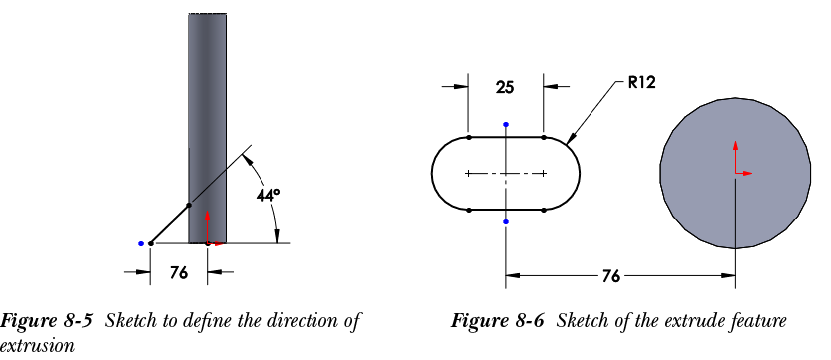

2. 绘制用于定义拉伸方向的草图，参考图 8-5，然后退出草图绘制环境。

绘制完用于定义拉伸方向的草图后，需要绘制拉伸的轮廓。

3. 选择上视基准面作为草图绘制平面，进入草图绘制环境，绘制拉伸特征的草图，参考图 8-6。

4. 退出草图绘制环境，调用拉伸凸台/基体（Extruded Boss/Base）工具。接着，选择拉伸特征的草图。
5. 在“凸台-拉伸”PropertyManager 的“从”卷展栏中，从“开始条件”下拉列表中选择“等距”选项。接着，在“从”卷展栏的“输入等距值”微调框中将值设置为 216 mm。

注意

您也可以在上视基准面偏移 216 mm 处创建一个基准面，并将其选为草图绘制平面来创建第二个拉伸特征的草图，而不必在上视基准面上创建草图后再指定草图开始拉伸的偏移值。

6. 单击 PropertyManager 中“方向 1”卷展栏的“拉伸方向”选择区域以激活其选择模式。接着，从绘图区中选择为定义拉伸方向而创建的直线草图；特征的预览会相应修改。

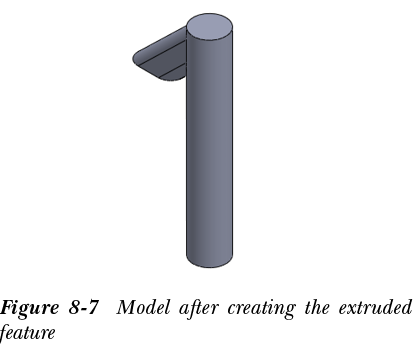

7. 在 PropertyManager 中“方向 1”卷展栏的“终止条件”下拉列表中选择成形到一面（Up To Surface）选项，然后选择基础特征的圆形面。接着，从 PropertyManager 中选择 OK 按钮；模型的第二个特征即创建完成。从绘图区中隐藏为定义拉伸方向而创建的草图。隐藏草图并创建第二个特征后的模型如图 8-7 所示。

创建第三个特征

模型的第三个特征也是一个拉伸特征。

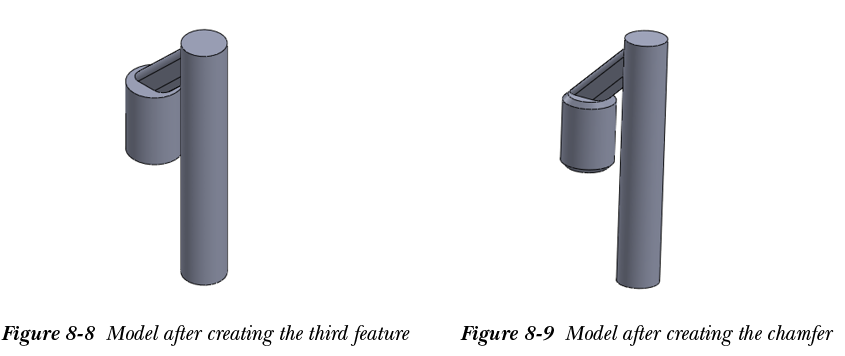

1. 创建拉伸特征，如图 8-8 所示。尺寸请参考图 8-2。

创建倒角

模型的下一个特征是倒角特征。如前所述，倒角定义为将尖锐边线倒斜角以减少应力集中区域的过程。

1. 从“圆角”弹出工具栏中选择倒角（Chamfer）按钮，调用“倒角”PropertyManager。
2. 确保在 PropertyManager 的“倒角类型”卷展栏中选择了“角度距离”按钮。接着，选择先前创建的拉伸特征的尖锐边线。

所需的倒角参数值为 6.35 mm 和 45 度。“角度”微调框中的角度值已设置为 45 度。因此，您无需修改此值。您只需设置“距离”微调框中的距离值。

3. 将“距离”微调框中的距离值设置为 6.35 mm，然后选择 OK 按钮。创建倒角后的模型如图 8-9 所示。

创建分割线

模型的下一个特征是使用分割线（Split Line）工具创建的分割线特征。分割线工具通常用于将草图投影到平面或曲面上，从而将单个面分割或划分为两个或多个面。在本节中，您将把绘制的草图实体投影到基础特征的底部平面上，以在其上创建分割线。分割线会分割投影草图的选定面。

1. 选择基础特征的底面作为草图绘制平面，进入草图绘制环境。

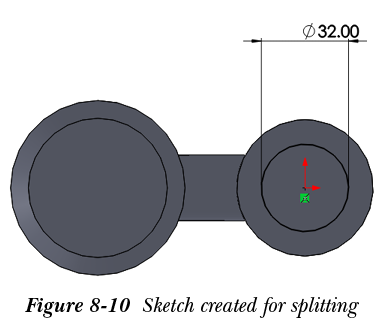

2. 绘制直径为 32 mm 的圆作为分割线的草图，参考图 8-10。接着，退出草图绘制环境。

创建分割线草图后，需要调用“分割线”PropertyManager 来创建分割线特征。

3. 从“特征”CommandManager 的“曲线”弹出工具栏中选择分割线（Split Line）按钮，调用“分割线”PropertyManager。

“分割线”PropertyManager 用于创建三种类型的分割线：轮廓类型、投影类型和相交类型。要创建轮廓类型的分割线，需要从 PropertyManager 的“分割类型”卷展栏中选择“轮廓”单选按钮。同样，您可以通过选择各自的单选按钮来创建投影类型和相交类型的分割线。轮廓类型的分割线用于通过在方向实体投影与曲面的相交处创建轮廓线来分割曲面。投影类型的分割线用于将草图实体投影到平面或曲面上以在其上创建分割线，该分割线会分割投影草图的选定面。相交类型的分割线用于使用工具实体、面或基准面来分割选定的实体或面。

4. 从“分割线”PropertyManager 的“分割类型”卷展栏中选择“投影”单选按钮。
5. 选择创建的分割草图；选定的草图在绘图区中高亮显示，其名称显示在“选择”卷展栏的“要投影的草图”选择区域中。
6. 选择基础特征的底面；选定的面高亮显示，其名称显示在 PropertyManager 中“选择”卷展栏的“要分割的面”选择区域中。要选择基础特征的底面，需要使用鼠标中键旋转模型。

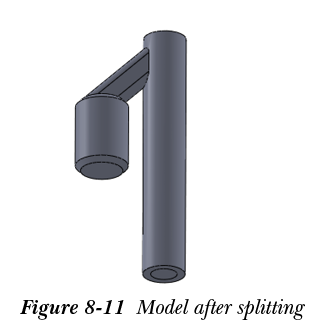

7. 选择 OK 按钮；分割线特征即创建完成。创建分割线特征后模型的旋转视图如图 8-11 所示。

创建抽壳特征

模型的下一个特征是抽壳特征。

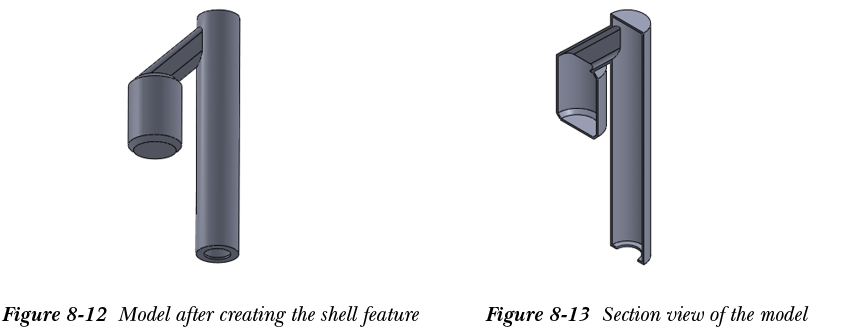

1. 通过移除由分割创建的模型面，创建厚度为 2.5 mm 的抽壳特征。图 8-12 显示了模型的旋转视图，图 8-13 显示了创建抽壳特征后模型的剖视图。

创建其余特征

接下来，创建模型的其余特征。

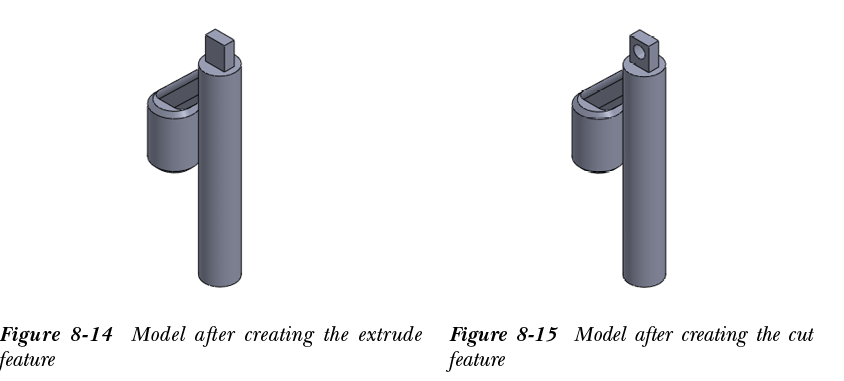

1. 在模型最顶部的平面上创建拉伸特征，如图 8-14 所示。尺寸请参考图 8-2。
2. 在先前创建的拉伸特征上创建切除特征，如图 8-15 所示。

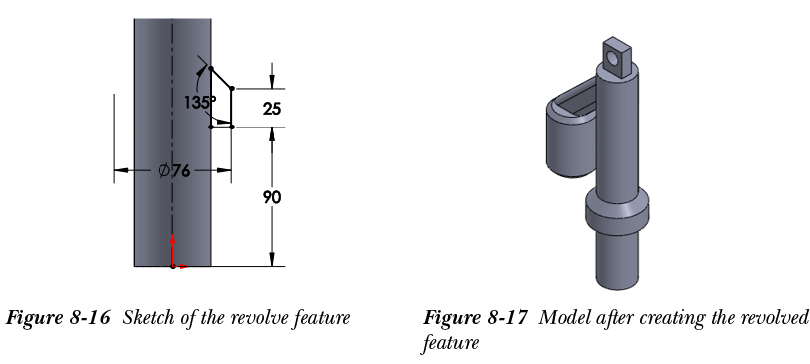

3. 在前视基准面上绘制草图，参考图 8-16，然后使用旋转凸台/基体（Revolve Boss/Base）工具绕模型的中心轴旋转。创建旋转特征后的模型如图 8-17 所示。

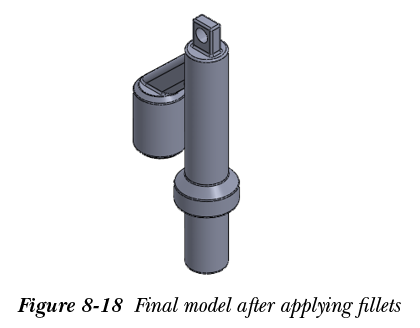

4. 根据需要在模型的形状边线上应用半径为 2.5 mm 或半径 1.5 mm 的圆角。应用圆角后的最终模型如图 8-18 所示。

保存模型

完成模型后，需要将其保存到 Motor Cycle Project 文件夹中。

1. 调用“另存为”对话框，浏览到 Motor Cycle Project 文件夹。
2. 在“文件名”编辑框中输入 Shock Absorber Cylinder 作为模型名称，然后选择“保存”按钮。文档将保存在 DocumentsMotor Cycle ProjectShock Absorber Cylinder 中。
3. 从 SOLIDWORKS 菜单中选择“文件 > 关闭”来关闭文档。
