使用工程图视图-I

使用工程图视图-I

零件说明

在本节中，你将生成第 3 章中创建的轮辋的前视图、俯视图、剖视图、局部视图和等轴测视图。此外，你将生成尺寸、添加注解并更改工程图视图的显示样式。你将使用标准 A4 横向图纸格式来生成视图。（预计时间：40 分钟）

要观看教程视频，请访问 https://www.cadcim.com/solidworks-project-approach-2024-ch-12-tutorial1。

启动新的工程图文档

要生成工程图视图，你需要启动新的工程图文档。要启动新的工程图文档，你需要调用新建 SOLIDWORKS 文档对话框。

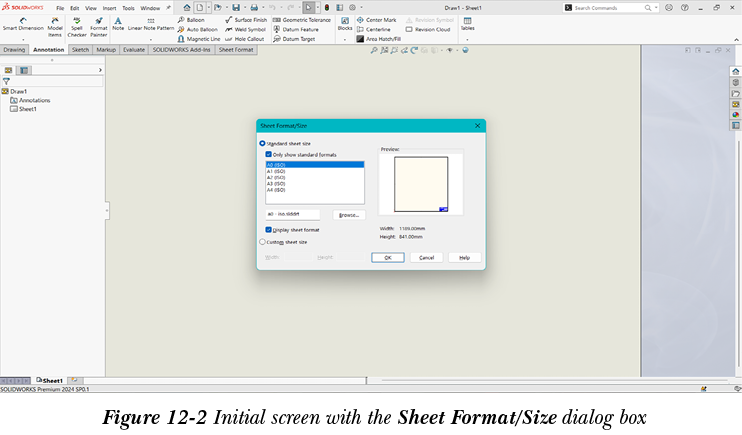

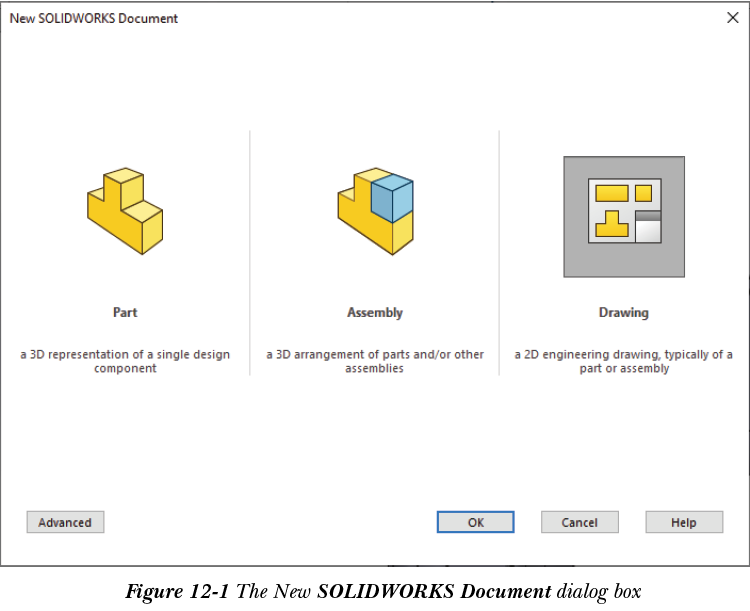

1. 调用新建 SOLIDWORKS 文档对话框并选择工程图按钮，如图 12-1 所示。接下来，选择 OK 按钮；将启动新的工程图文档并显示图纸格式/大小对话框。图 12-2 显示了带有图纸格式/大小对话框的工程图文档初始屏幕。

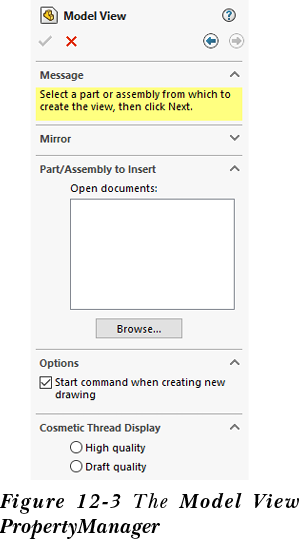

2. 确保清除仅显示标准格式，然后从图纸格式/大小对话框的列表框中选择 A4(ANSI) 横向图纸，并选择 OK 按钮；新的工程图文档将以标准 A4 图纸启动。同时，将显示模型视图 PropertyManager，并提示你选择零件或装配体以生成工程图视图，参考图 12-3。

注意

如果你从图纸格式/大小对话框中选择取消按钮，则会将大小为 431.80 mm X 279.40 mm 的空白自定义图纸插入到工程图文档中。

模型视图 PropertyManager 用于在工程图图纸中生成模型的基础视图。如果默认未调用此 PropertyManager，你也可以通过从工程图 CommandManager 中选择模型视图按钮来调用它。

注意

当你启动新的工程图文档时，将显示模型视图 PropertyManager。此外，其外观将取决于是否打开了任何零件或装配体文档。如果打开了任何零件或装配体文档，它将显示在 PropertyManager 的要插入的零件/装配体卷展栏的打开文档选择框中。你可以通过展开缩略图预览卷展栏来预览零件或装配体文档。

你也可以直接从零件或装配体文档调用工程图环境。如果你从零件或装配体文档中启动新的工程图文档，则该零件或装配体将自动被选中，并允许你使用将显示在工程图图纸右侧的视图调色板放置所需的视图。当你要为其生成工程图视图的零件或装配体文档已在另一个窗口中打开时，推荐使用此方法启动新的工程图文档。

生成父视图和投影视图

在生成工程图视图之前，你需要确认当前图纸的投影类型是否设置为第三视角。

1. 通过选择取消按钮关闭模型视图 PropertyManager。从 FeatureManager 设计树中选择 Sheet1，然后右键单击它以显示快捷菜单。接下来，从快捷菜单中选择属性选项；将显示图纸属性对话框。
2. 从投影类型区域中选择第三视角单选按钮，然后选择应用更改按钮。
3. 通过从工程图 CommandManager 中选择模型视图按钮来调用模型视图 PropertyManager。

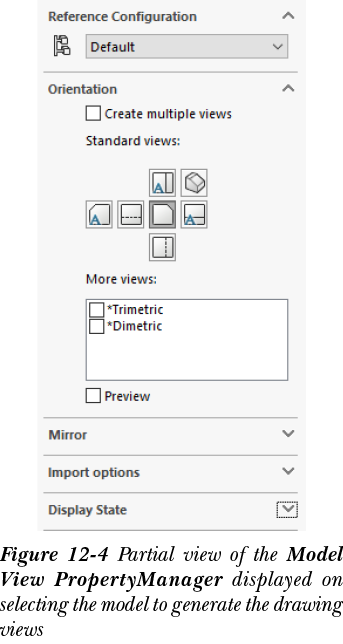

4. 从 PropertyManager 的要插入的零件/装配体卷展栏中选择浏览按钮；将显示打开对话框。接下来，浏览到 Motor Cycle Project 文件夹，然后双击第 3 章中创建的轮辋；模型视图 PropertyManager 将被修改，并且与生成标准视图相关的选项将显示在其中，参考图 12-4。同时，光标将变为视图光标，并且一个矩形形状的空工程图视图将附加到光标上。

5. 确保在 PropertyManager 的方向卷展栏中选择了前视按钮，在选项卷展栏中选中了自动开始投影视图复选框，并且在显示样式卷展栏中选择了隐藏线可见按钮。

PropertyManager 的方向卷展栏中的按钮用于指定工程图视图的方向。你可以通过在更多视图列表框区域中选中所需方向对应的复选框来选择其他方向。

如果选项卷展栏中的自动开始投影视图复选框已选中，则在生成前视图后将立即调用投影视图 PropertyManager。此 PropertyManager 用于生成模型的投影视图。

注意

你甚至可以在放置模型视图后更改其方向。为此，双击所需视图；将显示工程图视图 PropertyManager。从方向卷展栏中选择所需视图；视图的方向将自动修改。

6. 从 PropertyManager 的方向卷展栏中选中预览复选框，以便在放置工程图视图之前预览它。接下来，在 PropertyManager 的比例卷展栏中选择使用自定义比例单选按钮，然后从下拉列表中选择 1:10 选项。

注意

比例卷展栏中默认选中使用图纸比例单选按钮。因此，当你选择模板启动新的工程图图纸时，会自动定义默认比例以生成工程图视图。要为模型视图定义自定义比例，请选择使用自定义比例单选按钮，然后从此单选按钮下方的下拉列表中选择比例因子。如果你从此下拉列表中选择用户定义选项，则下拉列表下方将显示一个编辑框，使你能够指定所需的比例因子。

7. 将视图光标水平移动到工程图图纸标题栏的左侧，然后通过单击鼠标左键指定视图的放置点，参考图 12-5；模型的前视图将生成并放置在此位置。请注意，由于你已选择在生成前视图后立即开始投影视图的选项，因此将调用投影视图 PropertyManager，并且投影视图的预览将附加到光标上。此视图是通过将前视图作为父视图引用来生成的。
8. 将光标移动到前视图上方，然后单击一个点以放置俯视图，参考图 12-5。这样做后，将生成模型的俯视图，并且以前视图为基准视图的另一个投影视图的预览将附加到光标上。
9. 将光标沿对角线向上移动；将显示等轴测视图的预览。指定一个点以放置等轴测视图。接下来，退出投影视图 PropertyManager。

你也可以在放置工程图视图后更改其位置。在本节中，你将把等轴测视图的当前位置更改为靠近工程图图纸的右上角。

10. 将光标移到等轴测视图上；视图的边界框将以橙色显示。接下来，单击以选择该视图。
11. 将光标移到视图的其中一条边界线上；光标将被移动光标替换。

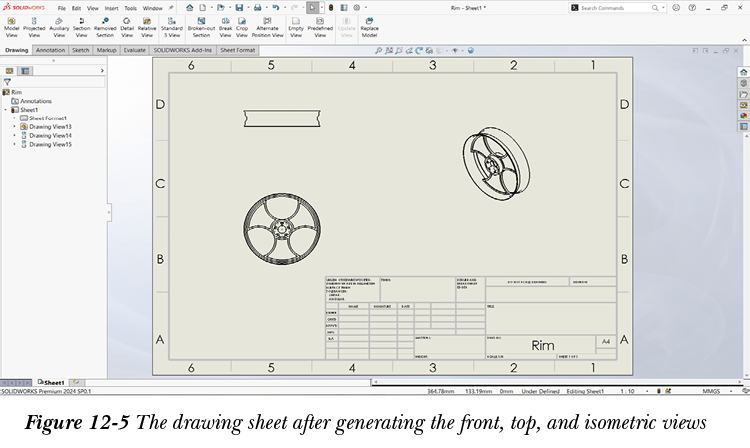

12. 按住鼠标左键并拖动视图靠近工程图图纸的右上角。生成并移动工程图视图后的工程图图纸如图 12-5 所示。

注意

为清晰起见，图 12-5 中所示工程图视图的相切边已被移除。要从工程图视图中移除相切边，请选择该视图并右键单击以显示快捷菜单。接下来，从快捷菜单中选择相切边移除。

提示

在 SOLIDWORKS 中，你还可以使用标准三视图工具生成指定零件或装配体的三个默认正交视图。要自动创建标准视图，请从工程图 CommandManager 中选择标准三视图按钮；将显示标准三视图 PropertyManager。如果当前 SOLIDWORKS 会话中打开了任何零件或装配体文档，它将显示在要插入的零件/装配体卷展栏的打开文档列表框中。

你可以从此列表框中选择文档，或者如果未打开任何文档，则选择浏览按钮以选择零件或装配体文档。一旦你选择了文档，将基于为当前图纸设置的默认比例生成三个标准视图。

生成剖视图

剖视图是通过使用剖切平面（由绘制的直线定义）剖开现有视图的一部分而生成的，以便可以从垂直于剖切平面的方向查看父视图。

1. 从工程图 CommandManager 中选择剖视图按钮；将显示剖视图 PropertyManager，并提示你绘制一条直线以继续创建视图。

在 SOLIDWORKS 中，你可以使用剖视图工具创建全剖视图或半剖视图。全剖视图通过使用单个线段定义，而半剖视图通过使用三个线段定义。请注意，全剖视图的剖切平面可以在调用剖视图工具后定义。但要生成半剖视图，你需要在调用剖视图工具之前绘制线段以定义剖切平面。在本节中，你将创建全剖视图。

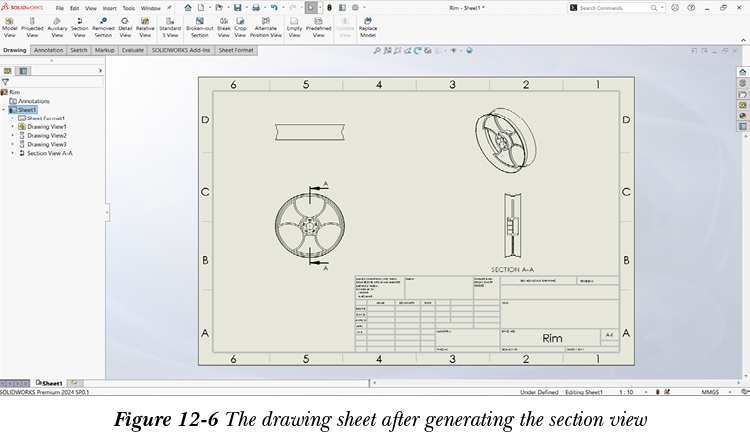

2. 将光标移近前视图的中心，然后垂直向上移动；将显示一条虚线。接下来，当光标穿过前视图的所有实体时，单击鼠标左键以指定剖切线的起点。指定剖切线的起点后，将光标垂直向下移动并指定剖切线的端点，参考图 12-6。从剖视图 PropertyManager 中选择 OK 按钮；剖视图的预览将附加到光标上。同时，剖视图 PropertyManager 中将显示一些其他选项。
3. 将光标水平向右移动，并在工程图图纸上指定一个点以放置剖视图；剖视图的名称将显示在其下方，参考图 12-6。接下来，单击工程图图纸中的任意位置以退出 PropertyManager。现在，你可以放大工程图图纸以查看剖视图中的剖面线图案。

注意

剖视图中的默认剖面线图案取决于分配给模型的材料。有时，如果剖面线图案间距不正确，你可能需要增大或减小其间距。要更改剖面线图案的间距，请双击剖视图中的剖面线图案；将显示区域剖面线/填充 PropertyManager，其中选中了材料剖面线复选框，但其他选项不可用。如果你希望其他选项也可用，请清除材料剖面线复选框。接下来，使用这些选项指定所需的剖面线图案类型。

生成局部视图

接下来，你需要生成模型内部圆形特征的局部视图。在此之前，你需要激活将从中派生局部视图的视图。

1. 激活前视图，然后从工程图 CommandManager 中选择局部视图按钮；将显示局部视图 PropertyManager，并提示你绘制一个圆以继续创建视图。同时，光标将被圆光标替换。

局部视图工具用于显示现有视图一部分的细节。你可以选择要在父视图中显示其细节的部分。这样做后，所选部分将被放大并作为单独的视图放置。你可以控制局部视图的放大倍数。

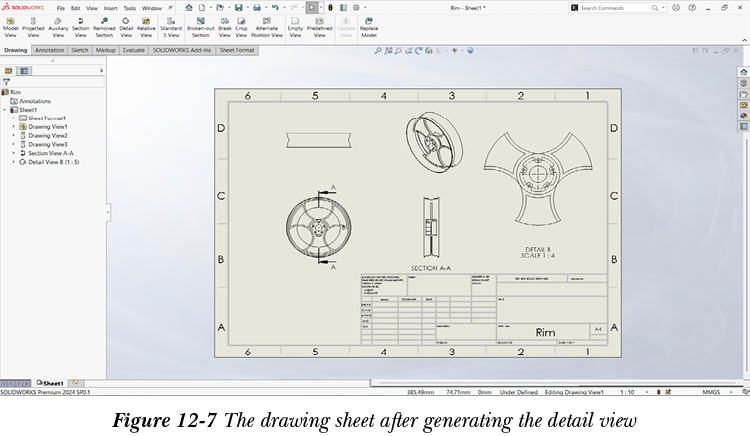

2. 在前视图中模型内部圆形特征周围绘制一个小圆，参考图 12-7。当你绘制圆时，局部视图将附加到光标上。
3. 将局部视图放置在工程图图纸的右侧、标题栏上方，参考图 12-7。
4. 在 PropertyManager 的比例卷展栏中选择使用自定义比例单选按钮。然后，从使用自定义比例单选按钮下方的下拉列表中选择用户定义选项；下拉列表下方的编辑框将启用。

请注意，你可能需要移动局部视图及其标签，以使视图不与标题栏重叠，参考图 12-7。

5. 将局部视图的比例因子值设置为 1.4，然后从局部视图 PropertyManager 中选择 OK 按钮；局部视图将连同其名称和比例值一起放置。

生成模型的所有所需视图后，你将生成其尺寸并向其添加注解。此外，你将把俯视图的显示样式更改为隐藏线可见，并将等轴测视图更改为带边线上色模式。

应用文档设置

在生成模型的尺寸之前，你需要配置文档设置。指定这些设置后，你可以正确查看当前图纸中的尺寸和其他注解。

1. 通过从菜单栏中选择选项按钮来调用文档属性 - 绘图标准对话框；将显示系统选项 - 常规对话框。接下来，选择文档属性选项卡。
2. 从文档属性 - 绘图标准对话框左侧的区域中选择注解 > 注释。
3. 从对话框的文本区域中选择字体按钮；将显示选择字体对话框。
4. 从高度区域中选择点数单选按钮，然后在列表框中将字体大小值设置为 14。
5. 从选择字体对话框中选择 OK 按钮。
6. 从左侧区域中选择尺寸选项；相关选项将显示在右侧。同时，将尺寸的字体大小设置为 14。
7. 确保单位设置为 mm，然后在箭头区域的相应编辑框中将箭头的高度、宽度和长度分别设置为 1.25 mm、4 mm 和 6 mm。
8. 从对话框左侧选择视图 > 剖面；相关选项将显示在右侧。在剖面/视图大小区域的相应编辑框中将剖面箭头的高度、宽度和长度分别设置为 2.5 mm、6 mm 和 12.5 mm。同时，将剖视图的字体大小设置为 14。
9. 同样，在视图标题下选择局部选项并将字体大小设置为 14。接下来，从对话框中选择 OK 按钮以退出。

生成尺寸

接下来，你需要使用模型项目工具生成尺寸。如果你在使用模型项目工具生成尺寸时未选择任何视图，则所有尺寸将显示在所有视图中。有时，尺寸可能会相互重叠。因此，你将选择需要生成尺寸的视图，然后调用模型项目工具。

1. 选择局部视图，然后从注解 CommandManager 中选择模型项目按钮；将显示模型项目 PropertyManager，并且所选视图的名称将显示在源/目标卷展栏中。

模型项目工具用于生成在零件模式下创建模型时添加到模型的注解或尺寸。

2. 从源下拉列表中选择整个模型选项，然后从模型项目 PropertyManager 中选择 OK 按钮；将在所选视图中生成可显示的模型尺寸。

请注意，生成的尺寸会任意散布在工程图图纸上。因此，你需要通过将尺寸移动到适当位置来排列它们。此外，你需要删除前视图内部部分的尺寸，因为这些尺寸可以在局部视图中显示。

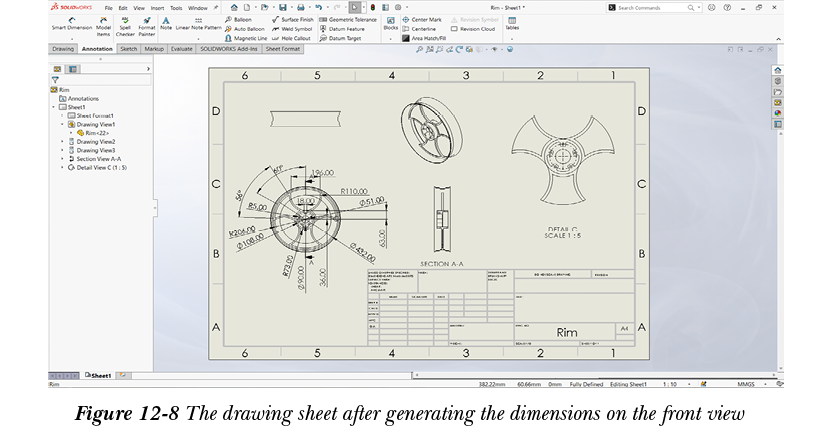

3. 通过逐个选择前视图内部部分的所有尺寸并按 Delete 键来删除它们。同时，删除值为 8.5 mm 和 2.5 mm 的尺寸。接下来，通过逐个选择前视图的其余尺寸并将其拖动到所需位置来排列它们。删除不需要的尺寸并排列其余尺寸后的工程图视图如图 12-8 所示。

注意

你也可以使用智能尺寸工具在 SOLIDWORKS 的工程图模式中向工程图视图添加参考尺寸。使用智能尺寸工具向工程图视图添加尺寸类似于在草图绘制环境中向草图应用尺寸。要调用此工具，请从注解 CommandManager 中选择智能尺寸按钮。

将基准特征符号应用到工程图视图

生成尺寸后，你需要将基准特征符号添加到工程图视图。基准特征符号用作向工程图视图添加形位公差的基准参考。

1. 从前视图中选择最外侧的圆形边，然后从注解 CommandManager 中选择基准特征按钮；将显示基准特征 PropertyManager，并且基准符号将附加到光标上。

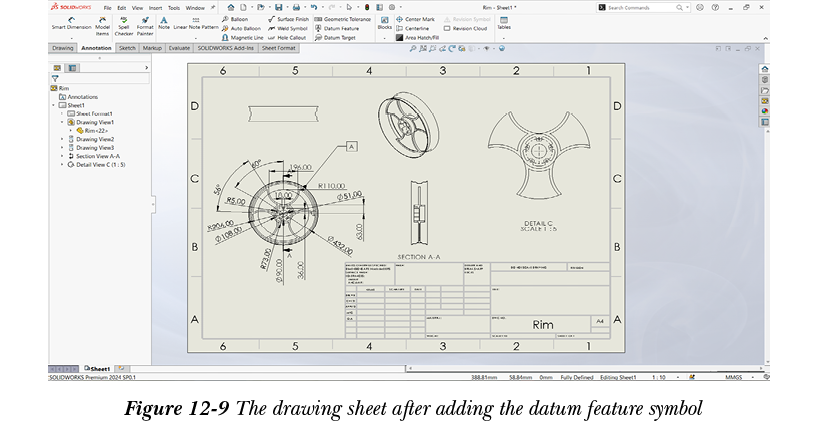

2. 将基准符号放置在适当位置，参考图 12-9。接下来，从基准特征 PropertyManager 中选择 OK 按钮。

将形位公差应用到工程图视图

定义基准特征符号后，你将向工程图视图添加形位公差。

1. 从前视图中选择直径为 432 mm 的圆形边，然后从注解 CommandManager 中选择形位公差按钮；将显示属性对话框。此对话框用于指定形位公差的参数。
2. 单击第一行下拉列表中的箭头；将显示符号飞出菜单。接下来，从此飞出菜单中选择同轴度选项。
3. 在公差 1 编辑框中输入 0.002。接下来，在主编辑框中输入 A 以定义主基准参考。

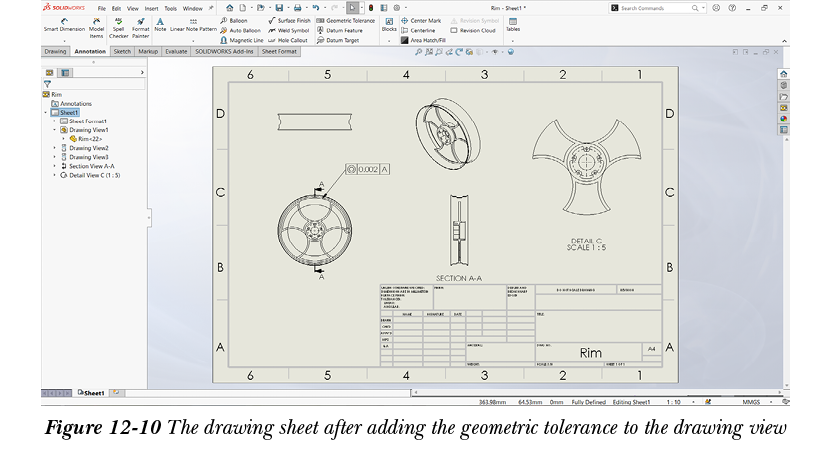

4. 从属性对话框中选择 OK 按钮；形位公差将附加到所选圆形边上。如果形位公差与尺寸重叠，你可能需要移动它。图 12-10 显示了添加并重新排列形位公差后的工程图视图。

更改视图显示样式

向工程图视图添加所有注解后，你需要更改工程图视图的显示设置。

1. 从工程图图纸中选择俯视图；将显示工程图视图 PropertyManager。接下来，从 PropertyManager 的显示样式卷展栏中选择隐藏线可见按钮；隐藏线将显示在所选工程图视图中。

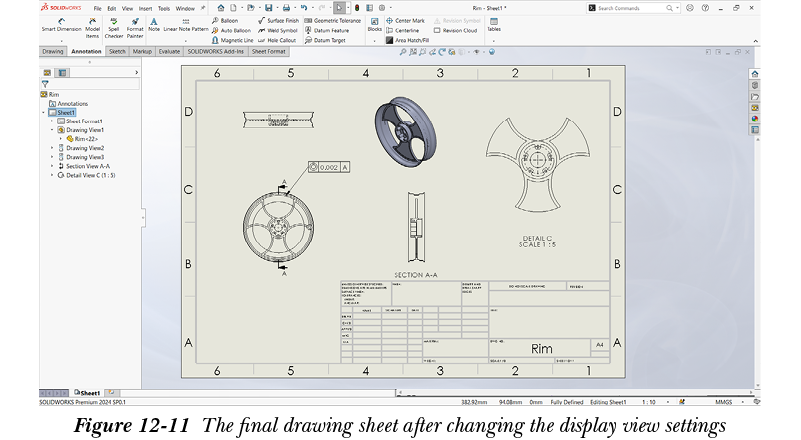

2. 从工程图图纸中选择等轴测视图，然后从 PropertyManager 的显示样式卷展栏中选择带边线上色按钮。接下来，单击图形区域中的任意位置以退出 PropertyManager。图 12-11 显示了更改显示视图设置后的最终工程图图纸。

保存文档

创建工程图视图后，你需要将文档保存在 Motor Cycle Project 文件夹中。

1. 将文档以名称 Rim.slddrw 保存在 Motor Cycle Project 文件夹中。接下来，关闭文档。
