使用异型孔向导工具添加柱形沉头孔

使用异型孔向导工具添加柱形沉头孔

模型的下一个特征是一个柱形沉头孔。柱形沉头孔使用 异型孔向导（Hole Wizard） 工具创建。

1. 从 Features CommandManager 中选择 异型孔向导（Hole Wizard） 按钮；将显示 孔规格（Hole Specification） PropertyManager。

异型孔向导（Hole Wizard） 工具用于添加标准孔，例如柱形沉头孔、锥形沉头孔、钻孔、螺纹孔和管螺纹孔。您还可以添加用户定义的柱形沉头钻孔、简单钻孔、锥形孔等。您可以控制孔的所有参数，包括终止选项。您还可以在放置孔后根据您的要求修改孔。

2. 从 PropertyManager 的 孔类型（Hole Type） 卷展栏中选择 柱形沉头孔（Counterbore） 按钮（如果默认未选择）。

孔规格（Hole Specification） PropertyManager 的 孔类型（Hole Type） 卷展栏用于定义要创建的标准孔的类型及其参数。此卷展栏中可用的按钮用于创建特定类型的标准孔。柱形沉头孔（Counterbore） 按钮用于创建柱形沉头孔。

现在，您需要设置参数来定义柱形沉头孔。

3. 从 PropertyManager 中 孔类型（Hole Type） 卷展栏的 标准（Standard） 下拉列表中选择 ANSI Metric 选项，并从 类型（Type） 下拉列表中选择 Hex Screw ANSI B18.6.7M 选项。
4. 从 孔规格（Hole Specifications） 卷展栏的 大小（Size） 下拉列表中选择 M6 选项，并从 配合（Fit） 下拉列表中选择 正常（Normal） 选项。
5. 从 终止条件（End Condition） 卷展栏的 终止条件（End Condition） 下拉列表中选择 完全贯穿（Through All） 选项。

指定柱形沉头孔的所有必需参数后，您需要定义其放置位置。

6. 从 孔规格（Hole Specification） PropertyManager 中选择 位置（Positions） 选项卡；将提示您选择要放置孔的面。
7. 将光标移向先前创建的拉伸特征的右侧平面并选择它；柱形沉头孔的预览将显示在绘图区中。
8. 接下来，从 Sketch CommandManager 中的 显示/删除几何关系（Display/Relations） 飞出按钮中选择 添加几何关系（Add Relation） 选项；添加几何关系（Add Relations） PropertyManager 将显示在绘图区的左侧。
9. 选择柱形沉头孔的放置点，然后从绘图区中选择圆柱形拉伸特征的圆形边线。
10. 从 PropertyManager 的 添加几何关系（Add Relations） 卷展栏中选择 同心（Concentric） 按钮。
11. 从 添加几何关系（Add Relations） PropertyManager 中选择 OK 按钮；将显示 孔位置（Hole Position） PropertyManager。

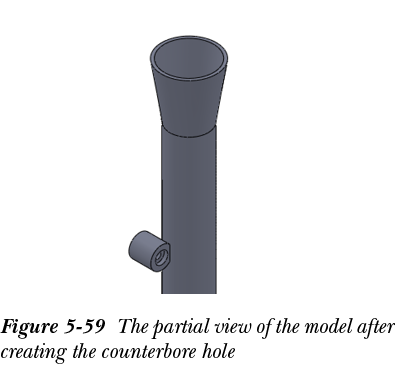

12. 从 孔位置（Hole Position） PropertyManager 中选择 OK 按钮；柱形沉头孔即被创建，参考图 5-59。此图显示了创建柱形沉头孔后模型的局部视图。

镜像最后两个特征

模型的下一个特征是一个镜像特征。您将使用前视基准面作为镜像基准面，镜像模型名为 Boss-Extrude2 和 CBORE for M6 Hex Head Machine Screw1 的最后两个特征。

1. 调用 镜像（Mirror） 工具，然后选择前视基准面作为镜像基准面。

选择镜像基准面后，SOLIDWORKS 会提示您选择要镜像的特征。

2. 按住 Ctrl 键，从 FeatureManager 设计树中选择 Boss-Extrude2 和 CBORE for M6 Hex Head Machine Screw1。

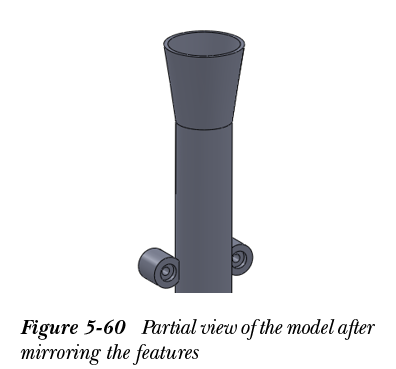

3. 从 镜像（Mirror） PropertyManager 中选择 OK 按钮。镜像特征后模型的局部视图如图 5-60 所示。
