创建其余特征

创建其余特征

模型的其余特征是切除、圆周阵列和圆角特征。

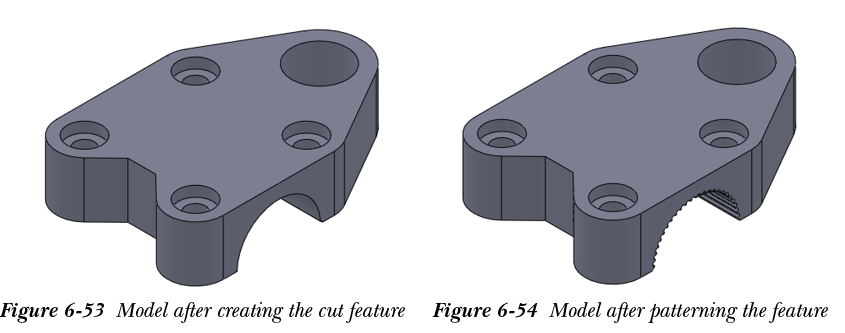

1. 在模型的基础特征上创建半径为 19 mm 的半圆形切除特征，如图 6-53 所示。此特征的尺寸请参考图 6-43。
2. 同样，在模型的右侧平面上创建下一个半径为 1 mm 的切除特征，然后使用 圆周阵列（Circular Pattern） 工具通过将实例数指定为 26、旋转角度指定为 180 度来创建其圆周阵列。创建此切除特征并以圆周方式阵列后的模型如图 6-54 所示。

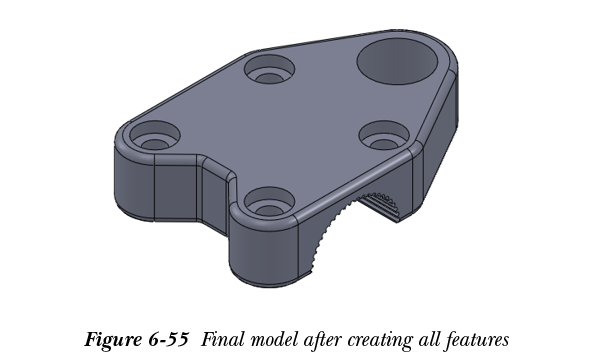

3. 创建模型的所有特征后，您需要在所需的边线上应用半径为 2.5 的圆角。创建所有特征后的最终模型如图 6-55 所示。
4. 保存模型。
