练习 1

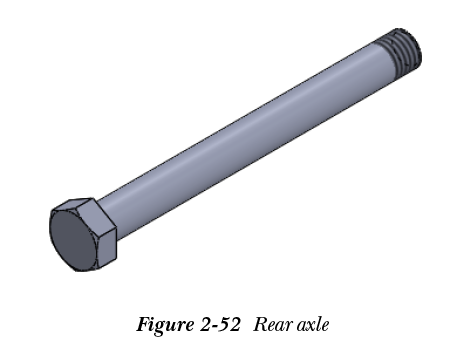

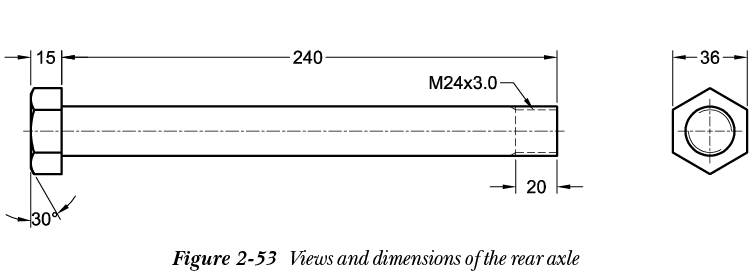

在本练习中，您将创建一个后轴，如图 2-52 所示。此轴的特征将通过使用 拉伸凸台/基体（Extruded Boss/Base） 工具来创建。带阴影显示装饰螺纹将通过使用 ANSI Metric 的 Machine Threads 类型来创建。轴的视图和尺寸如图 2-53 所示。所有尺寸均以毫米为单位。完成模型后，将其保存在 DocumentsMotor Cycle Project 位置，并命名为 Rear Axle。（预计时间：15 分钟）

自测题答案

1. 草图、放置、派生
2. 基础
3. 默认
4. 拉伸凸台/基体（Extruded Boss/Base）
5. 终止条件
6. 在边线上、固定
7. 对
8. 对
9. 错
10. 对
