创建切除特征

创建切除特征

模型的下一个特征是一个切除特征。切除特征的草图将在前视基准面上创建。

1. 调用 拉伸切除（Extruded Cut） 工具，然后选择前视基准面作为草图绘制平面，以调用草图绘制环境。

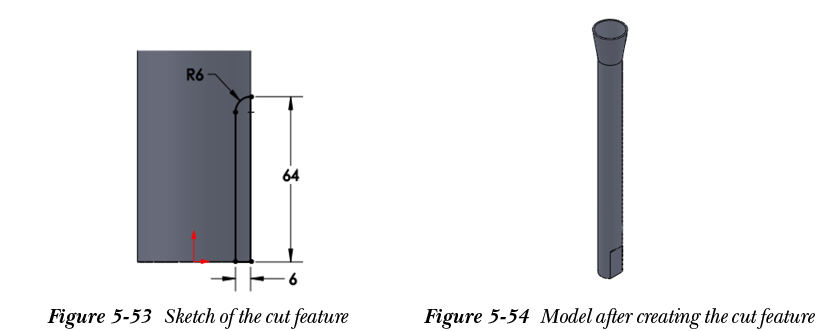

2. 使用 Sketch CommandManager 中可用的工具绘制切除特征的草图，参考图 5-53。
3. 退出草图绘制环境；切除-拉伸（Cut-Extrude） PropertyManager 将显示在绘图区的左侧。
4. 从 PropertyManager 的 方向 1（Direction 1） 和 方向 2（Direction 2） 卷展栏中的 终止条件（End Condition） 下拉列表中选择 完全贯穿-两者（Through All-Both） 和 完全贯穿（Through All） 选项。
5. 选择 OK 按钮；切除特征即被创建。创建切除特征后的模型等轴测视图如图 5-54 所示。
