创建拉伸曲面

创建拉伸曲面

接下来，您将使用拉伸曲面工具创建拉伸曲面。

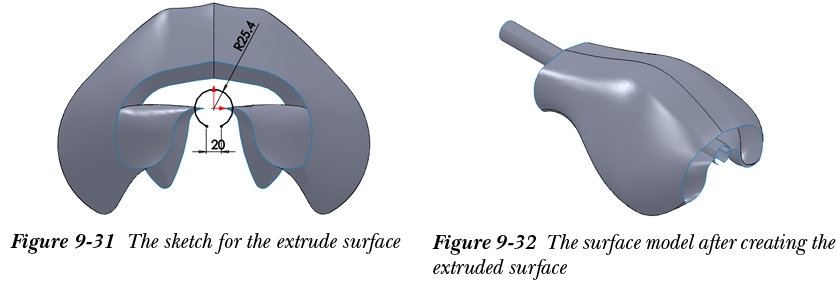

1. 使用右视基准面作为草图绘制平面调用草图绘制环境，然后绘制拉伸曲面的草图，参考图 9-31。然后退出草图绘制环境。
2. 从曲面 CommandManager 中选择拉伸曲面按钮，然后从绘图区选择草图；拉伸曲面的预览将显示在绘图区中。
3. 从 PropertyManager 的方向 1 卷展栏中选择反向按钮以反转曲面创建的方向。
4. 从 PropertyManager 的方向 1 卷展栏的终止条件下拉列表中选择盲端选项，然后在深度编辑框中输入 700 作为拉伸深度。
5. 从 PropertyManager 中选择确定按钮；拉伸曲面即被创建，参考图 9-32。

使用拉伸曲面剪裁曲面

接下来，您需要使用相互选项剪裁曲面的不需要部分。

1. 从曲面 CommandManager 中选择剪裁曲面工具；剪裁曲面 PropertyManager 将显示，系统提示您选择剪裁曲面、基准面或草图，然后选择要保留或移除的部分。
2. 从 PropertyManager 的剪裁类型卷展栏中选择相互单选按钮。

相互单选按钮用于选择要剪裁的曲面以及要保留或移除的曲面。

3. 从绘图区选择所有曲面作为剪裁曲面，然后从 PropertyManager 的选择卷展栏中选择保留选择单选按钮。

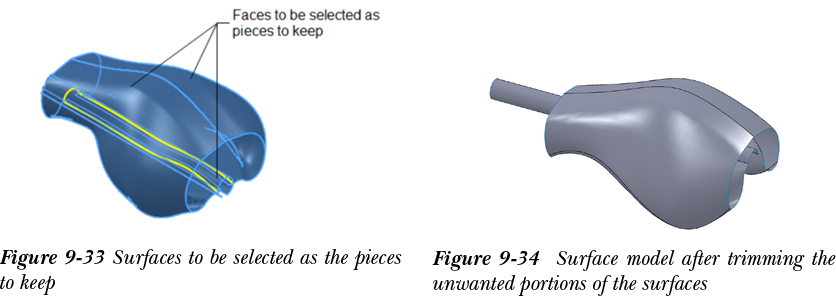

4. 单击保留部分选择区域以激活选择模式，然后选择曲面作为要保留的部分，参考图 9-33。
5. 从剪裁曲面 PropertyManager 中选择确定按钮。剪裁曲面不需要部分后的模型等轴测视图如图 9-34 所示。
