创建放样特征

模型的下一个特征是放样特征。放样特征是通过将多个相似或不相似的截面混合在一起以获得自由形状而创建的。这些相似或不相似的截面可以相互平行，也可以不平行。在本节中，您将创建彼此不平行的不相似截面来创建放样特征。要创建这些不相似截面，您首先需要创建它们各自的基准面。

使用基准面（Plane）工具创建距前视基准面偏移距离分别为 305、457、609、761 和 964 mm 的基准面。

创建所有基准面后，您需要创建放样特征不同截面的轮廓。

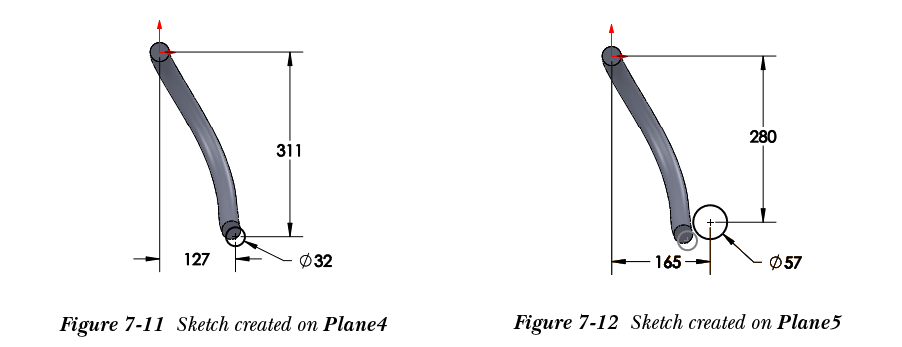

选择 Plane4（距前视基准面 305 mm）作为草图绘制平面调用草图绘制环境，并绘制直径为 32 mm 的圆，请参考图 7-11。接下来，退出草图绘制环境。
选择 Plane5（距前视基准面 457 mm）作为草图绘制平面调用草图绘制环境，并绘制直径为 57 mm 的圆，请参考图 7-12。接下来，退出草图绘制环境。

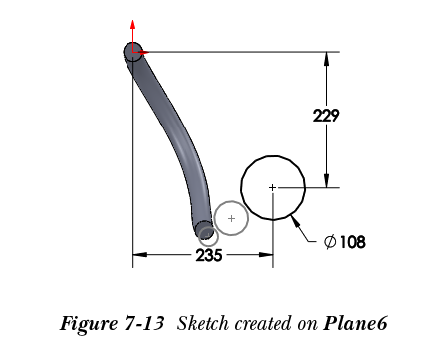

选择 Plane6（距前视基准面 609 mm）作为草图绘制平面调用草图绘制环境，并绘制直径为 108 mm 的圆，请参考图 7-13。接下来，退出草图绘制环境。

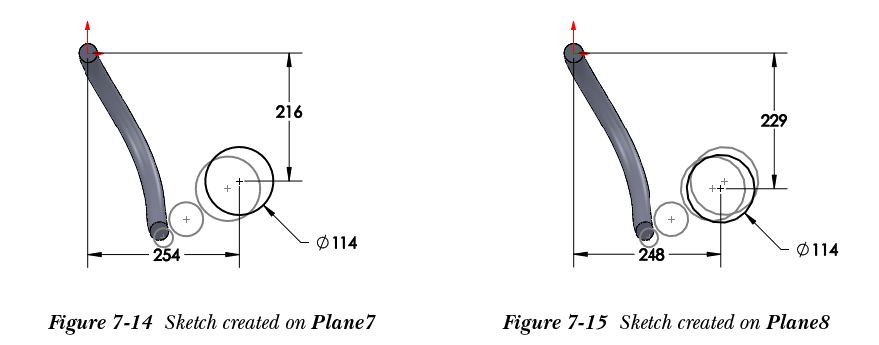

同样，在距前视基准面 761 mm 的 Plane7 和 964 mm 的 Plane8 上绘制直径为 114 mm 的圆，请参考图 7-14 和图 7-15。

创建放样特征的所有截面后，您将调用“放样”PropertyManager 来创建放样特征。

从“特征”CommandManager 中选择放样凸台/基体（Lofted Boss/Base）按钮；“放样”PropertyManager 显示。

如前所述，放样凸台/基体（Lofted Boss/Base）工具用于创建放样特征。在 SOLIDWORKS 中，放样特征是通过将多个相似或不相似的截面混合在一起以获得自由形状而创建的。这些相似或不相似的截面可以相互平行，也可以不平行。

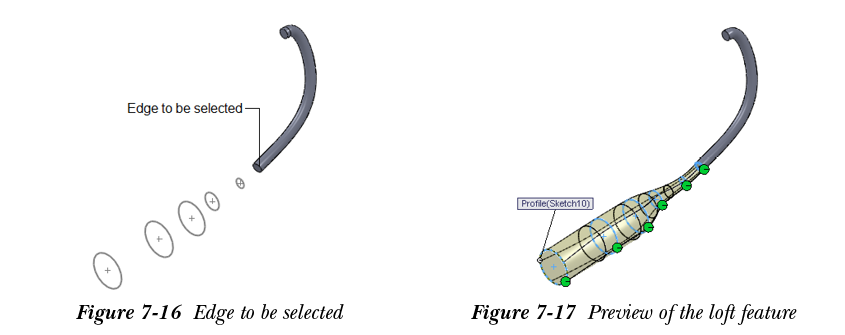

选择扫描特征的外侧圆形边线作为放样特征的第一个截面，请参考图 7-16，然后从绘图区中选择在 Plane4、Plane5、Plane6、Plane7 和 Plane8 上创建的第二、第三、第四、第五和第六个放样截面的草图；放样特征的预览显示在绘图区中并带有连接线，如图 7-17 所示。同时，所选项目的名称显示在“放样”PropertyManager 的“轮廓”选择框中。

注意

预览中显示为实心圆的所有连接线控标应处于同一方向以避免扭曲。您还可以使用连接线的这些控标来重塑放样特征。为此，按住鼠标左键放在控标上，拖动光标指定新位置，然后释放鼠标左键将连接线放置在其上。使用连接线控制放样形状的过程称为放样同步。

提示

在绘图区中右键单击，然后从快捷菜单中选择“隐藏所有连接线”或“显示所有连接线”选项以隐藏或显示连接线。此外，您可以添加更多连接线来操纵放样特征。连接线可以添加到直线轮廓或曲线轮廓。要添加连接线，在要添加连接线的草图中右键单击，然后从快捷菜单中选择“添加连接线”选项；连接线将被添加到放样特征中。

展开“放样”PropertyManager 的“起始/结束约束”卷展栏，通过单击卷展栏右侧的向下箭头来定义相切。

PropertyManager 的“起始/结束约束”卷展栏用于定义放样特征起始和结束截面处的约束。您可以为放样特征定义法向、相切或连续性约束。

从 PropertyManager 的“起始/结束约束”卷展栏中的“起始约束”下拉列表中选择“与面相切”选项。

“与面相切”选项仅在生成的放样特征位于现有特征上时可用。如果您从“起始约束”或“结束约束”下拉列表中选择此选项，生成的放样特征将沿相邻曲面保持相切。要保持相切的曲面将被高亮显示。您还可以使用“下一面”按钮在需要保持相切的曲面之间切换。“下一面”按钮下方的微调框可用于指定起始和结束相切的长度。您还可以从“起始约束”和“结束约束”下拉列表中选择“垂直于轮廓”、“方向向量”或“与面的曲率”选项。

“垂直于轮廓”选项用于定义垂直于轮廓的相切。“方向向量”用于通过定义方向向量来定义放样特征起始和结束处的相切，“与面的曲率”选项用于沿相邻曲面保持曲率。此选项仅在生成的放样特征位于现有特征上时可用。

如果未选择，请从“起始/结束约束”卷展栏的“结束约束”下拉列表中选择“无”选项。

“无”选项表示不对放样特征应用任何约束。

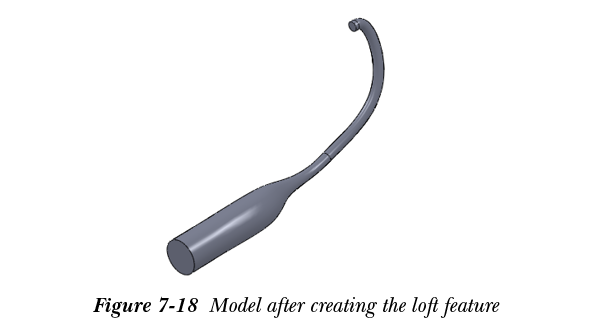

从“放样”PropertyManager 中选择“确定”按钮；放样特征即被创建，如图 7-18 所示。

创建拉伸特征

模型的下一个特征是拉伸特征。

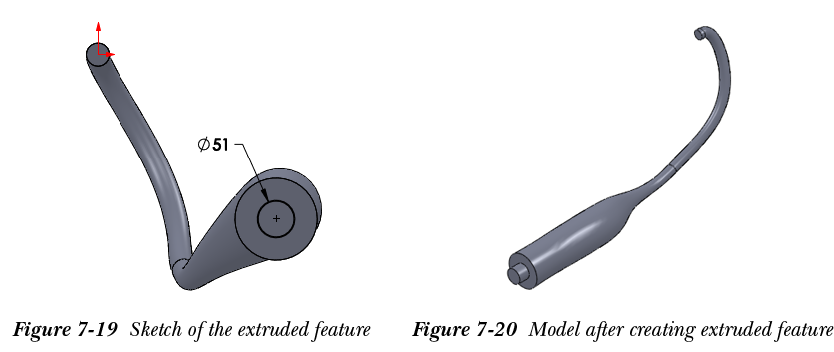

选择放样特征的前端圆形面作为草图绘制平面调用草图绘制环境，并绘制直径为 51 mm 的圆，请参考图 7-19。
退出草图绘制环境，使用拉伸凸台/基体（Extruded Boss/Base）工具将草图拉伸 51 mm 的距离。创建拉伸特征后模型的等轴测视图如图 7-20 所示。

创建圆角特征

现在，您将使用圆角（Fillet）工具对模型应用圆角。

调用“圆角”PropertyManager，系统提示您选择要圆角的边线、面、特征或环。

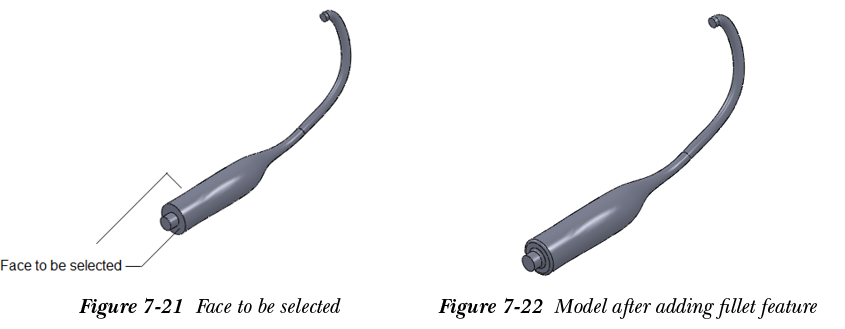

选择要圆角的面，请参考图 7-21；圆角特征的预览以默认半径值显示在绘图区中。

注意

当您选择面来添加圆角特征时，圆角将添加到所选面的所有连接边线上。

在 PropertyManager 的“圆角参数”卷展栏中将“半径”微调框的值设置为 7.5。
从 PropertyManager 中选择“确定”按钮；圆角特征即被创建。创建圆角特征后模型的等轴测视图如图 7-22 所示。

创建抽壳特征

模型的下一个特征是抽壳特征。

调用“抽壳”PropertyManager，在 PropertyManager 的“参数”卷展栏中将“厚度”微调框的值设置为 2.5。

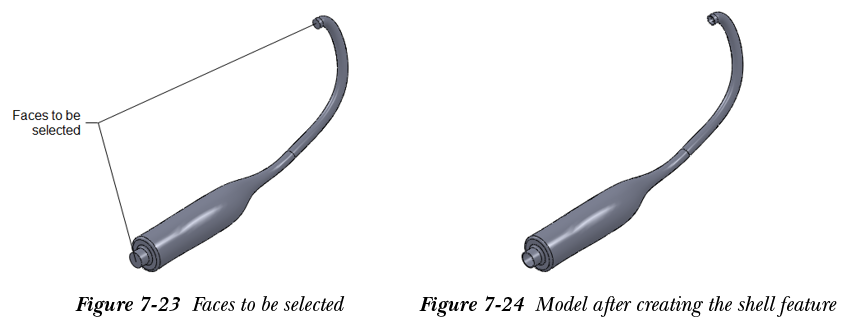

选择要从模型中移除的面，请参考图 7-23；所选面的名称显示在 PropertyManager 的“要移除的面”选择框中。
单击“确定”按钮；抽壳特征即被创建。抽壳后模型的最终模型如图 7-24 所示。

在模型上包覆文字

接下来，您需要使用“浮雕”选项写入文字并将其拉伸。此选项在“包覆”PropertyManager 的“包覆类型”卷展栏中可用。

创建距右视基准面偏移距离为 356 mm 的基准面。请注意，您也可以创建不同偏移距离的基准面，但它应位于模型的右侧。
选择新建的基准面作为草图绘制平面调用草图绘制环境。

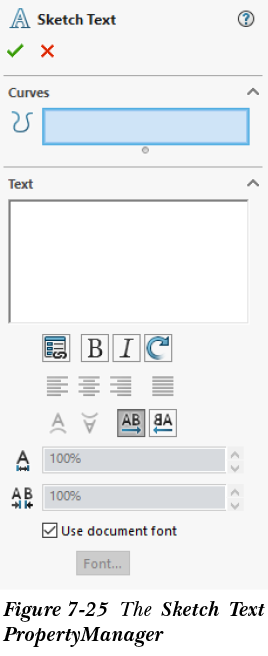

从“草图”CommandManager 中选择文字（Text）按钮；“草图文字”PropertyManager 显示在绘图区左侧，请参考图 7-25。

文字（Text）工具用于在草图绘制环境中创建文字，稍后可用于创建凸台或切除特征。

在 PropertyManager 的“文字”卷展栏中的“文字”框中输入文字；文字将从原点开始。
在“文字”卷展栏的“文字”框中输入文字后，清除 PropertyManager 底部的“使用文档字体”复选框以选择默认字体以外的字体。一旦清除此复选框，复选框下方的“字体”按钮即被启用。
从 PropertyManager 中选择“字体”按钮；“选择字体”对话框显示。接下来，从对话框中选择文字所需的字体、字体样式和大小，然后从中选择“确定”按钮。
从“草图文字”PropertyManager 中选择“确定”按钮；文字即被创建，您会注意到原点处文字开头有一个点。

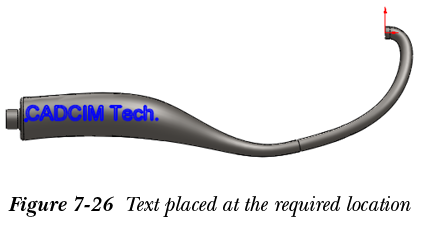

创建文字后，您需要将其放置在所需位置。要将文字放置在所需位置，请拖动文字开头的点并将其放置在所需位置，请参考图 7-26。您也可以拖动文字本身来更改其位置。

退出草图绘制环境，然后调用包覆（Wrap）工具并从绘图区中选择文字。
从“包覆”PropertyManager 的“包覆类型”卷展栏中选择“浮雕”选项。

“浮雕”选项用于在所选面上创建拉伸特征。

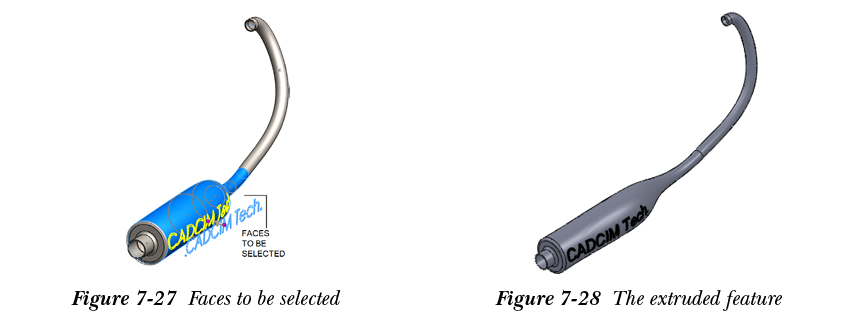

选择放样特征的外侧面，请参考图 7-27。接下来，确保在 PropertyManager 的“包覆参数”卷展栏中选择了“样条曲面”选项，并且“厚度”微调框的值设置为 2.1。
从 PropertyManager 中选择“确定”按钮；包覆特征即被创建。接下来，创建包覆特征并指定黑色后的模型如图 7-28 所示。

创建剩余的拉伸特征

接下来，您将创建模型的剩余拉伸特征。

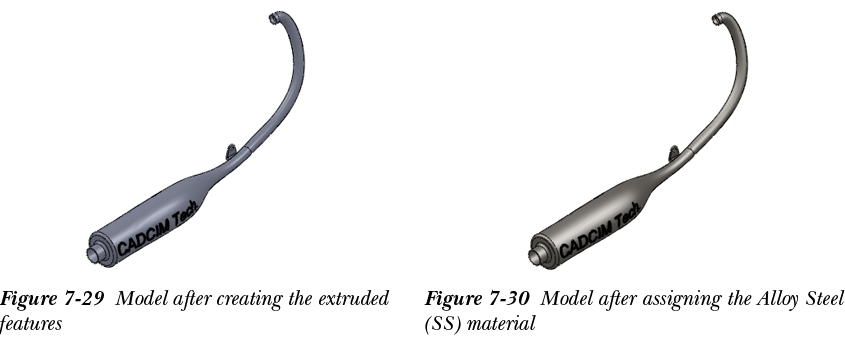

使用拉伸凸台/基体（Extruded Boss/Base）工具创建模型的剩余拉伸特征。尺寸请参考图 7-2。创建剩余拉伸特征后的模型如图 7-29 所示。

为模型指定材料

如零件说明中所述，您将为模型指定合金钢（SS）材料。

从 FeatureManager 设计树中选择“材料 <未指定>”选项并右键单击以显示快捷菜单。
从快捷菜单中选择“编辑材料”选项；“材料”对话框显示。

“材料”对话框用于为模型指定材料。每当您为模型指定材料时，所选材料的所有物理属性也会被指定给模型。因此，当您计算模型的质量属性时，它们将基于所应用材料的物理属性。

提示

您也可以通过从 SOLIDWORKS 菜单中选择“编辑 > 外观 > 材料”来调用“材料”对话框。

单击对话框左侧区域可用材料列表中“钢”选项左侧的 > 符号；树视图展开并显示此系列中的材料。
选择“合金钢（SS）”选项，从“材料”对话框中选择“应用”按钮，然后选择“关闭”按钮退出。指定材料后的模型如图 7-30 所示。

确定模型的质量属性

如零件说明中所述，您将确定模型的质量属性。要确定模型的质量属性，您需要调用“质量属性”对话框。

单击 CommandManager 中的“评估”选项卡以调用“评估”CommandManager。

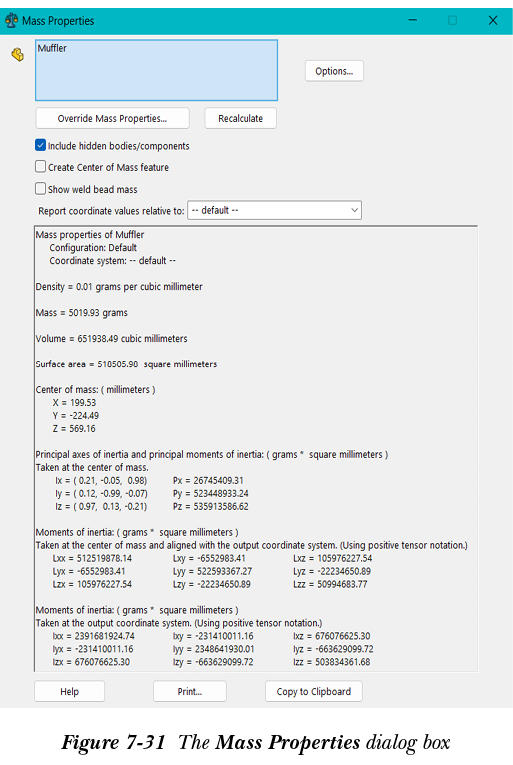

从“评估”CommandManager 中选择质量属性（Mass Properties）按钮；“质量属性”对话框显示当前模型的质量属性，如图 7-31 所示。

保存模型

完成模型后，您需要将其保存在“摩托车项目”文件夹中。

调用“另存为”对话框并浏览到“摩托车项目”文件夹。
在“文件名”编辑框中输入 Muffler 作为模型名称，然后选择“保存”按钮。文档将保存在 DocumentsMotor Cycle ProjectMuffler 中。
通过从 SOLIDWORKS 菜单中选择“文件 > 关闭”来关闭文档。
