8.18 使用快速特性和特性编辑标注块

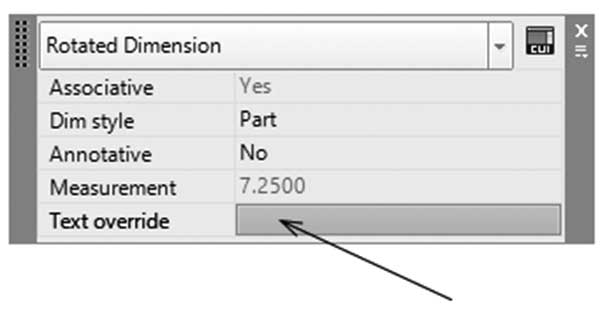

如果您选择一个标注块，快速特性（Quick Properties）将自动出现。您将看到以下内容：

您可以修改标注样式和注释性（Annotative）功能（将在后面的章节中讨论）。此外，您还会看到所选标注的精确测量值，并可通过"文字替代"（Text override）字段更改该数值。

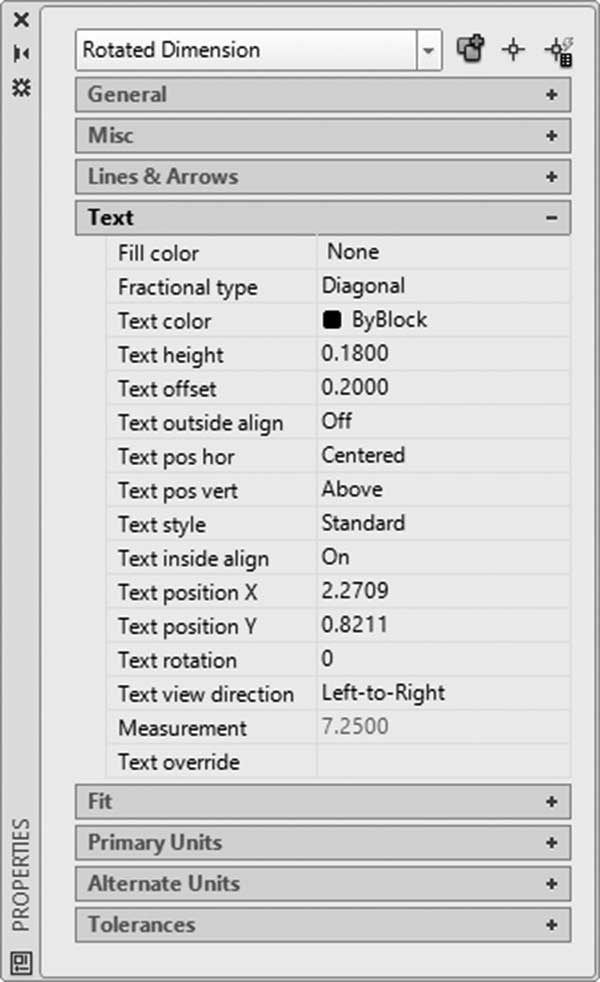

而特性（Properties）将对所选的标注块进行全局更改。只需选择标注块，单击鼠标右键，然后选择特性（Properties）选项（也可以使用双击）。您将看到以下内容：

使用特性选项板（Properties palette），您可以更改与标注块或该块的标注样式相关的所有内容（在上一个示例中，我们展示了可以在"调整"（Fit）类别下控制的变量）。

练习 8-6 快速标注与编辑

启动 AutoCAD 2025
打开 Practice 8-6.dwg
转到默认选项卡，找到图层面板，检查当前图层的名称
转到注释选项卡，找到标注面板，使用"标注图层"（Dimension Layer）下拉列表，选择 Dimension 图层（颜色为红色）。现在，无论当前图层是什么，AutoCAD 都会将所有标注对象放入 Dimension 图层
将 Part 设为当前标注样式

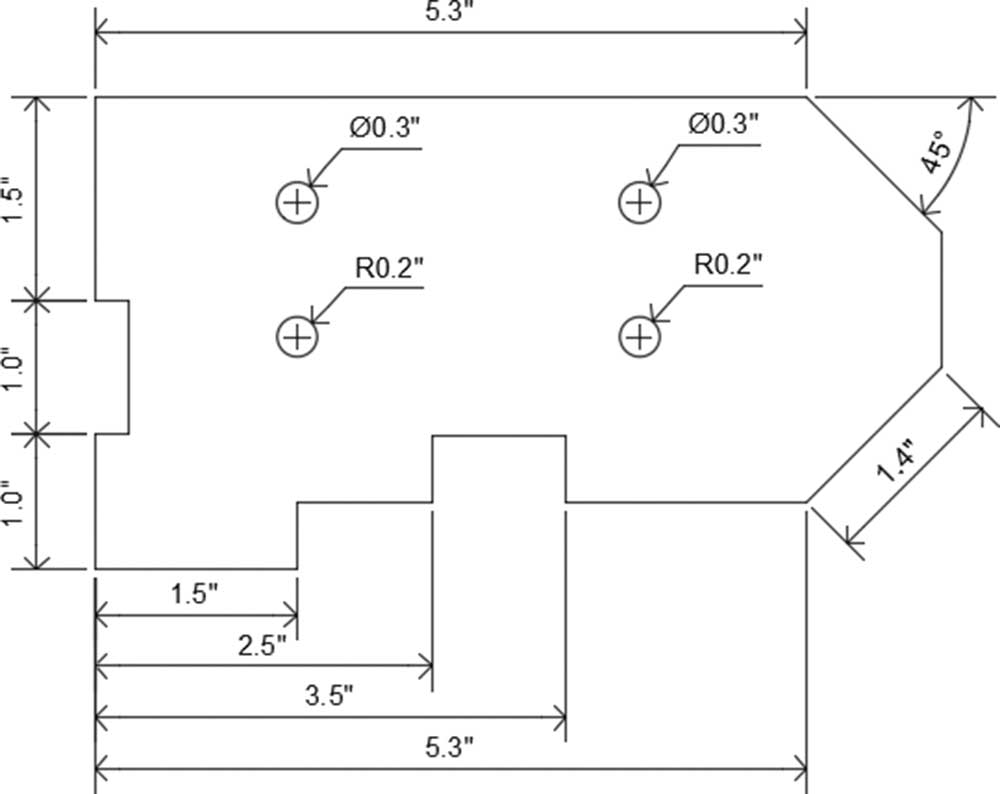

仅使用标注（Dimension）命令，尝试创建以下标注：

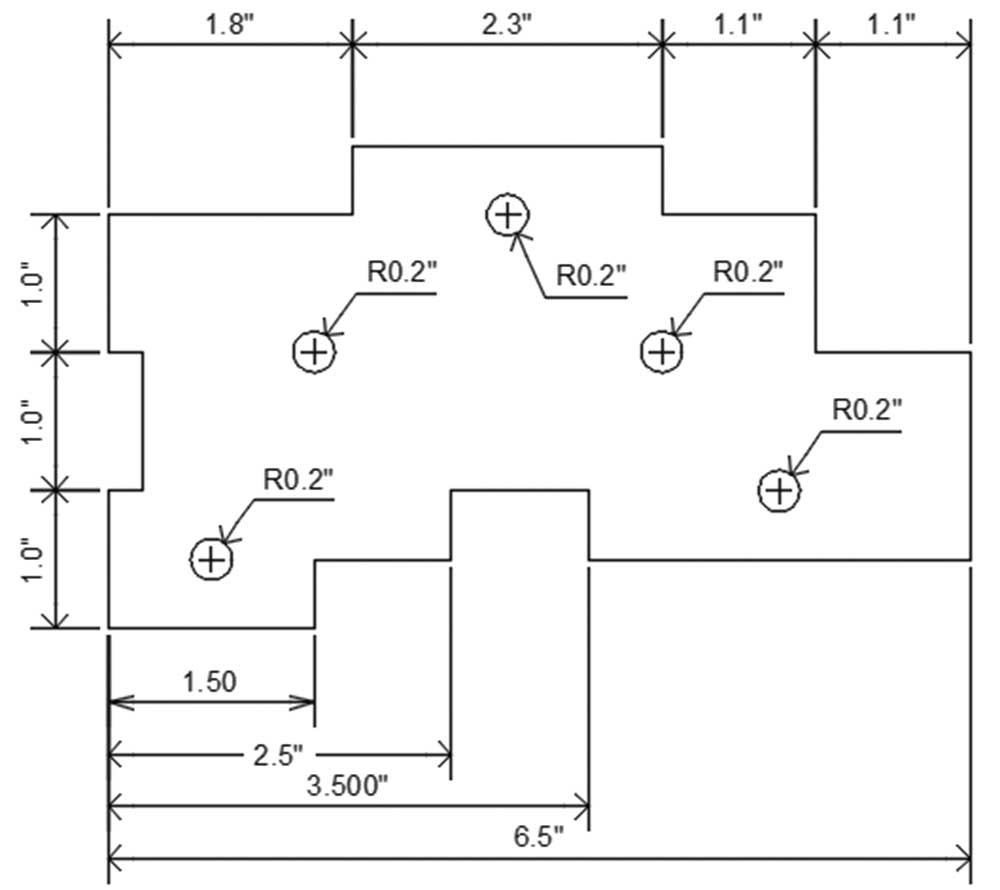

向左平移以找到另一个图形
将当前图层设为 Dimension
使用快速标注（Quick Dimension）为图形的顶部创建连续标注
使用快速标注（Quick Dimension）为图形的底部创建基线标注
使用快速标注（Quick Dimension）为内部所有圆创建半径标注，使半径标注指向右上方
使用夹点确保所有半径标注都在图形内部
选择左侧显示的唯一个标注以显示其夹点。将鼠标悬停在下面的夹点上，当菜单出现时，选择"连续标注"（Continue Dimension）并再添加两个标注
缩放到读数为 1.5" 的标注。单击它以显示夹点，单击鼠标右键并选择"标注样式"（Dimension Style），然后选择 Standard。这个特定的标注块发生了什么变化？
