蜗蜗2.12 使用捕捉和栅格精确指定点
捕捉（Snap）和栅格（Grid）将是帮助我们在 XY 平面中精确指定点的第三种方法。
默认情况下，鼠标并不精确，因此我们不能依赖它来确定点。我们需要控制它的移动，这正是捕捉的唯一功能。捕捉可以控制鼠标在 X 和 Y 方向上以精确的距离跳跃。
栅格本身并不是一个精确的工具，但它将补充捕捉功能。它将显示模拟绘图纸的水平线和垂直线。要打开/关闭捕捉，请使用状态栏中的以下按钮：
要打开/关闭栅格，请使用状态栏中的以下按钮：
很可能，同时打开两者并没有帮助；你需要修改设置以满足自己的要求。使用捕捉按钮右侧的小三角，你将看到以下内容：

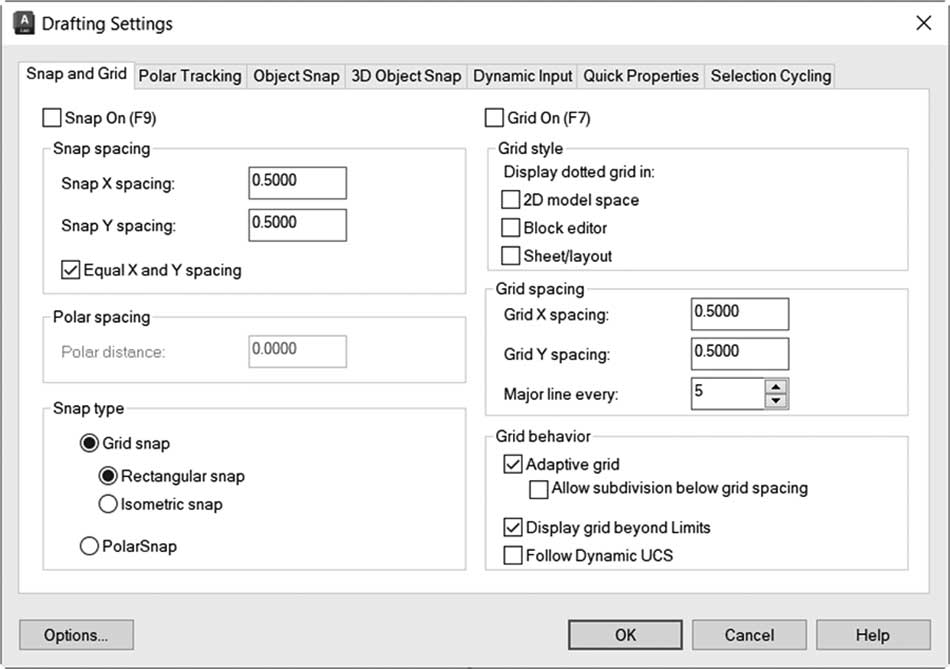

选择捕捉设置选项；将弹出草图设置（Drafting Settings）对话框：
输入捕捉 X 轴间距和捕捉 Y 轴间距（默认情况下它们相等）。取消选中复选框以使它们不相等。对 X 和 Y 方向的栅格间距执行相同操作。如果你希望栅格跟随捕捉，请将栅格间距设置为零。在栅格中，有主栅格线和次栅格线；设置主栅格线频率。
设置你是否希望以点状显示栅格（就像 AutoCAD 2011 之前那样）以及显示位置（2D 模型空间、块编辑器或图纸布局）。
栅格行为设置仅用于 3D。
指定捕捉类型：栅格捕捉或极轴捕捉。
用户可以使用功能键打开/关闭捕捉和栅格：
-
F9= 捕捉开/关 -
F7= 栅格开/关
