19.6 约束栏与显示和隐藏

19.6 约束栏与显示和隐藏

19.6.1 约束栏

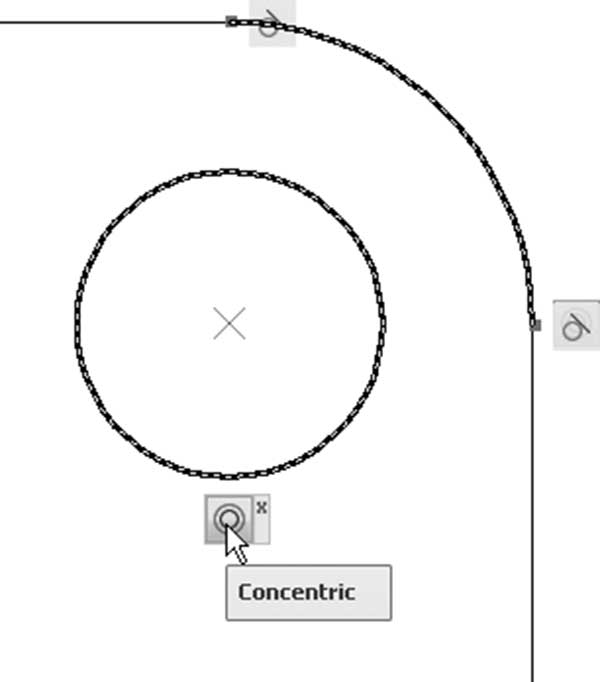

约束栏（Constraint Bar）是在对对象应用几何约束后出现在对象旁边的小栏。将鼠标悬停在小栏上会将其高亮显示，同时高亮显示受影响的对象。请参见下图：

另一方面，如果您将鼠标悬停在应用了几何约束的对象上，约束栏也会高亮显示。有时一个对象可能持有多个约束，因此约束栏将显示更多按钮。

右键单击约束栏中的按钮将显示以下菜单：

以下是命令的列表：

• 删除（Delete）命令将删除选定的几何约束；您也可以使用键盘上的常规 Del 键

• 隐藏当前约束栏（即使它包含多个按钮）

• 隐藏当前绘图中的所有约束

• 显示约束栏设置（Constraint Bar Settings），前面已经讨论过

用户可以将约束栏从其默认位置移动到任何其他所需位置；要将约束栏固定到任何位置，请单击并拖动到新位置。

19.6.2 显示和隐藏

用户可以控制约束栏的可见性。用户可以控制是显示还是隐藏所有对象或某些对象的约束栏。

要发出这组命令，请找到几何（Geometric）面板以发出以下命令之一：

这些命令是：

• 显示/隐藏（Show/Hide）：您可以选择一些对象以显示约束，选择一些对象以隐藏约束

• 全部显示（Show All）：将显示所有对象的所有约束

• 全部隐藏（Hide All）：将隐藏所有对象的所有约束
