23.6 使用现有图形创建图纸集

如果您非常擅长创建布局，并且不想重复工作（一次用于创建布局，第二次用于创建图纸），您可以允许 AutoCAD 获取您的所有布局并从它们创建图纸。此外，您可以要求 AutoCAD 将您创建的文件夹结构用作您的子集结构。使用此方法，布局中的任何内容都将被视为图纸的一部分，但视口不会是外部参照。

当图纸集管理器选项板打开时，选择新建图纸集（New Sheet Set）选项，将出现以下对话框：

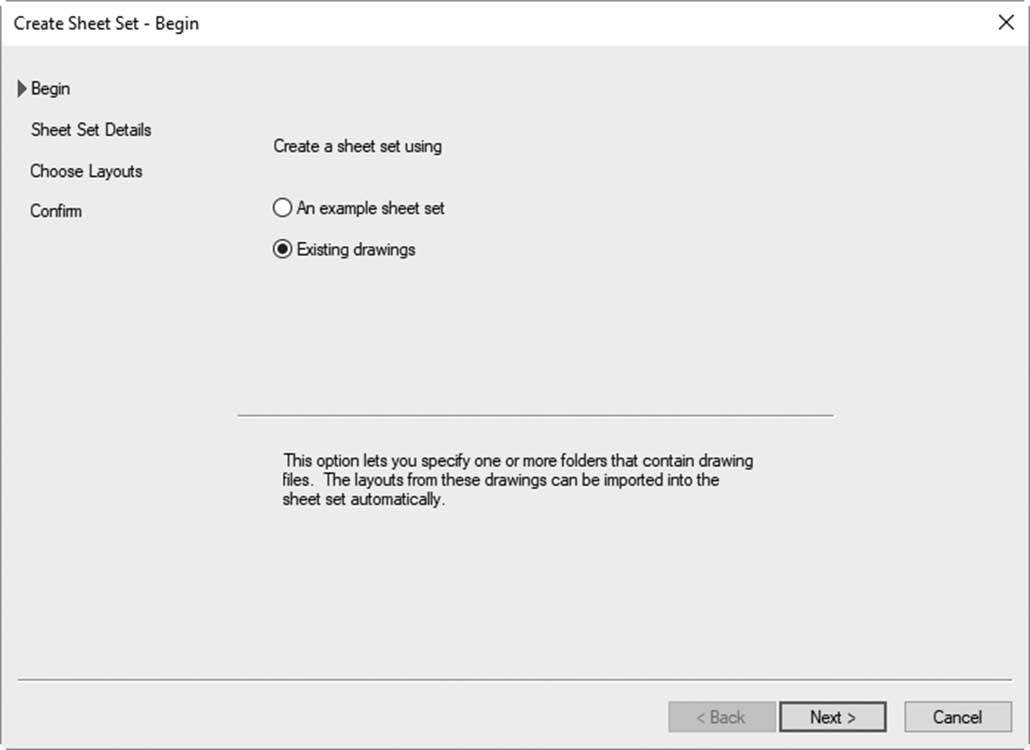

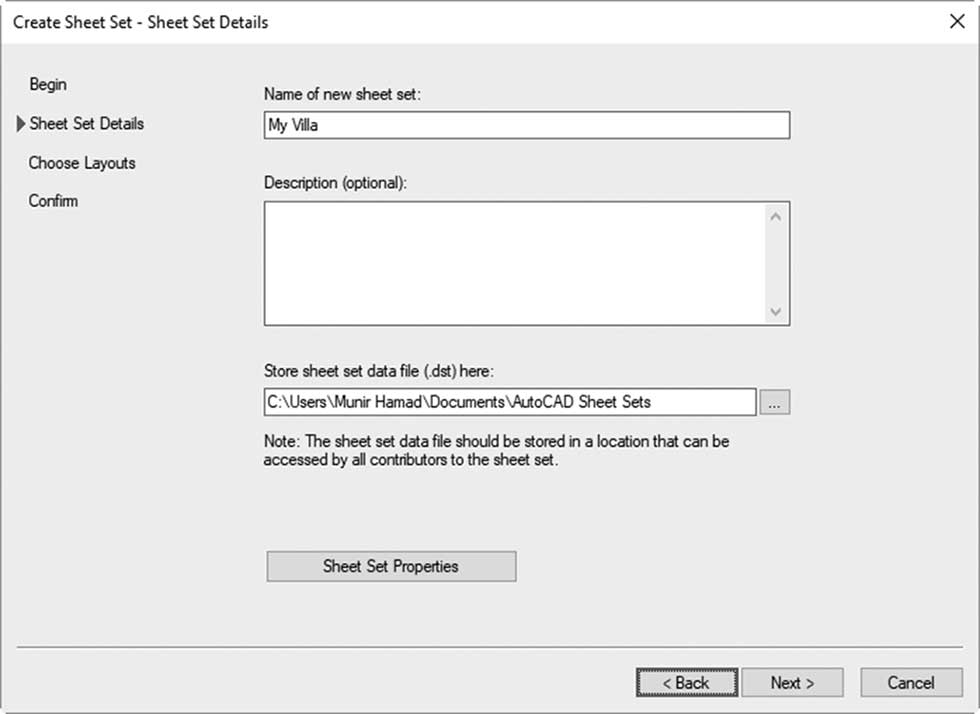

选择现有图形（Existing drawings）选项，单击下一步，您将看到以下对话框：

用户应该执行以下操作：

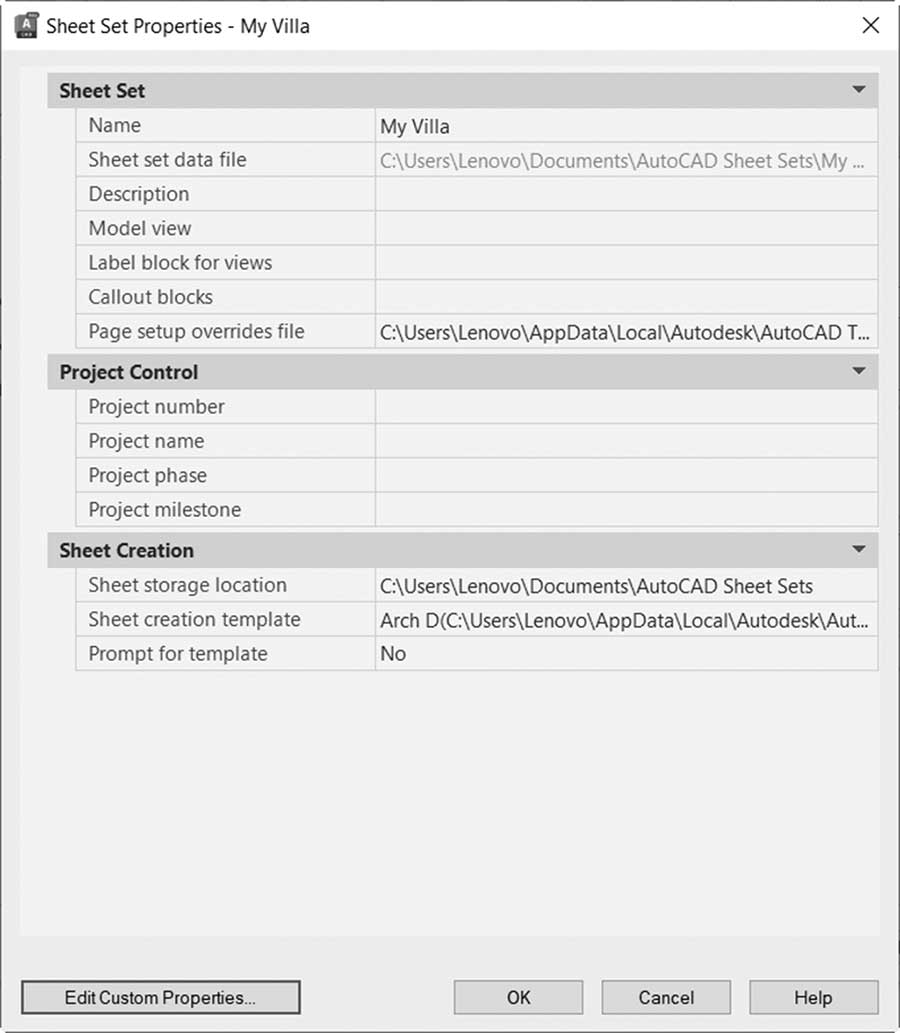

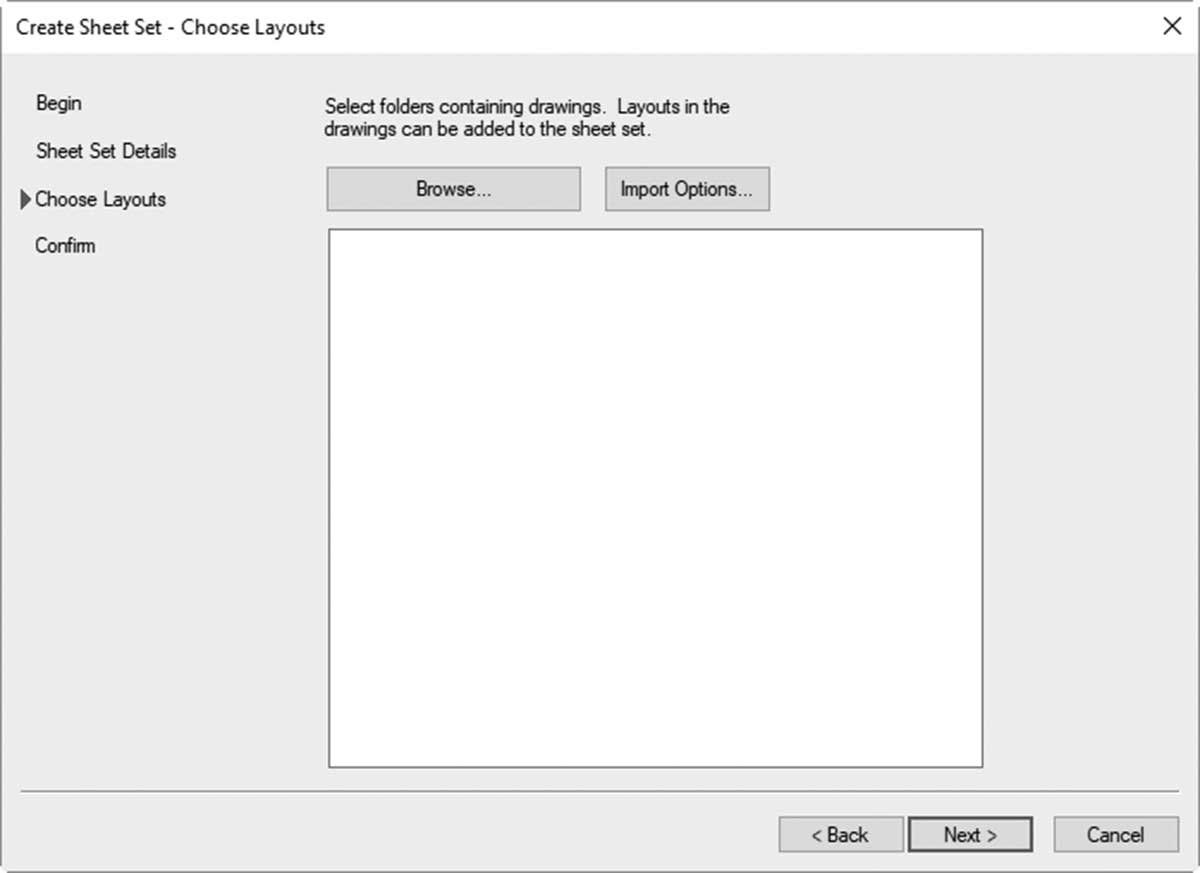

它们与第一种方法中讨论的特性相同。单击"确定"，然后单击"下一步"，您将看到以下对话框：

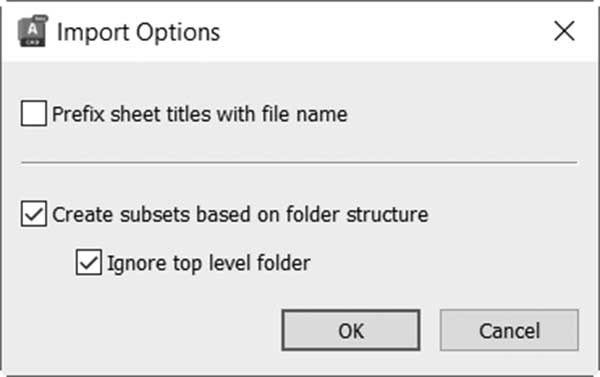

要控制布局的输入，请单击输入选项（Import Options）按钮以查看以下对话框：

控制以下全部或任何一项：

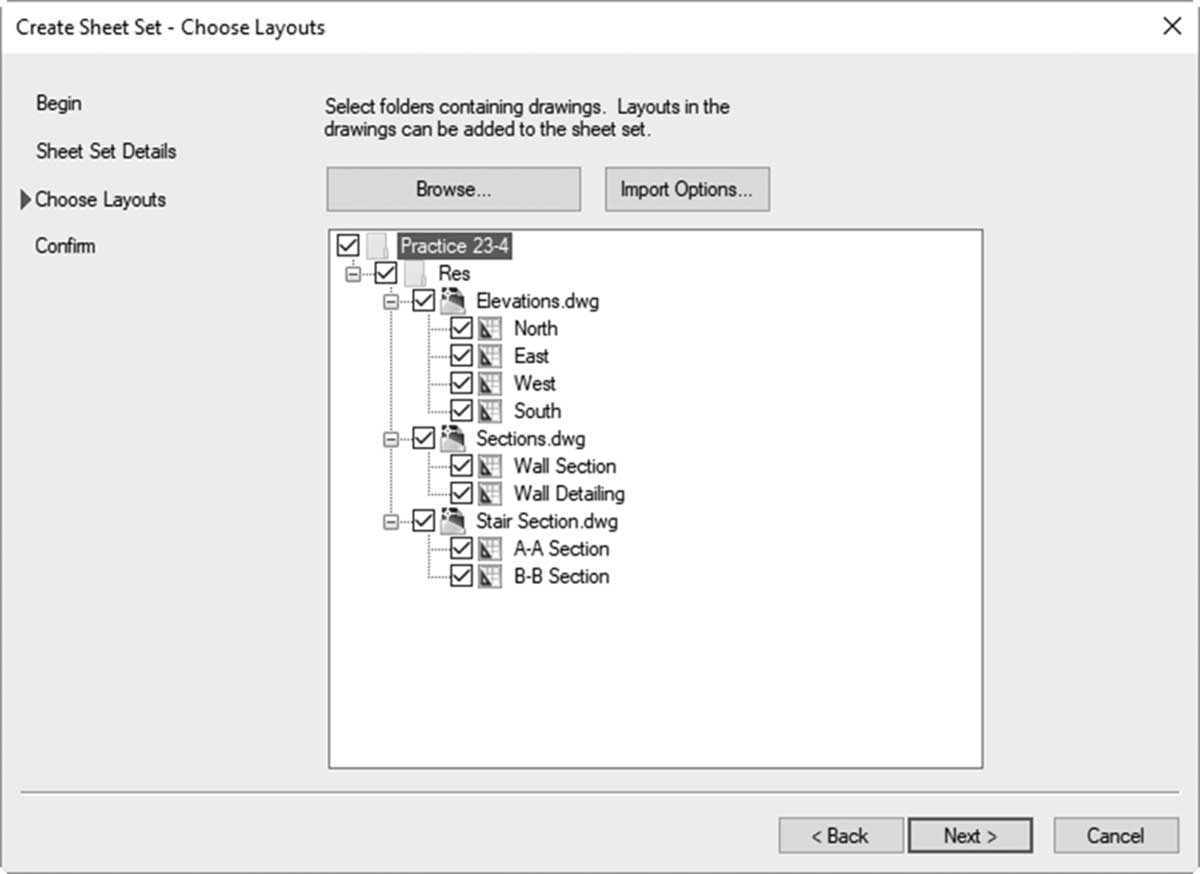

完成后单击"确定"，然后单击"浏览（Browse）"按钮以选择包含所需文件的文件夹，这些文件包含所需的布局。然后用户将能够挑选哪些文件/布局将包含在输入过程中。您将看到以下内容：

完成后，单击"下一步"跳到最后一步。

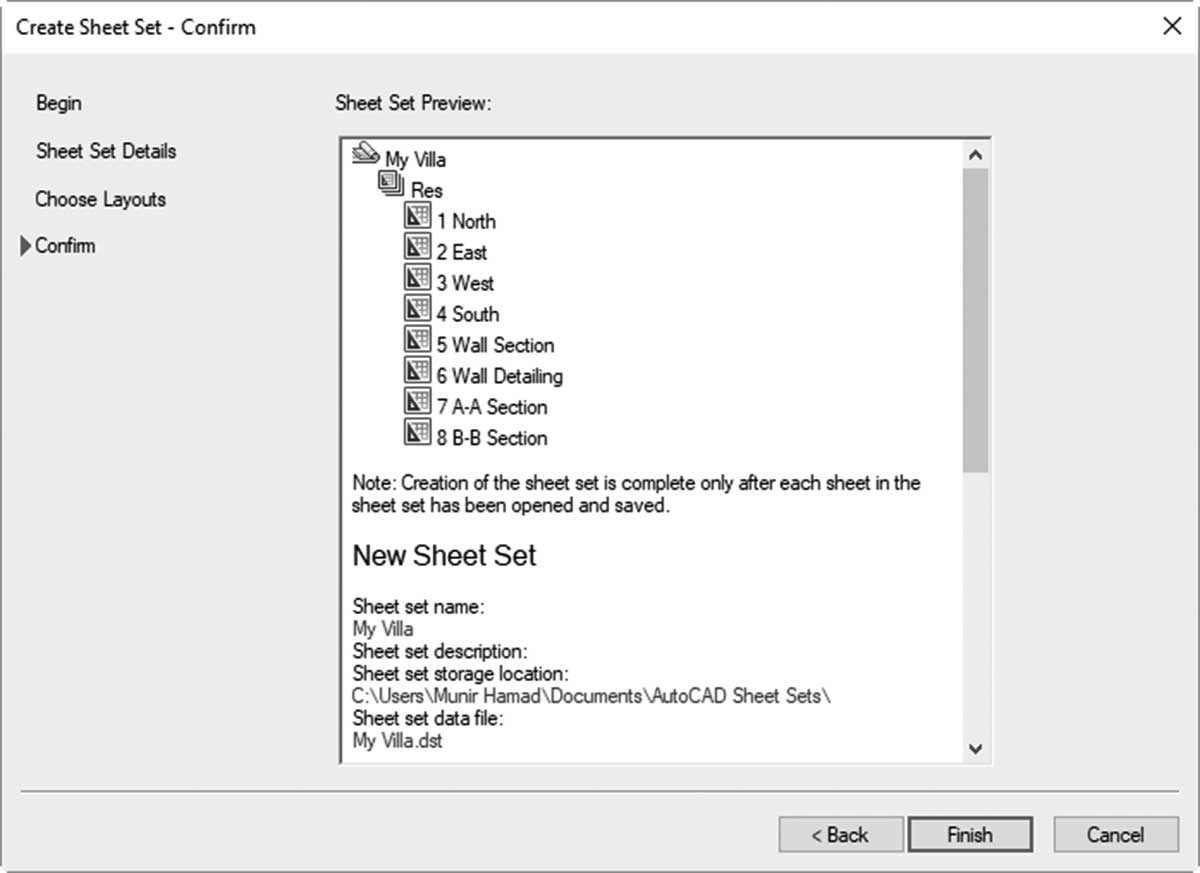

您将看到确认页面；单击"完成（Finish）"按钮以完成创建过程：

图纸集管理器将类似于以下内容：

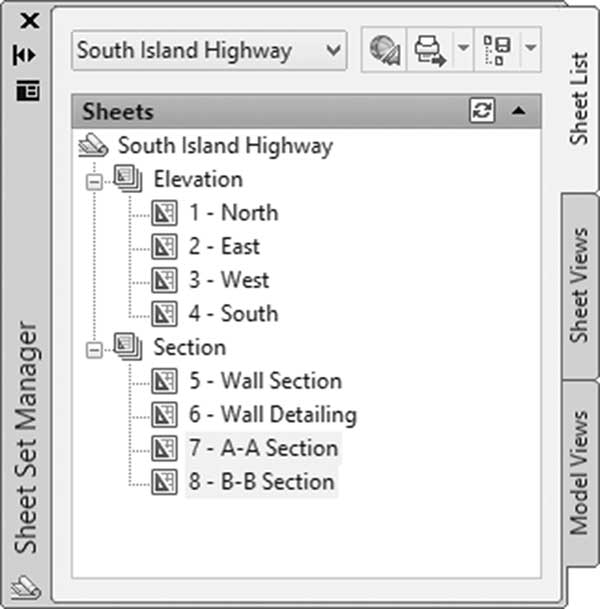

正如您所看到的，我们只带来了图纸，因此我们需要创建子集来使用拖放技术排列它们。请参见以下图示：

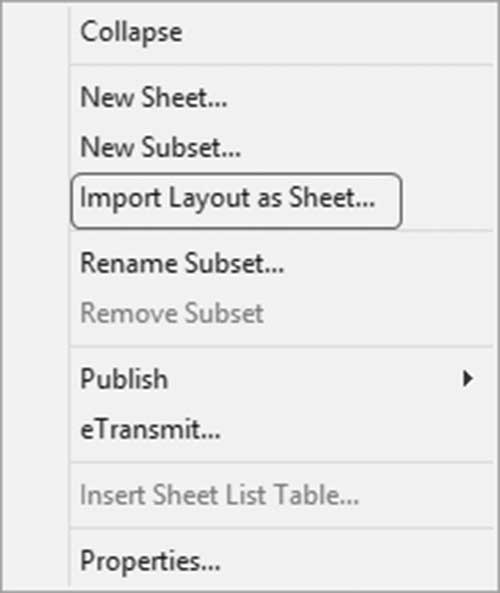

另一个有用的工具（可用于第一种和第二种方法）是将布局作为图纸输入。转到所需的子集，然后右键单击，您将看到以下菜单；选择"将布局作为图纸输入（Import Layout as Sheet）"选项：

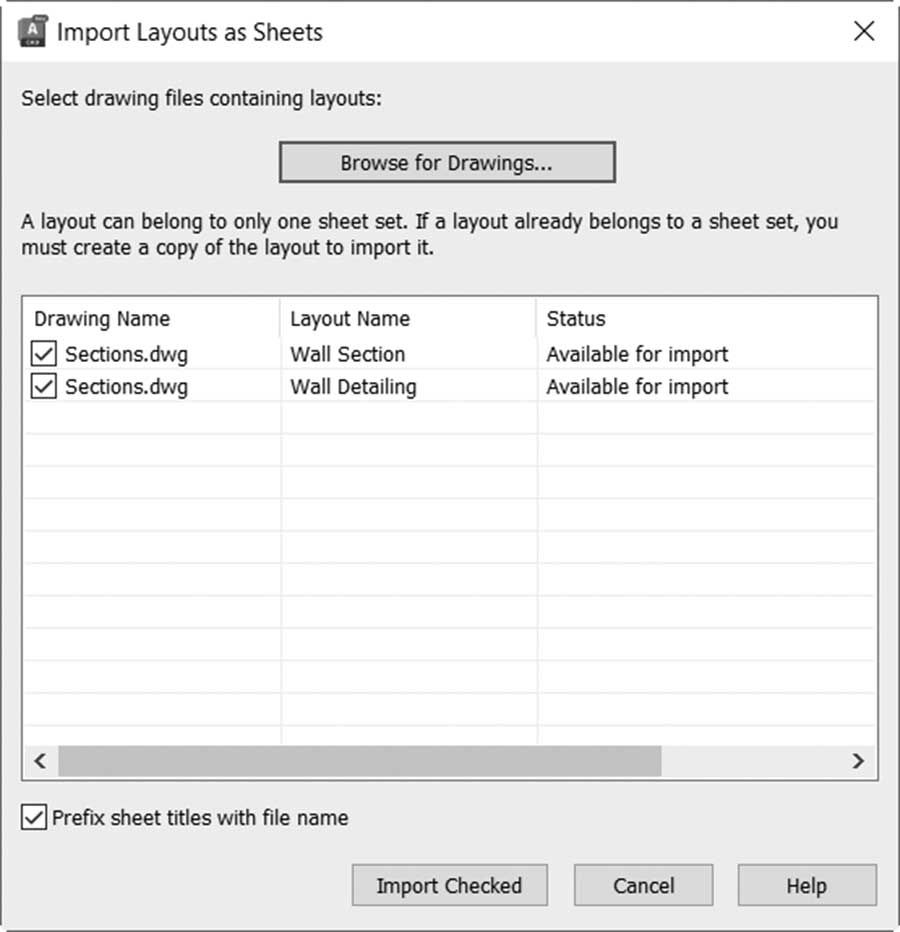

单击"浏览图形（Browse for Drawings）"按钮并选择所需的文件，您将看到以下内容：

在上面的示例中，您选择了两个文件，每个文件包含一个布局；您可以输入其中一个布局或两者都输入。单击"输入选中的内容（Import Checked）"按钮以结束输入过程。

练习 23-4 使用现有图形创建图纸集

启动 AutoCAD 2025
确保至少打开了一个空文件
使用现有图形创建标题为"Mira House"的新图纸集。将其保存在 PracticeChapter 5Sheet SetsPractice 23-4
您将在 PracticeChapter 5Sheet SetsPractice 23-4Res 中找到包含所需布局的图形
取消选中 Stair Section.dwg 文件，只从 Elevations.dwg 和 Sections.dwg 中获取布局
创建三个子集：Elevations、Sections 和 Stair Sections
使用拖放技术，将 North、East、West 和 South 移动到 Elevations 子集；将 Wall Section 和 Wall Detailing 移动到 Sections
右键单击 Stair Sections 子集并选择"将布局作为图纸输入"
浏览以下文件夹：PracticeChapter 5Sheet SetsPractice 23-4Res，并选择 Stair Section.dwg
输入两个布局
将两个输入的图纸重新编号并重命名为 7-A-A Section 和 8-B-B Section
关闭图纸集
