10.1 如何为新项目准备图纸

为了为新项目准备图纸，请执行以下步骤：

基于 acad.dwt 或 acadiso.dwt 新建一个图形

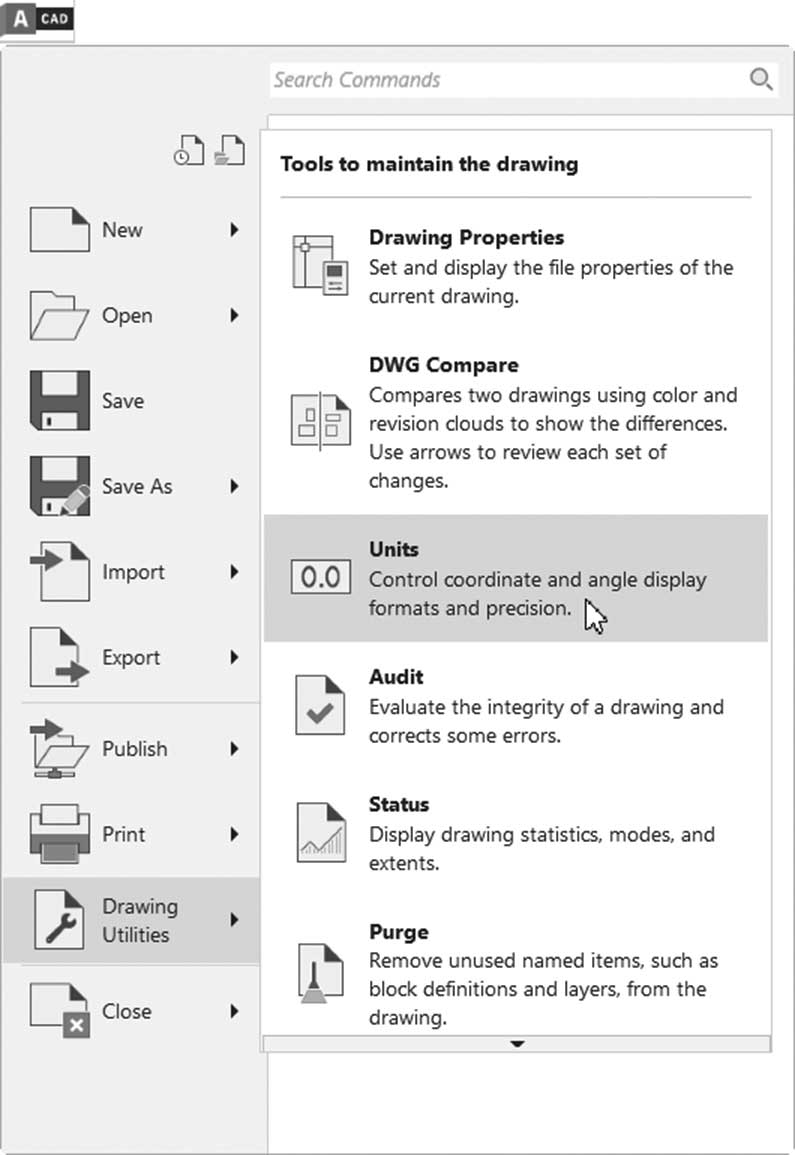

设置图形单位（Drawing Units）。从应用程序菜单（Application Menu）中选择绘图实用程序/单位（Drawing Utilities/Units）

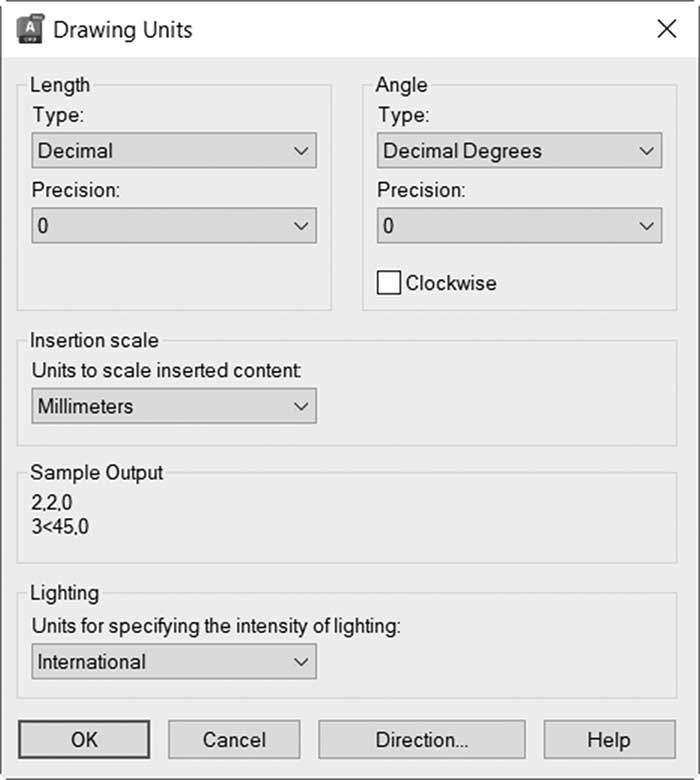

您将看到以下对话框：

通过选择以下选项之一来选取所需的长度类型（Length Type）：建筑（Architectural）（示例：2'-4 8/16"）、小数（Decimal）（示例：25.5697）、工程（Engineering）（示例：3'-5.6688"）、分数（Fractional）（示例：16 3/16）或科学（Scientific）（示例：8.9643E+03）
通过选择以下选项之一来选取所需的角度类型（Angle Type）：十进制度数（Decimal Degrees）（示例：36.7）、度/分/秒（Deg/Min/Sec）（示例：47d25'31"）、百分度（Grads）（示例：60.7g）、弧度（Radians）（示例：0.6r）或勘测单位（Surveyor's Units）（示例：N 51d25'31" E）
为长度和角度单位设置精度（Precision）。例如，为小数单位选取小数位数，从无小数位到八位小数
AutoCAD 角度默认设置为逆时针，但您可以将其切换为顺时针（clockwise）
在插入比例（Insertion scale）下，指定用于缩放插入内容的单位（Units to scale inserted content），这已在第 6 章中讨论过

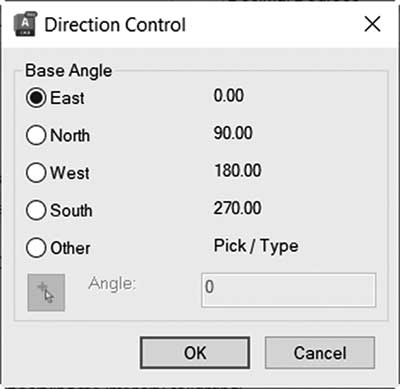

单击方向（Direction）按钮，您将看到以下对话框：

将东（East）方向改为 0（零）度角，从而其他角度也随之改变（我们建议保留此设置不变）
此步骤将结束单位（Units）命令
设置图形界限（Drawing Limits）。图形界限是您的工作区域。您将使用两个对角点来指定它：左下角和右上角。要正确设置图形界限，请回答这两个问题：我的图形中 X 和 Y 方向最长的尺寸是多少？AutoCAD 单位对我来说意味着什么（是米、厘米、英寸还是英尺）？
如果您显示了菜单栏，请选择格式/图形界限（Format/Drawing Limits），或者您可以在命令行窗口中输入limits。您将看到以下提示：


指定左下角点或 [开(ON)/关(OFF)] <0,0>:**** 指定右上角点 <12,9>:
