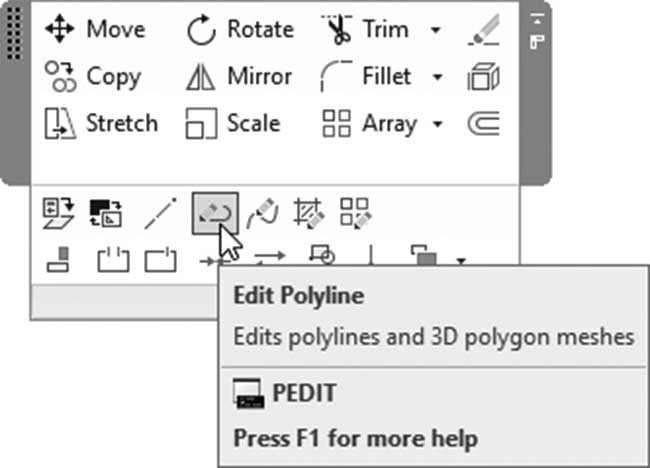

这是一个特殊的编辑命令，只能处理多段线（Polyline）。它可以完成普通修改命令无法完成的某些操作。我们在讨论将直线和圆弧转换为多段线（Polyline）时已经见识过它的部分功能。要发出该命令，请转到默认选项卡，找到修改面板，然后选择编辑多段线按钮：

另一种方式是双击多段线（Polyline）。用户将看到以下提示：


选择多段线或 [多条(M)]:

输入选项 [闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]:

如您所见，AutoCAD 要求选择一条多段线（Polyline）以执行众多编辑选项之一。不过，AutoCAD 也能够处理多条（Multiple）多段线（Polyline）。我们将首先介绍单条多段线（Polyline）的编辑选项，然后再介绍多条多段线（Polyline）的选项：

11.6.1 打开和闭合选项

如果选中的多段线（Polyline）是闭合的，则会显示打开（Open）选项，反之亦然。这两个选项没有提示，因为 AutoCAD 会记住最后绘制的线段并将其删除，从而创建打开的多段线（Polyline）。

11.6.2 合并选项

此选项将直线和圆弧合并到第一个选中的多段线（Polyline）上。用户将看到以下提示：


选择对象:

系统会提示您选择要合并到所选多段线（Polyline）上的对象。

11.6.3 宽度选项

此选项将为选中的多段线（Polyline）指定宽度。用户将看到以下提示：


指定所有线段的新宽度:

11.6.4 编辑顶点选项

此选项将选择多段线（Polyline）中的一个顶点，然后对该顶点执行编辑操作。许多 AutoCAD 专家一致认为，此选项极其冗长、繁琐且非常困难。相反，用户可以分解多段线（Polyline），执行所有/任何常规修改命令，然后将直线和圆弧合并为一条多段线（Polyline）。用户将看到以下提示：


输入选项 [下一个(N)/上一个(P)/打断(B)/插入(I)/移动(M)/重生成(R)/拉直(S)/切向(T)/宽度(W)/退出(X)] <下一个>:

注意

用户可以使用夹点（Grips）和特性（Properties）选项板来编辑顶点。

11.6.5 拟合、样条曲线和非曲线化选项

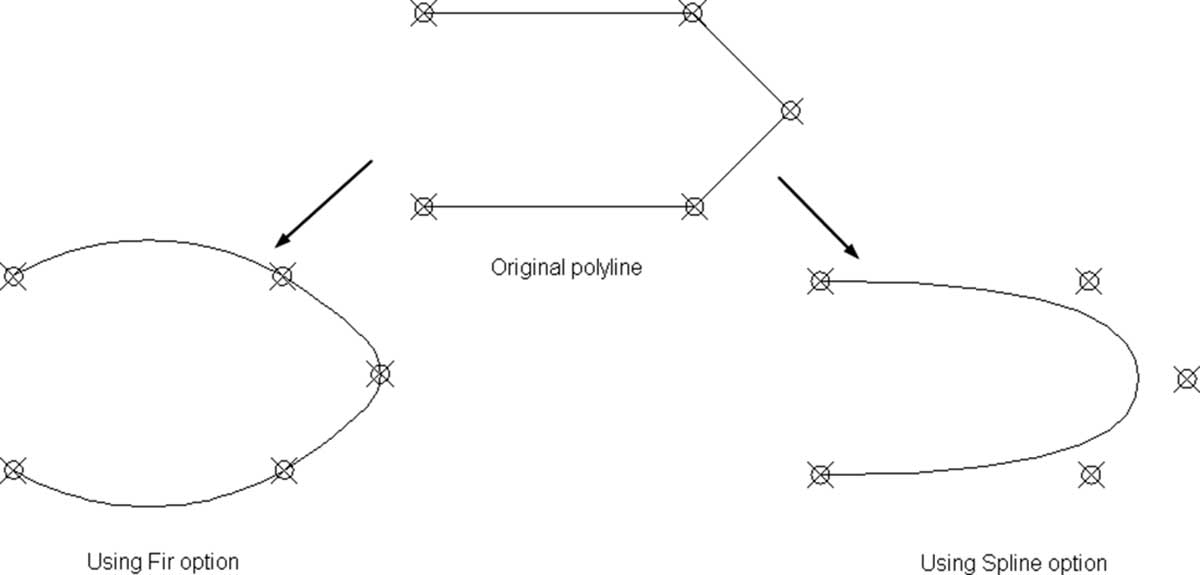

拟合（Fit）和样条曲线（Spline）都是将直线段多段线（Polyline）转换为曲线多段线（Polyline）的选项，但使用两种不同的方法；请查看下图：

从上图可以看出，每个命令处理过程的方式不同：

拟合（Fit）选项将使用相同的顶点，并用曲线连接它们，因此被认为是一种近似方法
样条曲线（Spline）选项将顶点用作控制点来绘制所需的曲线。此方法将显示更精确的曲线

非曲线化（Decurve）选项将把曲线形状的多段线（Polyline）转换回直线段多段线（Polyline）。

11.6.6 线型生成选项

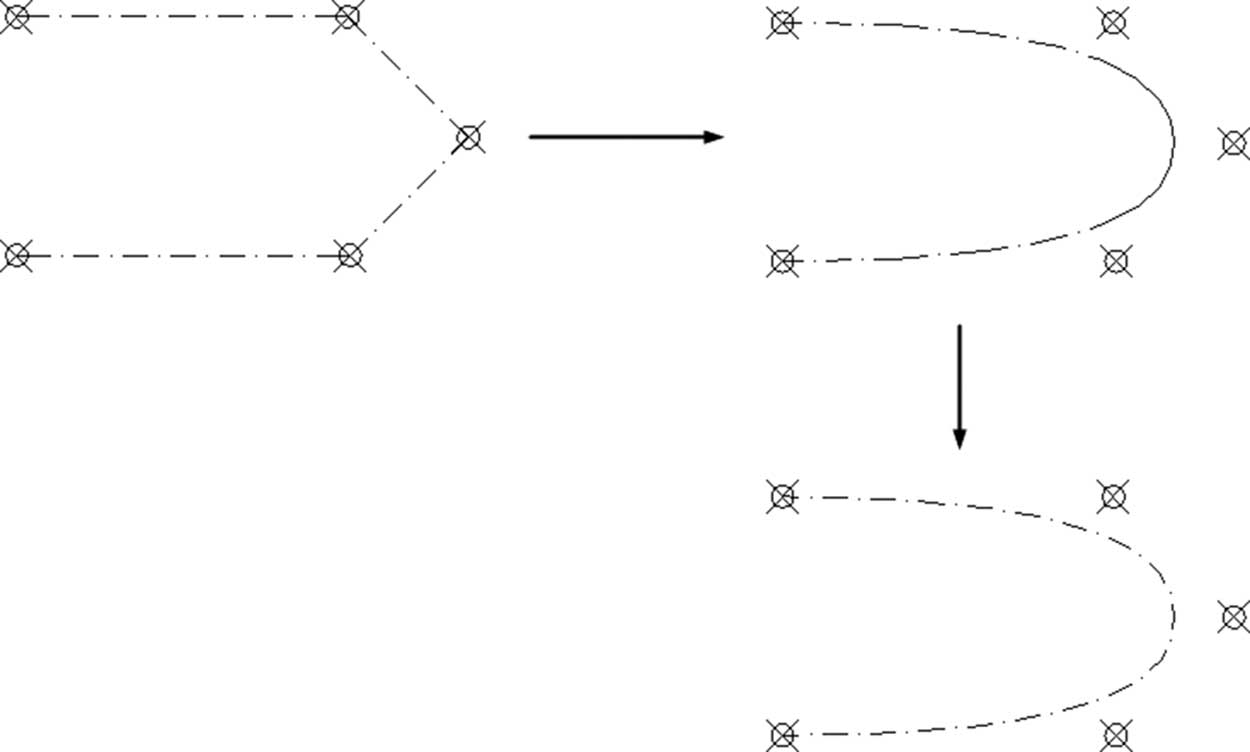

此选项允许由直线转换为曲线的多段线（Polyline）保留原始线型。请参见下图：

用户将看到以下提示：


输入多段线线型生成选项 [开(ON)/关(OFF)] <关>:

为了保留线型，请在此提示下输入开（ON）。

11.6.7 反转选项

此选项将反转多段线（Polyline）中顶点的顺序。当使用特殊线型时（如下所示），这一点会很明显：

系统变量 PLINEREVERSEWIDTHS 将控制是否反转多段线（Polyline）的宽度。如果值为 0（零），则不反转多段线（Polyline）；如果值为 1，则反转多段线（Polyline）的宽度。请参见下图：

11.6.8 多条选项

此命令将使用单个修改命令修改多条多段线（Polyline）。此命令的另一个任务是合并多段线（Polyline）。这与前面讨论的合并（Join）选项不同，前者是针对单条多段线（Polyline）合并直线和圆弧；此选项是将多条多段线（Polyline）合并为一条多段线（Polyline）。您将看到以下提示：


选择对象:

选择对象:

输入选项 [闭合(C)/打开(O)/合并(J)/宽度(W)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]:

除了编辑顶点（Edit Vertex）选项外，它与编辑单条多段线（Polyline）完全相同。如果选择合并（Join）选项，您将看到以下提示：


合并类型 = 延伸

输入模糊距离或 [合并类型(J)] <0.0000>:

第一行显示的是合并类型（Join Type）的当前值，即延伸（Extend）；要更改它，请调用合并类型（Jointype）选项，将看到以下提示：


输入合并类型 [延伸(E)/添加(A)/两者(B)] <延伸>:

有三种合并类型：

延伸（Extend）：表示 AutoCAD 将把两个端点相互延伸以合并多条多段线（Polyline）
添加（Add）：表示 AutoCAD 将在两个端点之间添加一条直线
两者（Both）：表示 AutoCAD 将同时使用两种方法

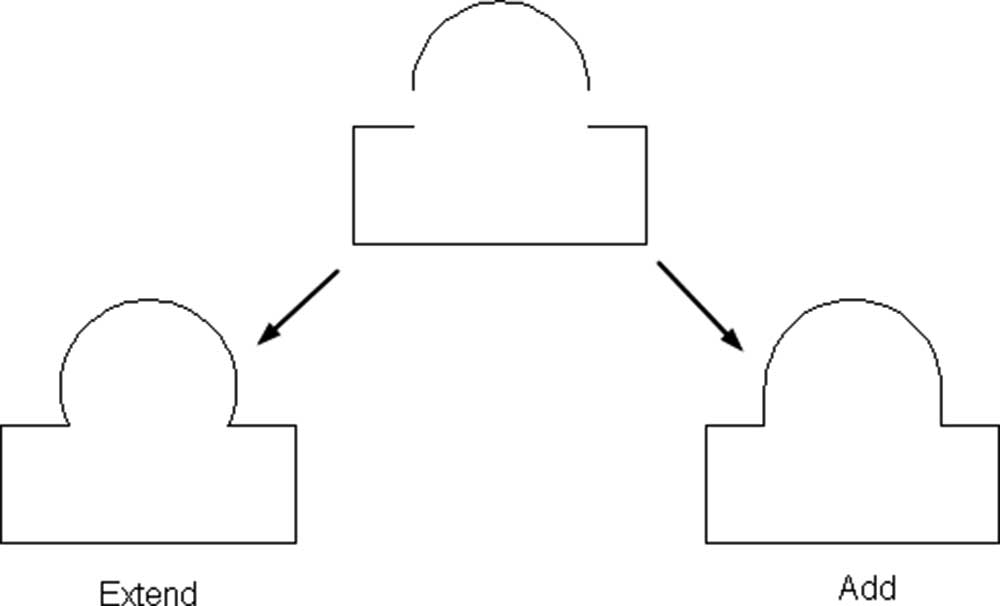

AutoCAD 还需要知道模糊距离（Fuzz distance），即要合并的两条多段线（Polyline）端点之间可接受的最大距离。如果距离大于此值，AutoCAD 将拒绝合并多段线（Polyline）。请参见下图：

关于编辑多段线（Polyline Edit）命令的最后一点说明：专业用户倾向于在绘图和编辑时减少步骤，AutoCAD 可以帮助他们实现这一点。系统变量 PEDITACCEPT 可以帮助他们减少一个步骤，它假定在多段线（Polyline）命令中选择第一个对象时，答案始终为“是”：


选定的对象不是多段线

是否将其转换为多段线？

PEDITACCEPT 有两个值：

0（零）：表示 AutoCAD 将提问并等待您确认
1：表示假定答案始终为“是”

特殊对象捕捉

如果您有一条闭合的多段线（Polyline），可以使用圆心（Center）对象捕捉来捕捉到它的质心。这既包括规则形状，也包括不规则形状。

练习 11-3 编辑多段线命令

启动 AutoCAD 2025
打开 Practice 11-3.dwg 文件
检查已绘制的对象；您会发现除外部轮廓是直线外，所有对象都是多段线（Polyline）。使用编辑多段线（Polyline Edit）命令，将直线转换为多段线（Polyline）
使用编辑多段线（Polyline Edit）命令，将直线段转换为样条曲线段
使用编辑多段线（Polyline Edit）命令，保留转换后的多段线（Polyline）的虚线线型
缩放到轮廓内的两座小建筑，您会发现它们是多段线（Polyline）。但圆弧没有到达直线段。测量圆弧与直线之间的空隙，并输入合适的模糊距离（Fuzz distance）。然后合并多段线（Polyline）：左侧形状使用延伸（Extend），右侧形状使用添加（Add）

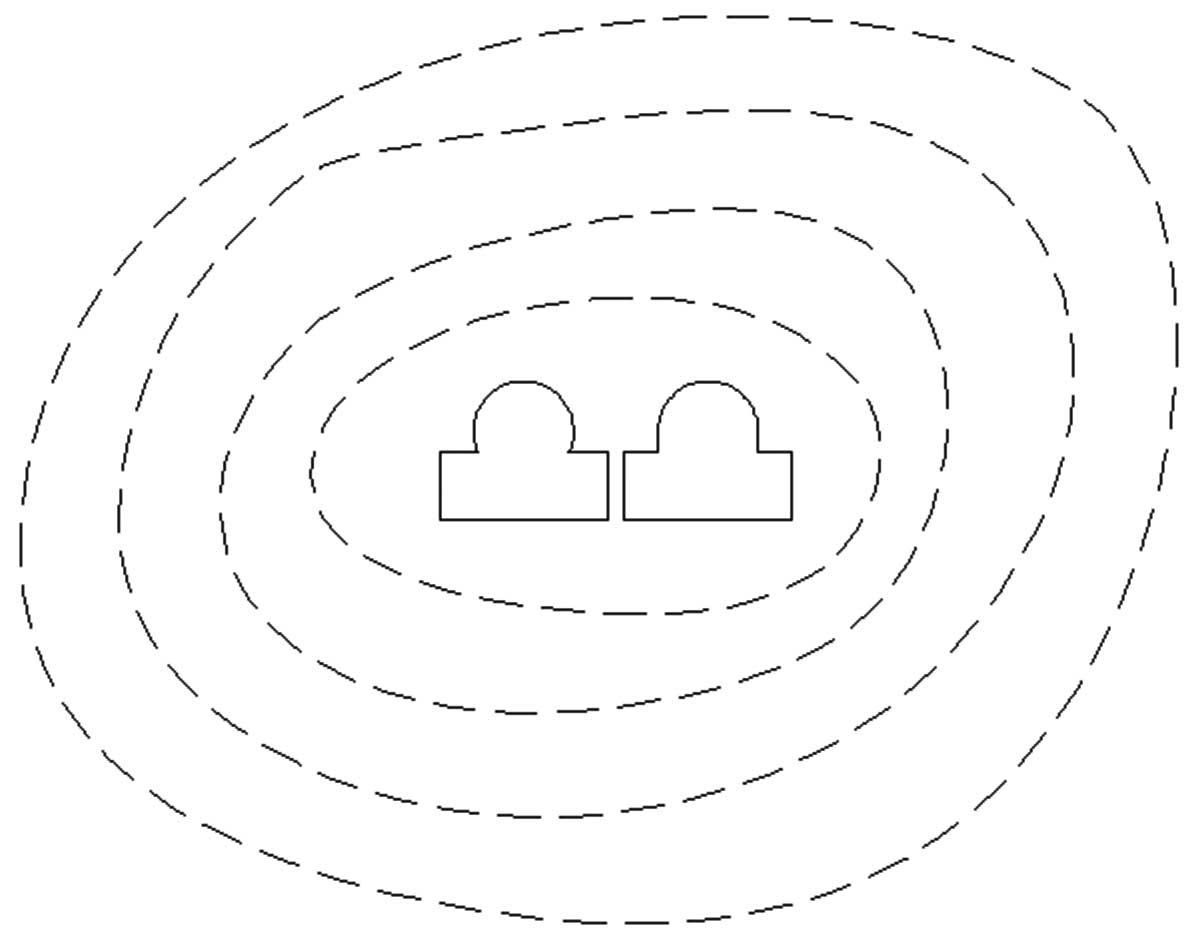

您应该得到下图所示的结果：

保存并关闭
