蜗蜗25.6 标记导入和标记辅助
-
使用标记导入（Markup Import），您可以将 PDF、PNG 或 JPG 文件作为叠加层导入到轨迹（Trace）工作空间中；这些文件包含标记，即使是手写的标记。
-
使用标记辅助（Markup Assist），您可以识别文字、修订云线和多重引线（Multileader），并将它们转换为 AutoCAD 对象
标记导入（Markup Import）
要使用标记导入（Markup Import）进行操作，请执行以下步骤：
-
打开包含原始图形的 DWG 文件
-

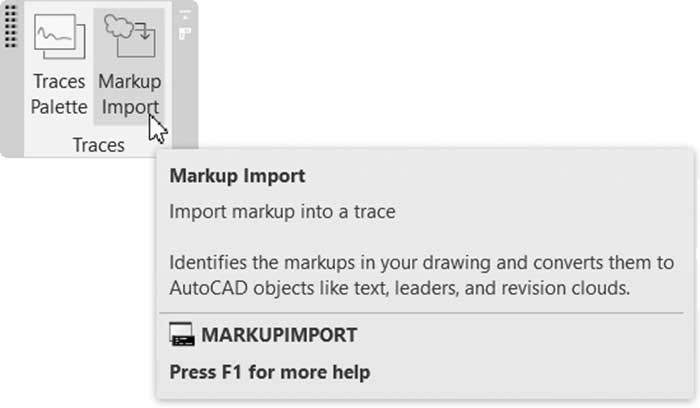

转到协作（Collaborate）选项卡，找到轨迹（Traces）面板，单击标记导入（Markup Import）按钮：

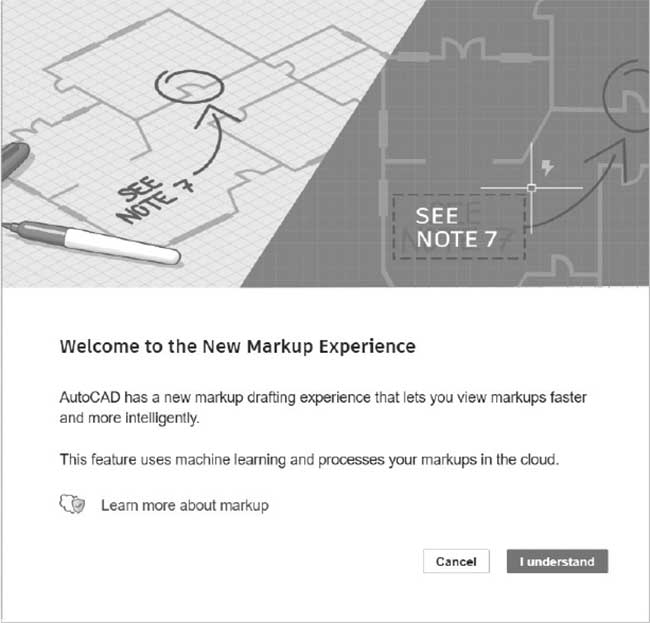

- 您将看到以下消息：
-
阅读该消息并单击我理解（I understand）按钮
-
您将看到正常的打开文件对话框，选择要作为标记导入的 PDF、JPG、PNG 文件，单击打开（Open）
-
您将进入带有粗蓝屏幕边框的轨迹（Trace）工作空间，文件将显示以下菜单供您选择命令：
-
您可以接受（Accept）导入文件、移动（Move）它、对齐（Align）它、旋转（Rotate）它、缩放（Scale）它，或撤销（Undo）该过程以重新操作
-
完成工作后，单击接受（Accept）按钮以结束导入过程
标记辅助（Markup Assist）
- 接受标记导入后，您将在屏幕顶部看到以下菜单：

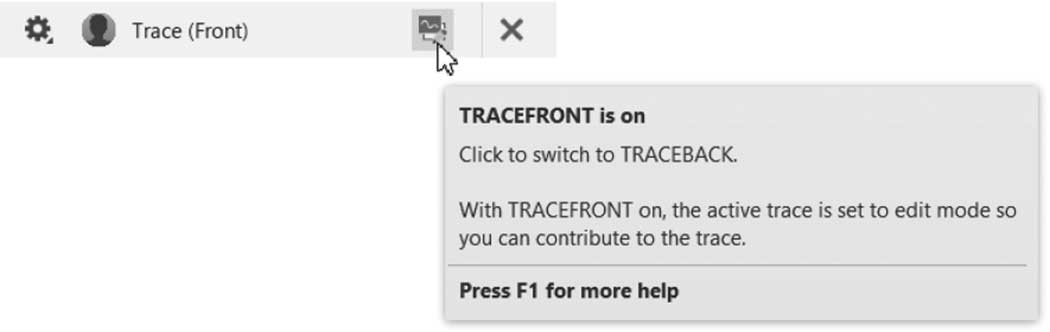

- 将鼠标悬停在右侧的按钮上，它将向您显示以下内容：
- 如果单击它，TRACEBACK 将打开。单击它。您将看到以下两个按钮：
-
FADEMARKUP 将使您已处理或想要忽略的标记淡显
-

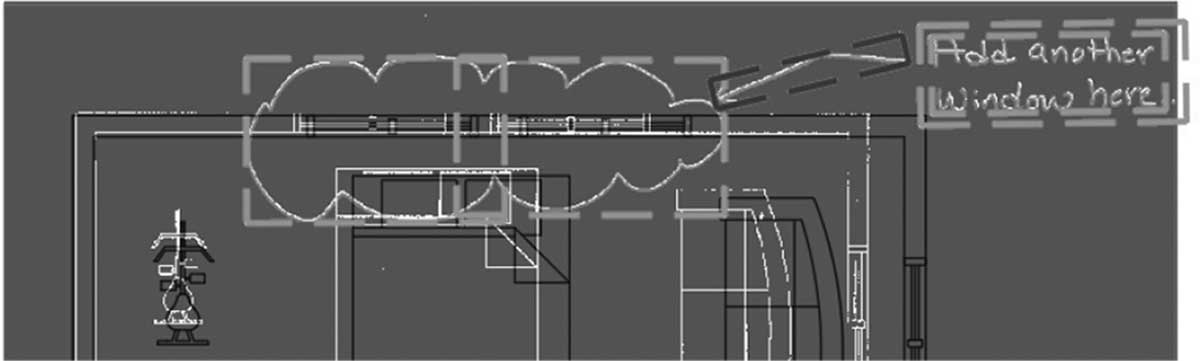

标记辅助（Markup Assist）默认处于打开状态，这将允许 AutoCAD 帮助您识别导入文件中的标记，您将看到以下内容：
- 将鼠标悬停在蓝色虚线上，它将向您显示如下消息：标记辅助识别到一个边界。单击以获取选项。如果单击，您将看到以下内容：
-
如果单击插入为修订云线（Insert as Revcloud）选项，您将向文件添加修订云线
-

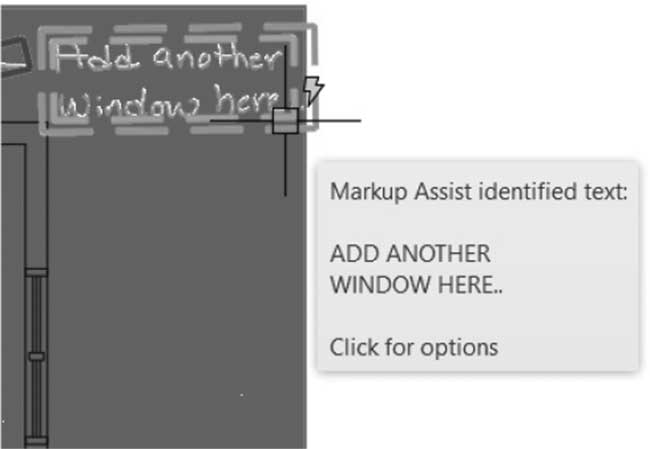

如果将鼠标悬停在双蓝色虚线上，您将看到以下内容：

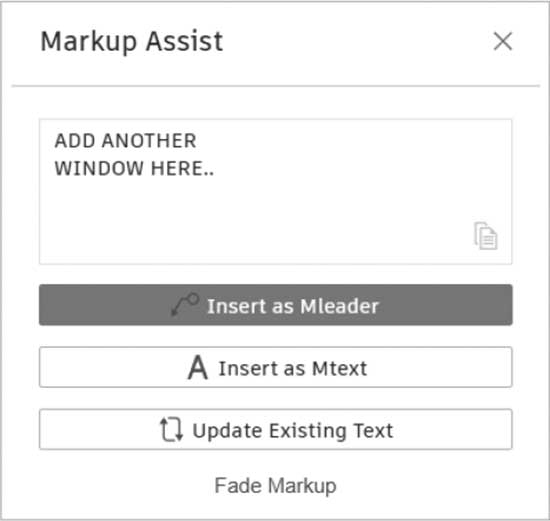

- 标记辅助识别到一个文字，并将它列给您。如果单击，您将看到以下内容：
-
您可以将其插入为多重引线（Mleader）、插入为多行文字（Mtext），或在上方的文本框中编辑文字，然后更新现有文字（Update the Existing Text）
-
如果标记包含 Move（移动）等字样，标记辅助将建议您启动移动（Move）命令
-
如果标记包含 Remove（删除）等字样，标记辅助将建议您启动删除（Erase）命令
练习 25-4 标记导入和标记辅助
-
启动 AutoCAD 2025
-
打开 Practice 25-4.dwg 文件（不要更改缩放级别）
-
启动标记导入（Markup Import）命令，并选择 Gound_Floor_With_Markup.PDF
-
使用矩形的中心将导入内容旋转 90 度
-
使用矩形的中心将其移动到文件的上部。标记导入的大小应与原始文件的大小相同
-
单击接受（Accept）以结束标记导入过程
-
切换到 TRACEBACK
-
将现有的修订云线之一转换为修订云线，并将另一个淡显
-
使用相同位置将文字转换为多重引线（Mleader），并指向修订云线
-
单击（✓）结束命令
-
拉伸修订云线以覆盖两个窗户
-
保存并关闭
