蜗蜗10.5 机械项目 – I（英制）
请执行以下步骤：
-
从指定文件夹中打开文件 Mechanical-1_Starter.dwg
-
关闭栅格
-
将单位设置为以下值：
a. 分数（Fractional）
b. 精度 0 – 1/16
c. 用于缩放插入内容的单位 = 英寸（Inches）
- 将图形界限设置为：
a. 左下角 = 0,0
b. 右上角 = 18",9"
-
双击鼠标滚轮以查看新的界限
-

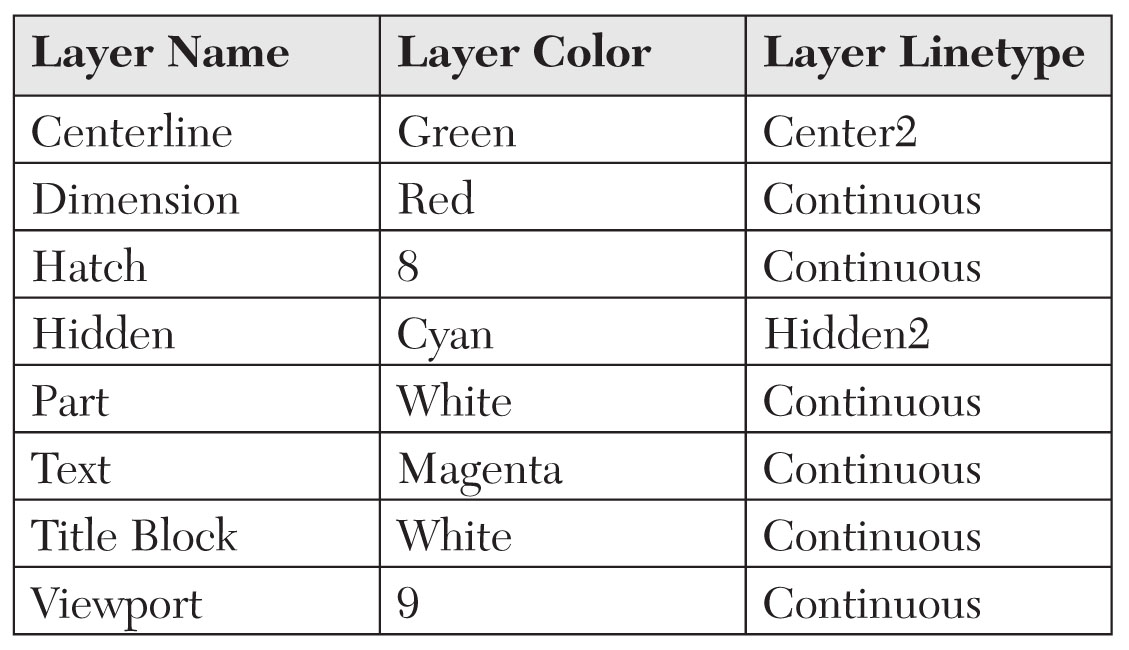

创建以下图层：
-
将文件保存到 Chapter 10Imperial 文件夹中，并将其命名为：Mechanical–1.dwg
-
将图层 Part 置为当前
-

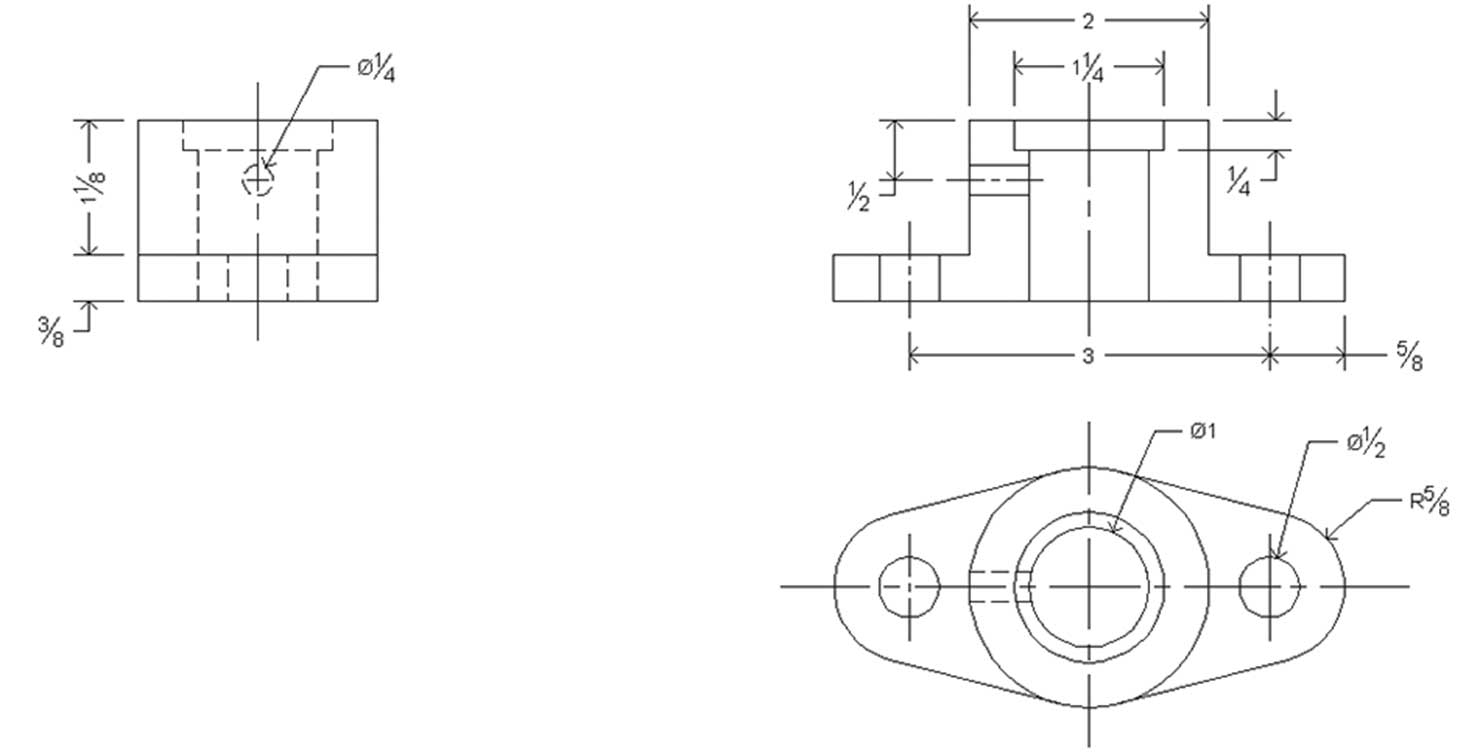

使用以下指南绘制以下机械零件的平面图、剖面图和立面图：
a. 形状的所有线条都位于图层 Part 中
b. 所有中心线都位于图层 Centerline 中
c. 所有隐藏线都位于图层 Hidden 中
d. 使用特性（Properties）选项板将任意您喜欢的线条的线型比例（Linetype scale）改为 0.5
- 暂时不标注尺寸地绘制形状：
-
将图层 Hatch 置为当前
-

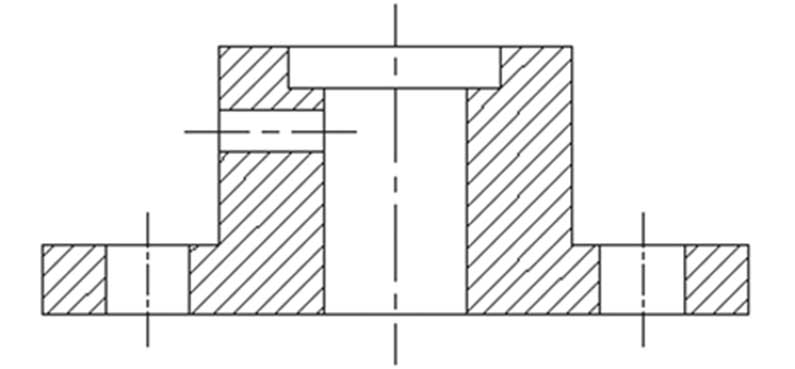

使用 ANSI31 图案并将比例设为 1，按如下所示填充形状：
-
将 Part Dim 设为当前标注样式
-
将图层 Dimension 置为当前
-

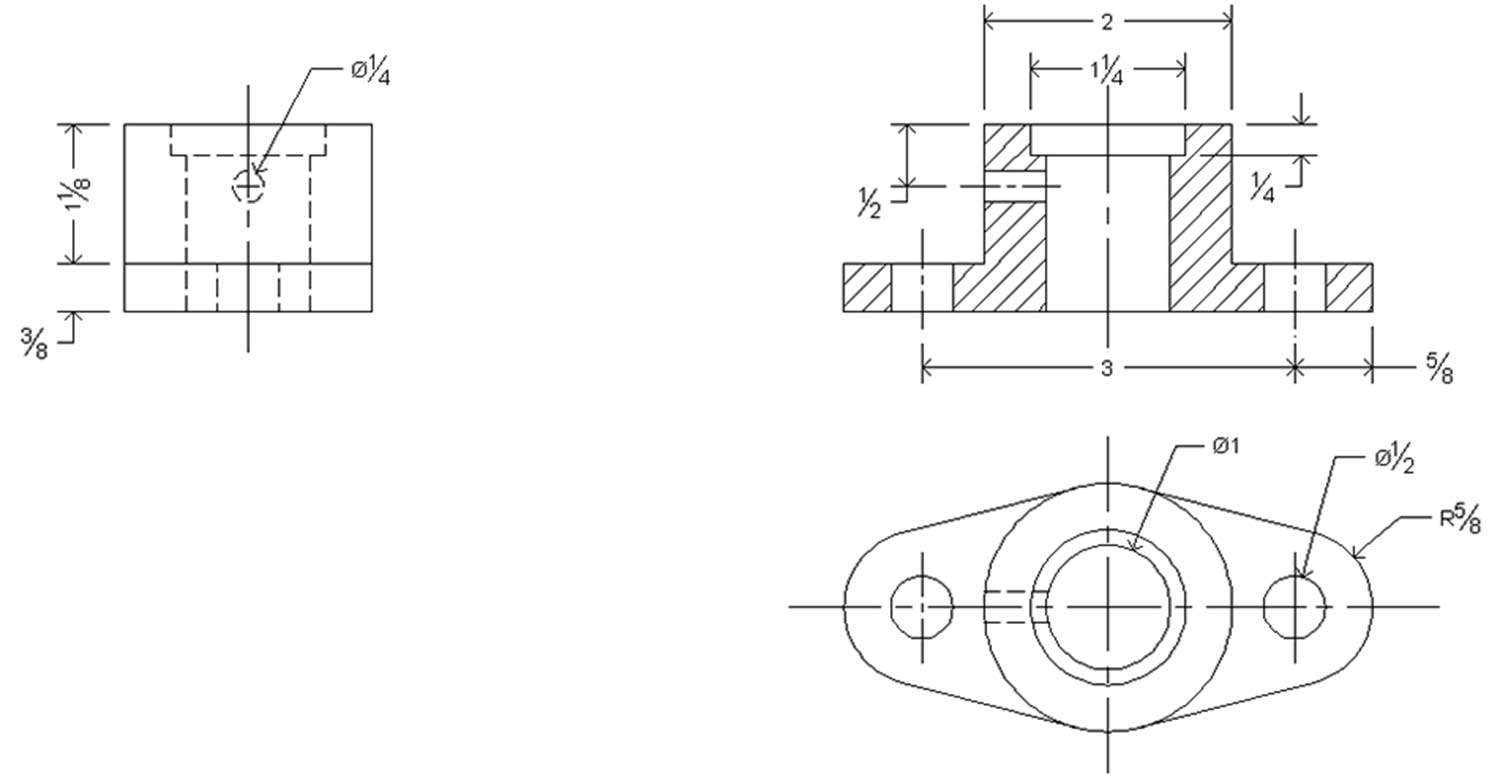

按如下所示插入标注：
-
转到布局1（Layout1）并将其重命名为 Details
-
使用页面设置管理器（Page Setup Manager），将现有页面设置修改为如下内容：
a. 打印机 = DWF6 ePlot.pc3
b. 图纸 = ANSI B（17×11 英寸）
c. 图形方向 = 横向（Landscape）
d. 确保比例 = 1:1
-
删除现有的视口
-
将图层 Title Block 置为当前
-
将文件 ANSI B Landscape Title Block.dwg 插入到布局中，使用 0,0,0 作为插入点。
-
删除布局2（Layout 2）
-
将图层 Viewports 置为当前
-

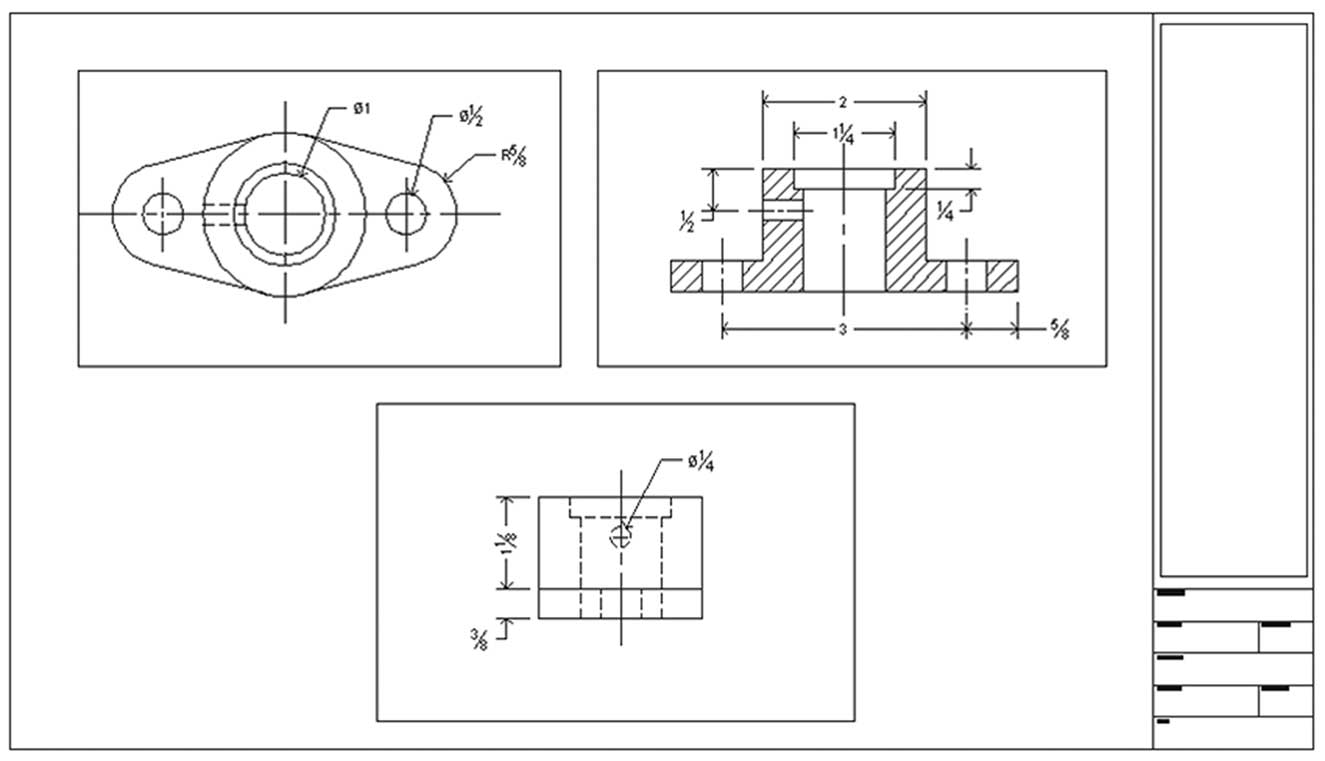

按如下所示插入三个视口，执行以下步骤：
a. 将三个视口的比例设置为 1' = 1'
b. 锁定视口
c. 按如下所示平移到形状
d. 如果您注意到隐藏线和中心线看起来像连续线，请在命令行窗口中输入 psltscale 命令，并将该变量设置为 0。然后输入 regenall 命令以重新生成所有视口，您将得到如下所示的结果：
- 保存并关闭文件
