蜗蜗17.4 什么是注释性功能？
由于我们总是从布局打印，因此需要使用视口。此外，由于我们将使用视口，因此必须为每个视口设置视口比例。视口比例将影响模型空间（Model space）中的所有对象。因此，如果在模型空间中执行图案填充、输入文字、插入标注、插入多重引线或插入包含文字的块，所有这些对象都将被缩放。如果它们被缩小，文字和标注将无法阅读，图案填充看起来也会像实心填充。
我们需要的是一种除注释对象（即图案填充、文字和标注）之外缩放所有内容的功能；此功能就是 注释性（Annotative）。
注释性功能可以在不同位置找到：
- 您可以在文字样式（Text style）中找到它；在大小（Size）下，您将看到：
- 您可以在标注样式（dimension style）中找到它；转到调整（Fit）选项卡，您将看到：
- 您可以在多重引线样式（multileader style）中找到它；转到引线结构（Leader Structure）选项卡，您将看到：
- 您可以在图案填充上下文选项卡中找到它；找到选项（Options）面板，您将看到：
- 您可以在块创建命令（Block creation）中找到它；在行为（Behavior）下，您将看到：
您如何知道正在使用的样式支持注释性功能？您会在其名称旁看到一个特殊符号；请参阅下图：
您如何知道对象是否使用支持注释性功能的样式或命令插入？只需将鼠标悬停在它上面，如果看到下图，就知道它是开启注释性功能插入的：
要使用注释性对象，请遵循下面列出的简单步骤：
-
在模型空间（Model space）中创建图形，不包含任何注释对象（即图案填充、文字、标注、多重引线和包含文字的块）
-
选择所需的布局，添加视口，然后缩放它们。此比例将同时用于注释对象和视口
-
双击视口内部使其处于活动状态
-
插入您需要的所有注释对象
-
一旦在视口中插入注释对象，您就可以在此视口和任何其他具有相同比例值的视口中看到它们
-
更改视口比例将导致注释对象丢失
-
要在多个具有不同比例值的视口中显示注释对象，请右键单击 注释可见性（Annotation Visibility） 按钮（状态栏右侧的一个按钮），您将看到以下菜单：
-
选择仅按当前比例显示注释对象（Show Annotation Objects for Current Scale Only），或按所有比例显示注释对象（Show Annotation Objects for All Scales）
-
控制如何向视口添加比例值：是自动还是手动？右键单击 添加比例（Add Scale） 按钮（状态栏右侧的一个按钮），您将看到以下菜单：
- 如果您在视口内使用了缩放命令，这将破坏当前的视口比例。要恢复它，请单击同步（Synchronize）按钮（状态栏右侧的一个按钮），您将看到以下消息（使用状态栏中的锁定来锁定视口比例以避免此问题）：
-
单击此消息将恢复视口比例
-

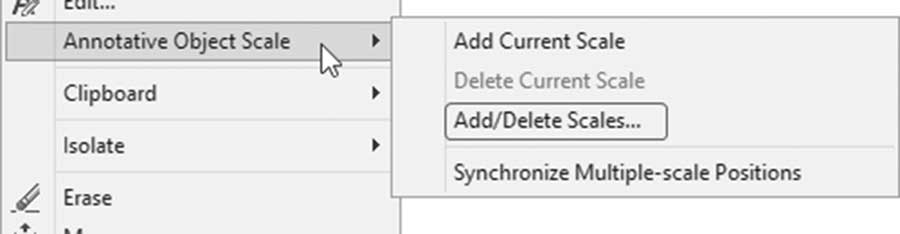

要使注释对象出现在具有不同比例的视口中，请选择它，右键单击，选择 注释对象比例（Annotative Object Scale） 选项，您将看到以下子菜单：

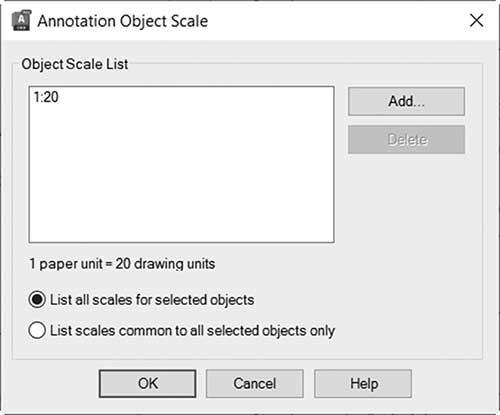

- 选择 添加/删除比例（Add/Delete Scales） 选项，将出现以下对话框：

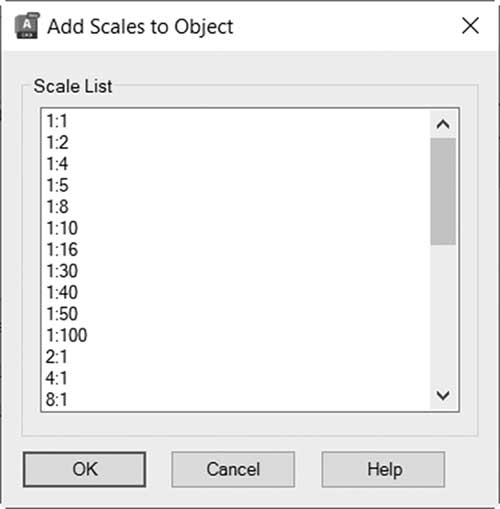

- 选择 添加（Add） 按钮，将出现以下对话框：
- 选择所需的比例值并单击两次 确定（OK）
练习17-3 注释性功能
-
启动AutoCAD 2025
-
打开 Practice 17-3.dwg 文件
-
将Dimensions图层设为当前图层
-
切换到Details布局
-
有三个视口，左侧第一个缩放为1:20，右侧另外两个缩放为1:10
-
转到注释（Annotate）选项卡，找到标注（Dimensions）面板，检查可用的标注样式。您只会看到一个左侧带有特殊符号的标注样式，即mechanical。此标注样式是注释性的
-
双击大视口内部
-
启动半径（Radius）命令，选择大的洋红色圆，然后添加标注块。检查它没有出现在右上角的视口中
-
为小的洋红色圆添加另一个半径（Radius）标注块
-
为总宽度和总高度添加两个线性标注
-
仍在同一视口中时，将Text图层设为当前图层
-
将"Annotative"文字样式设为当前文字样式
-
使用多行文字（Multiline text）在形状下方添加单词"Bearing"
-
再次将Dimensions图层设为当前图层
-
单击右上角视口内部使其成为当前视口，并为其中一个小圆添加半径（Radius）标注
-
将Hatch图层设为当前图层
-
单击右下角视口内部
-
启动图案填充（Hatch）命令，确保注释性（Annotative）已打开，设置比例 = 10，填充两条虚线之间的区域，然后结束图案填充命令
-
使用添加/删除比例（Add/Delete scales）添加比例1:20，使两个图案填充出现在大视口中
-

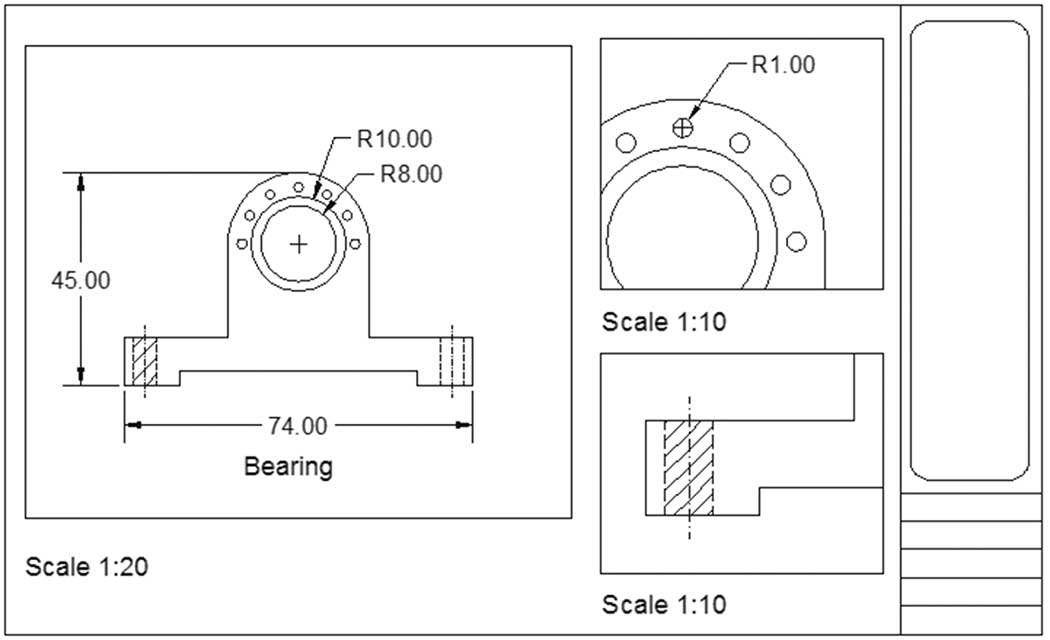

您应得到下图：
- 保存并关闭文件
