蜗蜗16.1 什么是 AutoCAD 中的标注？
AutoCAD 中的标注与文字和表格类似；用户应首先准备标注样式，然后使用它插入标注。标注样式（Dimension Style）将控制由不同类型的标注命令生成的标注块的整体效果。

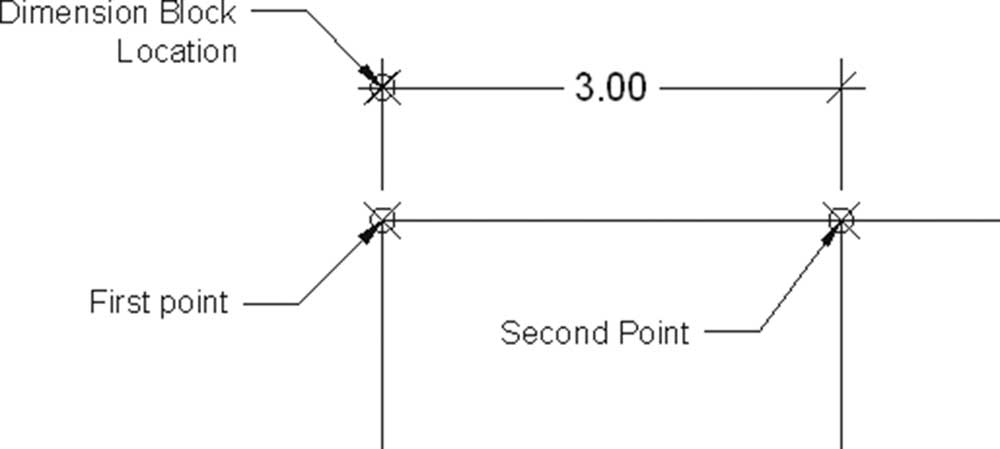

要插入标注，用户应根据标注的类型指定点或选择对象，然后图形中会添加一个标注块。例如，要添加线性标注，用户将选择两个点表示要测量的距离，第三个点将是标注块的位置。请参阅下图：
生成的块由三部分组成，分别是：
-
尺寸线
-
延伸线
-
标注文字
请参阅下图：
16.1 什么是 AutoCAD 中的标注？
