23.4 使用示例创建图纸集

23.4 使用示例创建图纸集

这是创建新图纸集的两种方法中的第一种。这种方法的优点是您将完全控制它；因此，它代表了专业的选择。然而，这种方法冗长，可能需要很长时间才能完成。

为了创建新的图纸集，请确保至少打开了一个文件（即使是空文件）。

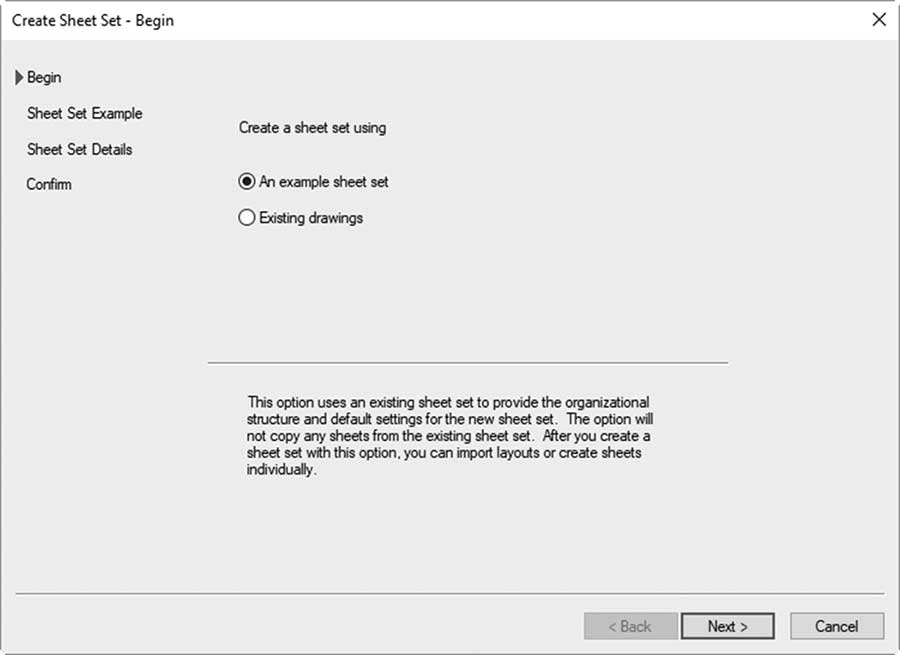

打开图纸集管理器选项板，然后从顶部的菜单中选择新建图纸集（New Sheet Set）选项，您将看到以下对话框：

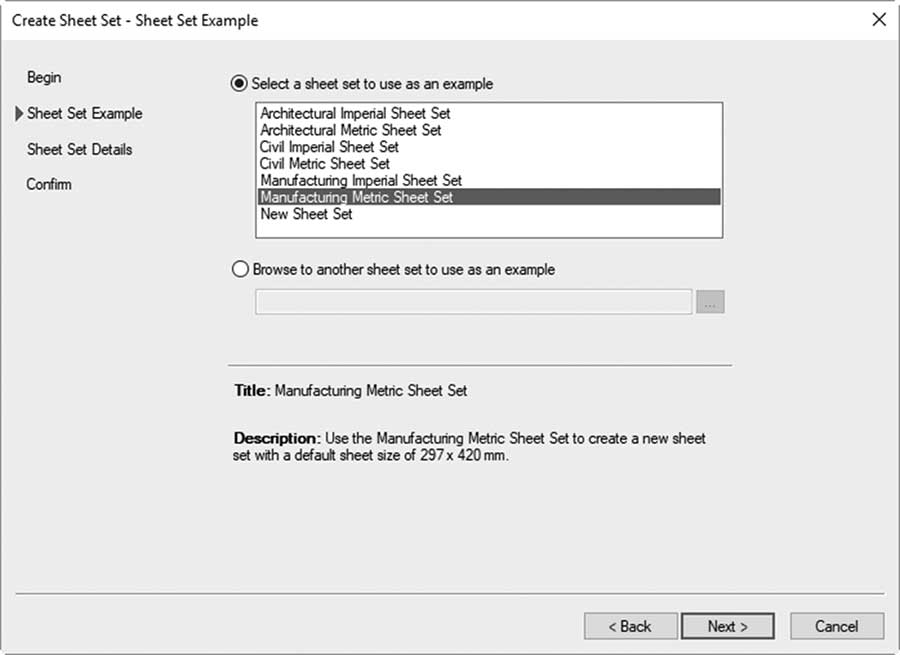

默认选项将是示例图纸集（An example sheet set）；单击下一步（Next）进入第二步，您将看到以下对话框：

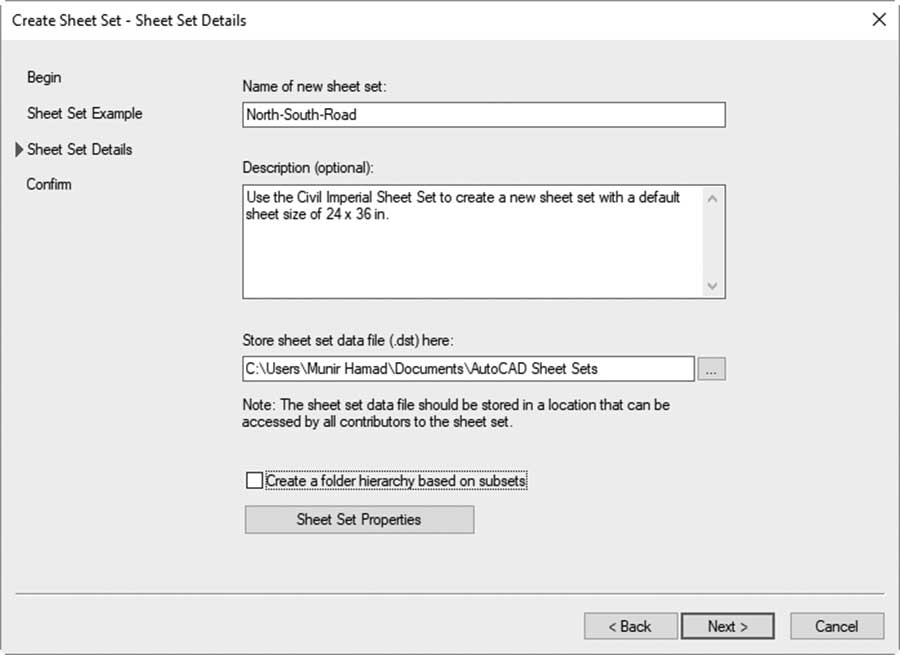

有六个示例：两个用于建筑（公制和英制），两个用于土木（公制和英制），以及制造（公制和英制）。这些示例将仅包含使用 AutoCAD 附带的模板创建的子集。另一个选项是使用以前用户制作的图纸集（可以是公司的模板）。完成后，单击"下一步"按钮进入第三步，您将看到以下对话框：

用户应该执行以下操作：

• 输入图纸集标题

• 输入图纸集说明

• 指定存储 DST 文件的文件夹

• 指定是否基于子集创建文件夹层次结构

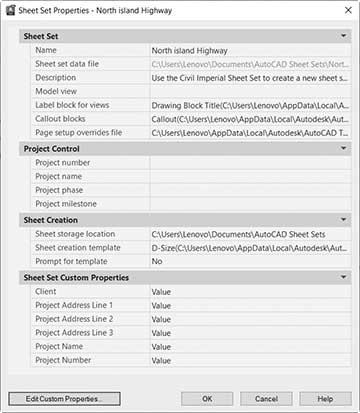

• 单击图纸集特性（Sheet Set Properties）按钮，您将看到以下对话框：

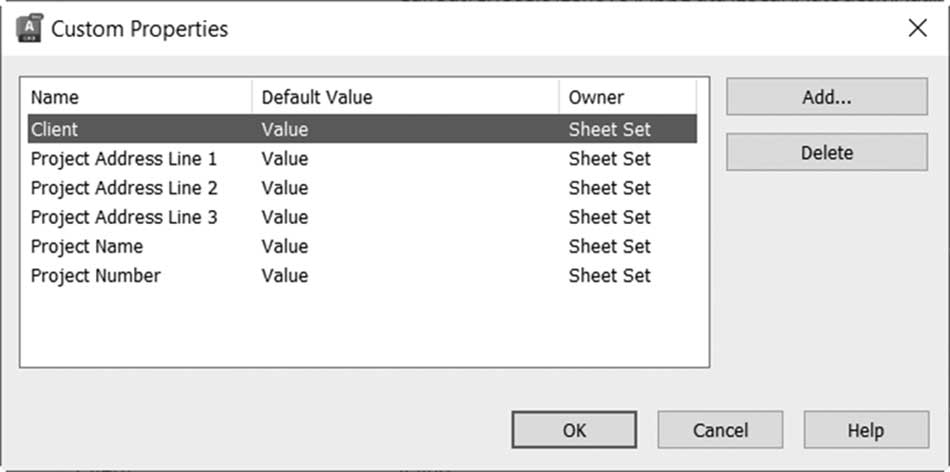

几乎所有数据都已使用默认值填写。项目控制（Project Control）信息是与图纸集相关的字段；图纸集自定义特性（Sheet Set Custom Properties）包括由 AutoCAD 创建的信息。用户可以添加、删除或修改它们；单击编辑自定义特性（Edit Custom Properties）按钮以查看以下对话框：

从以上所有内容中，有两项不同的信息您应该考虑控制，它们是：

• 图纸存储位置（Sheet storage location）：此信息允许您指定由您生成的图纸的位置。最好使其与 DST 文件位于同一文件夹

• 图纸创建样板（Sheet creation template）：此信息允许您指定使用它时将创建的图纸的 DWT 文件的位置

完成后，单击"确定"按钮结束图纸集特性，然后单击"下一步"转到第四步。

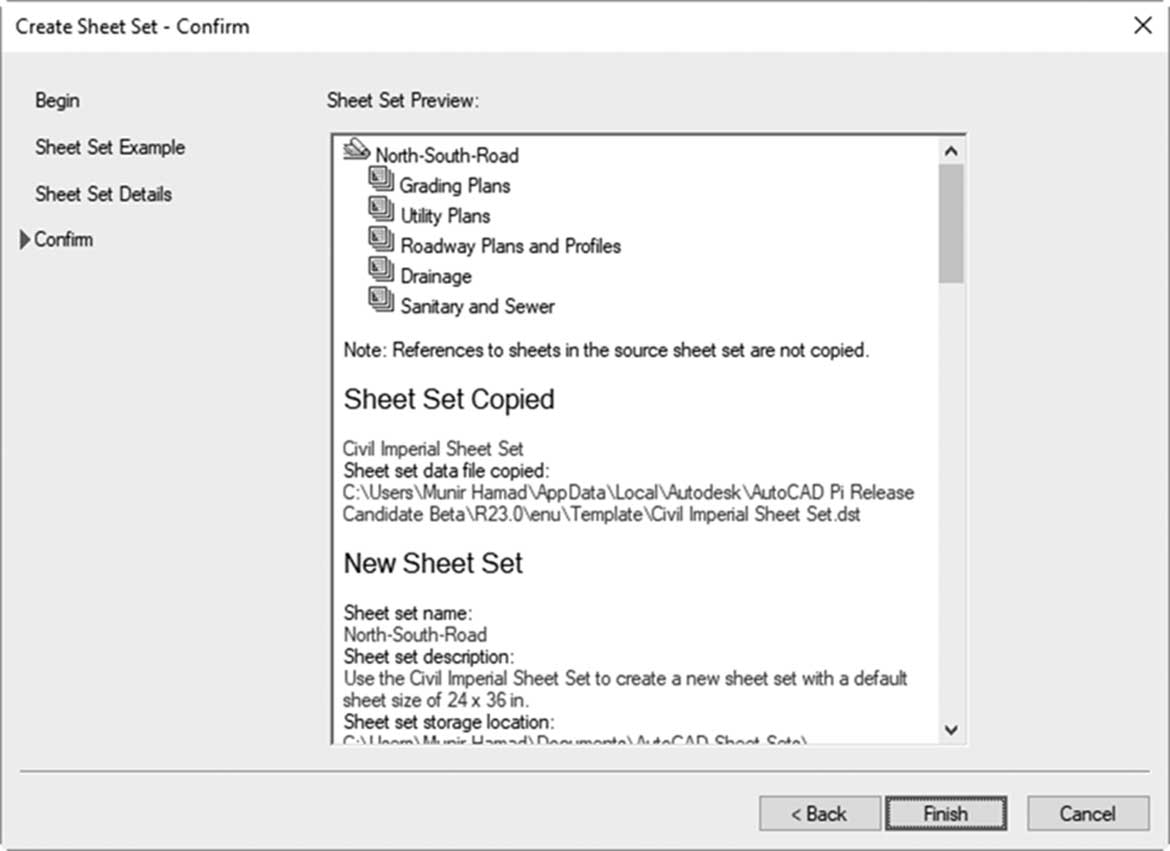

您将看到以下对话框：

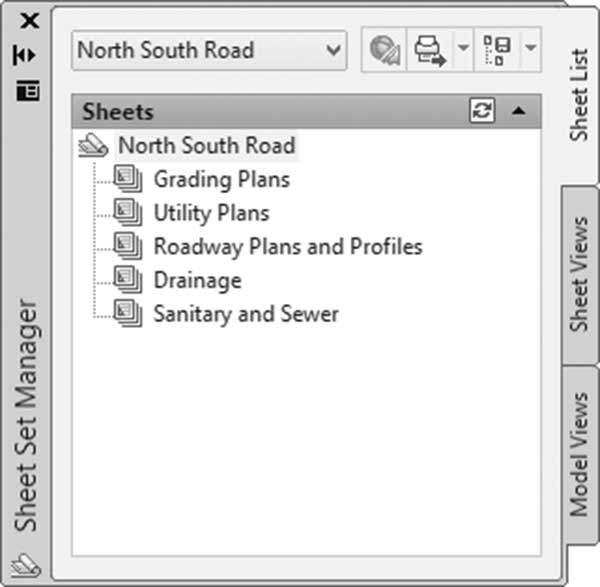

这是确认页面，您将在其上检查您的设置；然后用户应该单击"完成（Finish）"以结束创建过程。您将返回到图纸集管理器选项板并看到以下内容：

23.4.1 将图纸添加到子集

要将图纸添加到子集中，只需右键单击子集的名称，您将看到以下菜单：

在此菜单中，用户可以：

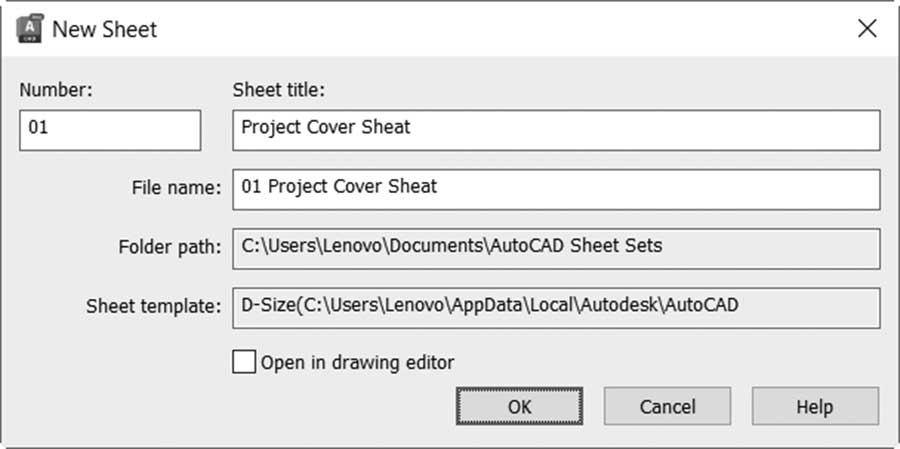

• 在当前子集中创建新图纸；您将看到以下对话框，填写图纸编号和标题，然后单击"确定"，这将使用创建过程中指定的模板文件创建新图纸：

• 在当前子集内创建新子集，您将看到以下对话框，填写子集名称、图纸位置和样板：

• 将布局作为图纸输入（Import Layout as Sheet）

• 重命名子集（Rename Subset）

• 删除子集（Remove Subset）

• 发布（Publish）

• 特性（Properties）

23.4.2 图纸控制

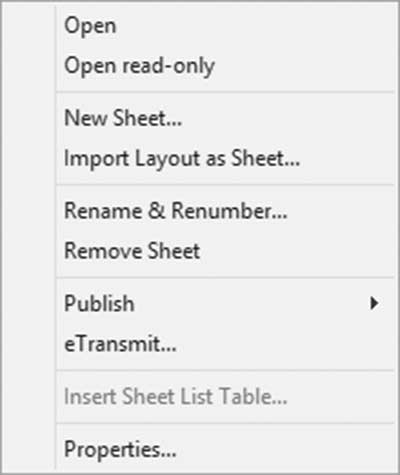

如果您右键单击图纸，您将看到以下菜单：

使用此菜单，用户可以：

• 打开图纸（双击图纸也会产生相同的结果）

• 以只读方式打开图纸

• 在同一子集中创建新图纸

• 重命名和重新编号图纸

• 删除图纸

• 发布当前图纸

• 电子传递（eTransmit）

• 当前图纸的特性

练习 23-2 使用图纸集示例创建图纸集

1. 启动 AutoCAD 2025

2. 确保打开了一个新文件

3. 启动图纸集管理器，并使用示例图纸集创建新图纸集

4. 选择 Civil Imperial Sheet Set

5. 将新图纸集命名为"North Island Highway"

6. 将 DST 文件保存在：PracticesChapter 23Sheet SetsPractice 23-1,23-2

7. 单击图纸集特性，并输入以下内容：

a. 项目编号 = HW-03

b. 项目名称 = Designing North Island Highway

c. 项目阶段 = 03

d. 客户 = North Island Governorate

8. 完成创建过程

9. 单击图纸集的名称，然后右键单击并添加以下两张图纸：

a. 图纸编号 01 – 标题 = Project Cover Sheet

b 图纸编号 02 – 标题 = Project Master Plan

10. 使用拖放技术将两张新图纸移动到列表顶部

11. 删除以下子集：Drainage 和 Sanitary and Sewer

12. 在 Grading Plans 子集下，创建以下图纸：

a. 03 – Grading Plan 1

b. 04 – Grading Plan 2

c. 05 – Grading Plan 3

d. 06 – Grading Plan 4

13. 在 Utility Plans 子集下，创建以下图纸：

a. 07 – Utility Plan 1

b. 08 – Utility Plan 2

c. 09 – Utility Plan 3

d. 10 – Utility Plan 4

14. 使用"我的电脑"，转到您保存 DST 文件的文件夹，查看图纸集创建的文件；它们的命名和编号与图纸相比如何？___ __

15. 保持图纸集管理器打开
