蜗蜗19.12 使用标注夹点

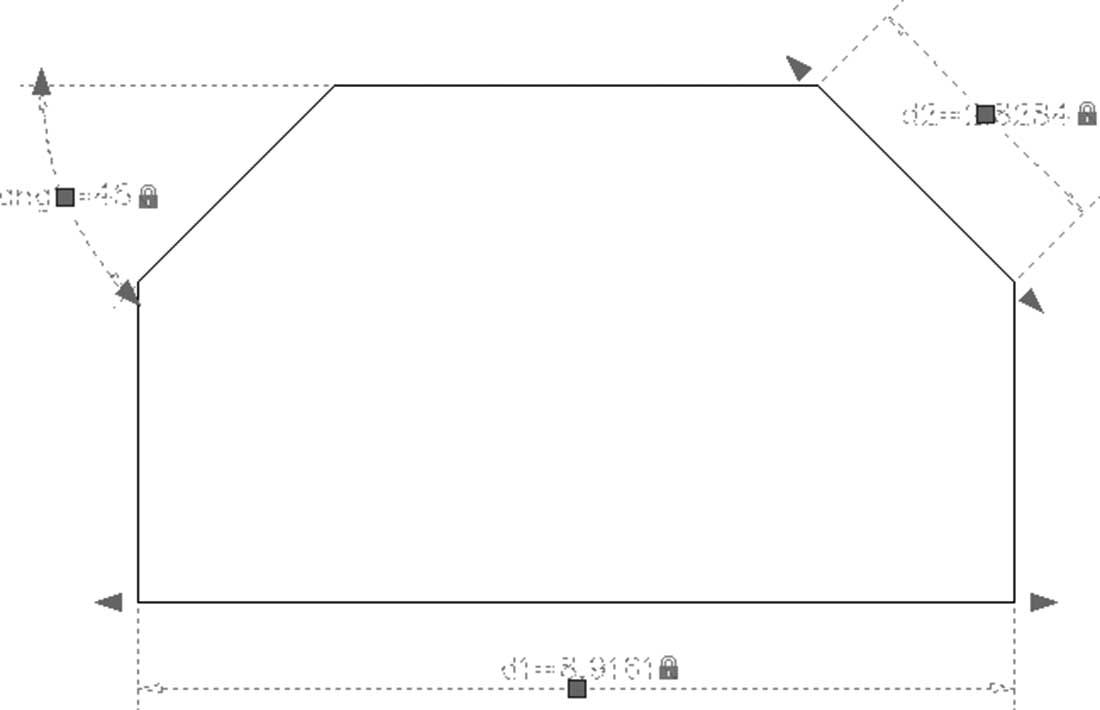

用户可以使用夹点操作标注约束。下图包含三种类型的标注约束，即：线性（Linear）、对齐（Aligned）和角度（Angular）：
如您所见，每个标注约束的中间都有夹点，可以前后移动整个块。另外两个箭头将拉伸标注约束，从而拉伸对象本身。标注参数根据类型拥有自己的夹点。
在下面的示例中，您将看到半径和直径约束。夹点可以重新定位标注约束块。半径有一个箭头用于更改半径值，而直径有两个箭头用于沿任一方向更改值。圆弧和圆将受此更改影响：
练习 19-2 应用标注约束
-
启动 AutoCAD 2025
-
打开 Practice 19-2.dwg 文件
-

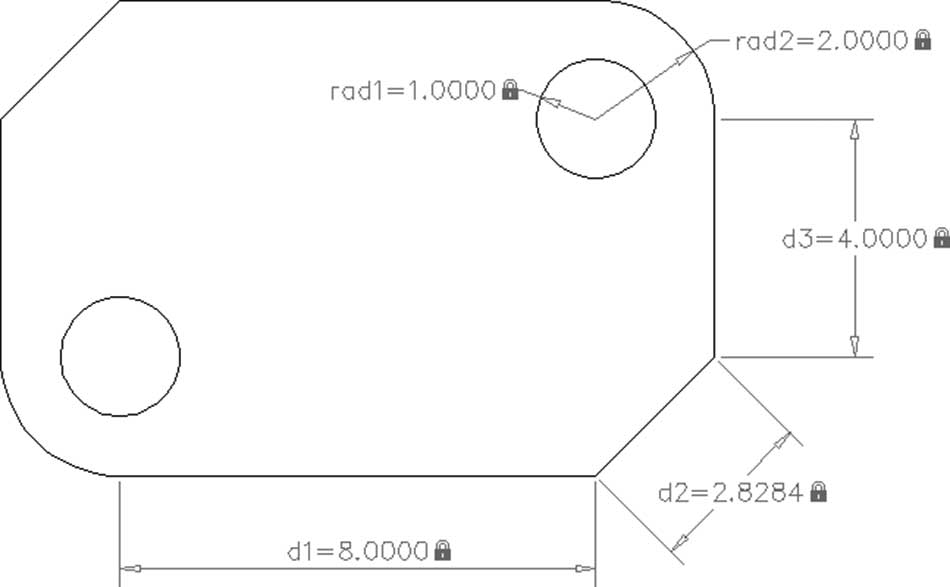

使用不同类型的标注约束，使用相同的名称添加以下约束：
- 使用参数管理器执行以下操作：
a. 将 d1 重命名为长度（Length）
b. 将 d3 重命名为宽度（Width）
c. 创建一个默认值为 4 的用户参数 width_i
d. 将宽度（Width）更改为 = width_i
e. 将长度（Length）更改为 = 2 * width_i
f. rad2 = width_i / 2
g. d2 = width_i / 2
h. rad1 = rad2/2
-
使用参数管理器将 width_i 的值更改为以下值：2、3、5、6。其他对象如何响应更改？___ __ __
-
将 width_i 更改为 4，并关闭参数管理器
-
将其中一个标注约束更改为注释性（Annotational），使用放大和缩小（Zoom in and Zoom out）；与其他块相比，此块如何响应？
-
使用标注约束设置（Dimensional Constraint Settings），选择仅显示值而不显示锁定符号
-
锁定符号仍然存在，因为所有约束都是方程式
-
保存并关闭文件
