15.4 在图形中插入表格

15.4 在图形中插入表格

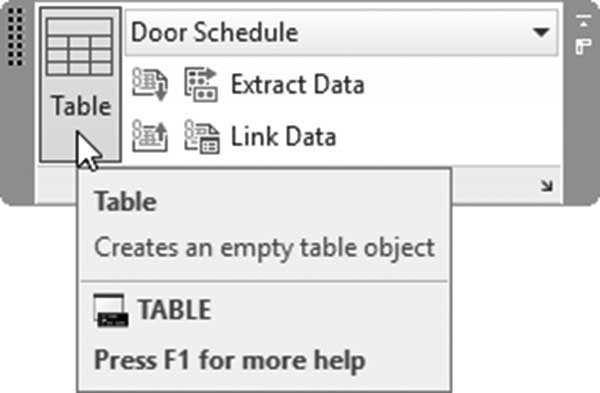

此命令将在当前图形中插入表格。要发出此命令，请转到注释选项卡，找到表格面板，然后选择表格按钮：

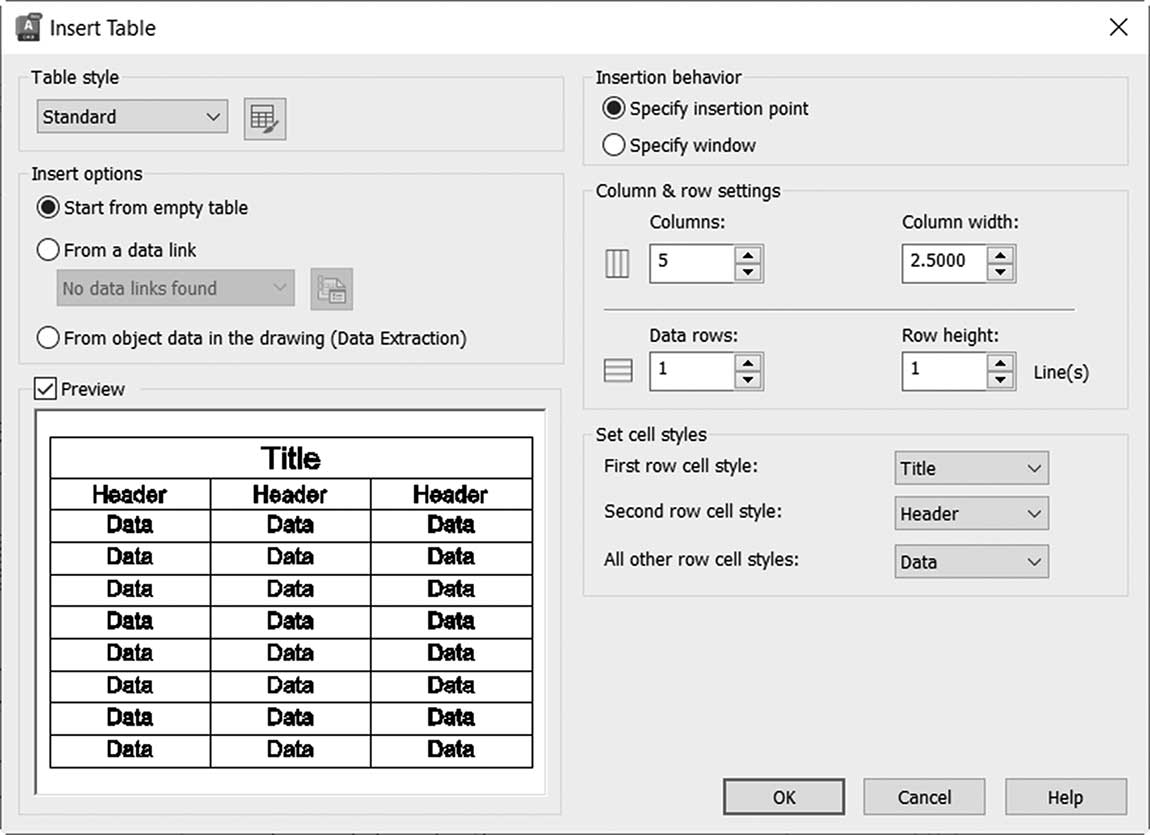

您将看到以下对话框：

第一步是从可用列表中选择所需的预定义表格样式名称。如果您尚未创建表格样式，请单击列表旁边的小按钮立即定义它。

选择适当的插入方式。要在图形中插入表格，请从以下三个选项中选择：

• 从空表格开始

• 自数据链接——这是 AutoCAD 的高级功能

• 自图形中的对象数据（数据提取）——这也是 AutoCAD 的高级功能

大多数情况下，我们将单击第一个选项，即从空表格开始。现在选择插入行为，并从两个可用选项中选择一个：

• 指定插入点

• 指定窗口

15.4.1 指定插入点选项

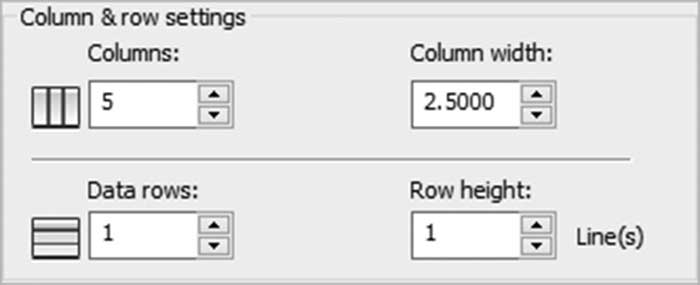

这里所说的插入点是指表格的左上角。您将从此点固定表格。要填写其余信息，请填写以下数据：

• 列数（表示列的数量）

• 列宽

• 数据行（表示行的数量，但不包括标题和表头）

• 行高（以行数为单位）

单击确定，AutoCAD 将显示以下提示：

指定插入点:

指定表格的位置并开始填充单元格；您可以使用键盘上的方向键或 Tab 键从一个单元格跳到另一个单元格。使用 Shift + Tab 向后移动。

15.4.2 指定窗口选项

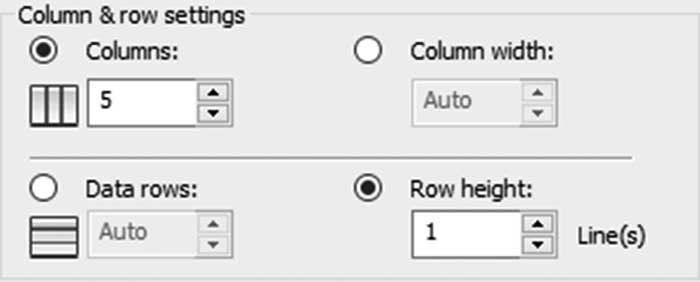

使用此选项，您将指定一个窗口，这意味着您将给出表格的总长度和总宽度。要填写其余信息，请填写以下内容：

• 输入列数，AutoCAD 将计算列宽。或者输入列宽，AutoCAD 将计算列数

• 输入数据行数，AutoCAD 将计算行高。或者输入行高，AutoCAD 将计算行数

单击确定，AutoCAD 将显示以下提示：

指定第一个角点:

指定第二个角点:

指定表格的两个对角，然后使用方向键、Tab 和 Shift + Tab 开始输入单元格内容。

练习 15-2 创建表格样式并在当前图形中插入表格

1. 启动 AutoCAD 2025

2. 打开 Practice 15-2.dwg 文件

3. 使用以下特征创建新的表格样式：

a. 名称 = Door Schedule（门明细表）

b. 标题文字样式 = Notes

c. 表头填充颜色 = 黄色

d. 表头文字样式 = Notes

e. 数据对齐 = 左中（Middle Left）

f. 数据水平边距 = 10

g. 数据文字样式 = Notes

h. 数据文字颜色 = 蓝色

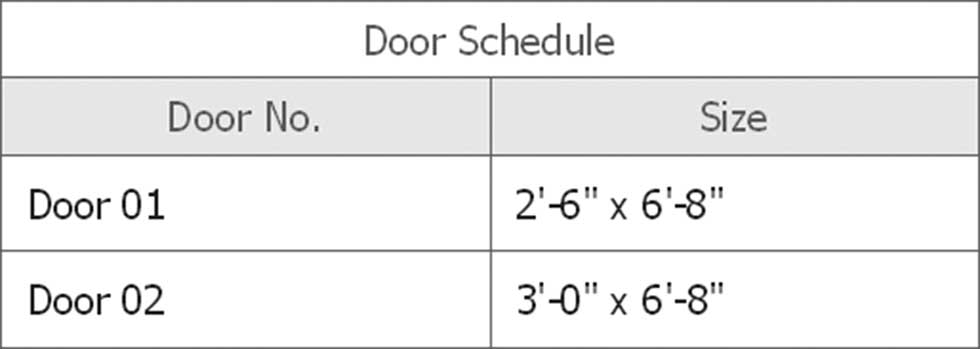

4. 使用上述表格样式和绘制的边框创建表格，使用窗口（Window）选项插入表格：

5. 完成表格输入后，删除边框

6. 保存并关闭文件
