蜗蜗23.5 添加和缩放模型视图
下一步是用源文件中的模型视图填充图纸。模型视图应在此步骤之前准备好。我们的任务将分四步：
-
指定包含持有所需模型视图的文件的文件夹
-
打开所需的图纸
-
将视图拖放到图纸中
-
缩放视图
模型视图将被视为图纸中的外部参照，因此，原始文件中的任何更改都将导致模型视图也得到更新。

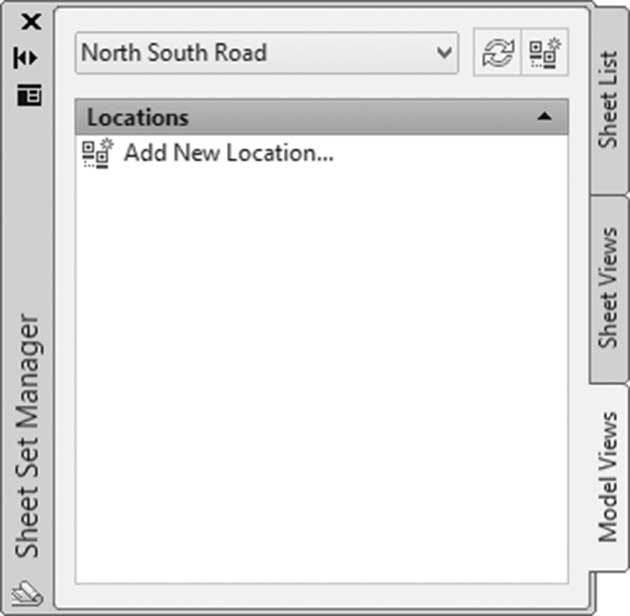

要完成第一步，选择模型视图选项卡，您将看到以下内容：

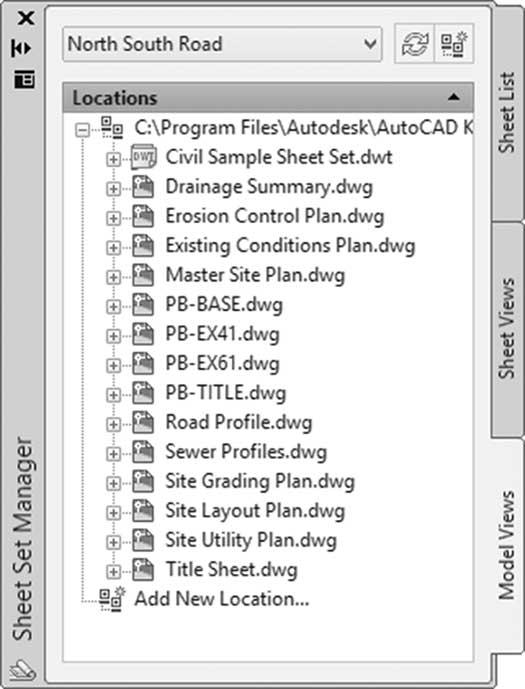

双击"添加新位置（Add New Location）"按钮以打开一个普通对话框来指定所需的文件夹。您可以根据需要多次重复此步骤以添加更多文件夹。完成后，您将收到以下内容：
在某些文件的左侧有一个加号；单击它以展开查看相关的模型视图，类似于以下内容：

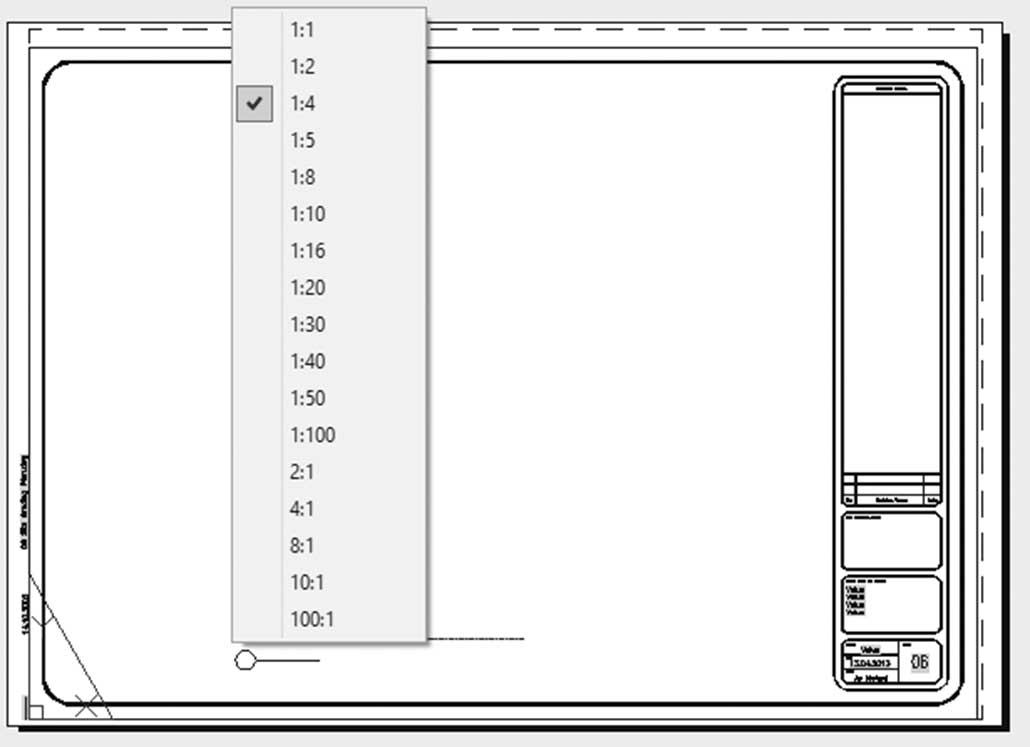

双击所需的图纸将其打开，然后将选定的视图拖入其中；在您决定确切的插入点之前，右键单击，您将看到要使用的比例列表：

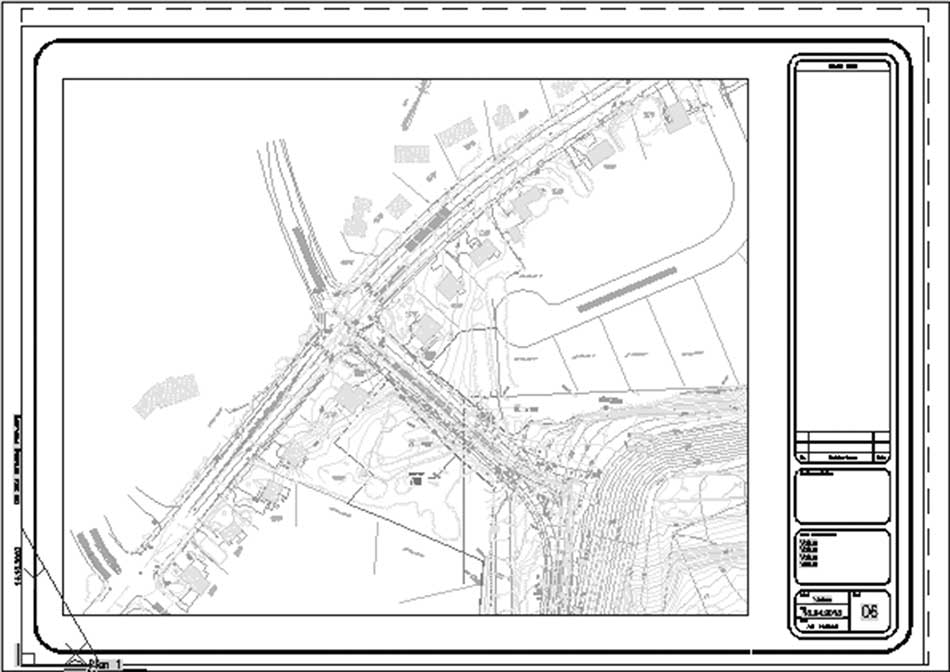

选择所需的比例，然后指定插入点。您应该收到以下内容：

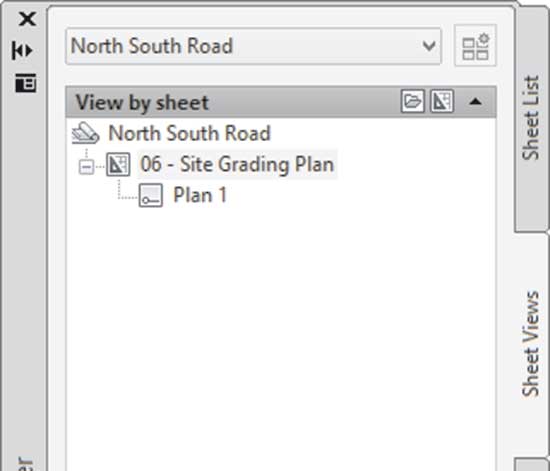

您在图纸中添加的视图将被视为图纸视图；为了证明这一点，选择图纸视图选项卡以查看以下内容：
练习 23-3 添加和缩放模型视图
-
启动 AutoCAD 2025
-
确保图纸集管理器已打开，并且 North Island Highway 图纸集已打开
-
双击编号为 03 的图纸（名为 Grading Plan 1），并注意其旁边显示的锁图标，表示此图纸正在使用中
-
转到模型视图选项卡，双击"添加新位置"，然后转到 Program FilesAutodeskAutoCAD 2025SamplesSheet SetsCivil
-
将列出一组文件；单击 Site Grading Plan.dwg 文件旁边的加号，您将看到四个模型视图。将 Plan 视图拖入当前图纸，并将其缩放为 3/16″=1′
-
关闭并保存文件
-
对以下内容执行相同的过程：
a. 图纸 # 04 中的 Plan 2 视图（相同比例）
b. 图纸 # 05 中的 Plan 3 视图（相同比例）
c. 图纸 # 06 中的 Plan 4 视图（相同比例）
d. 图纸 # 07 中 Site Utility Plan.dwg 的 Plan 1 视图（相同比例）
e. 图纸 # 08 中 Site Utility Plan.dwg 的 Plan 2 视图（相同比例）
f. 图纸 # 09 中 Site Utility Plan.dwg 的 Plan 3 视图（相同比例）
g. 图纸 # 10 中 Site Utility Plan.dwg 的 Plan 4 视图（相同比例）
- 关闭图纸集
