蜗蜗6.10 控制填充选项

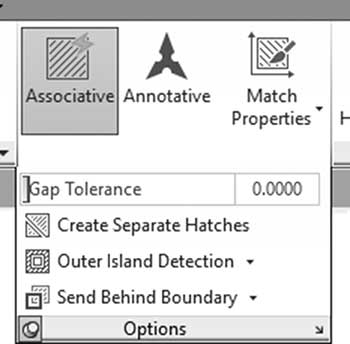

这些选项将控制填充过程的结果；使用这些选项，你将能够填充开放区域（间隙公差）或创建独立的填充，仅举几例：
6.10.1 如何创建关联填充

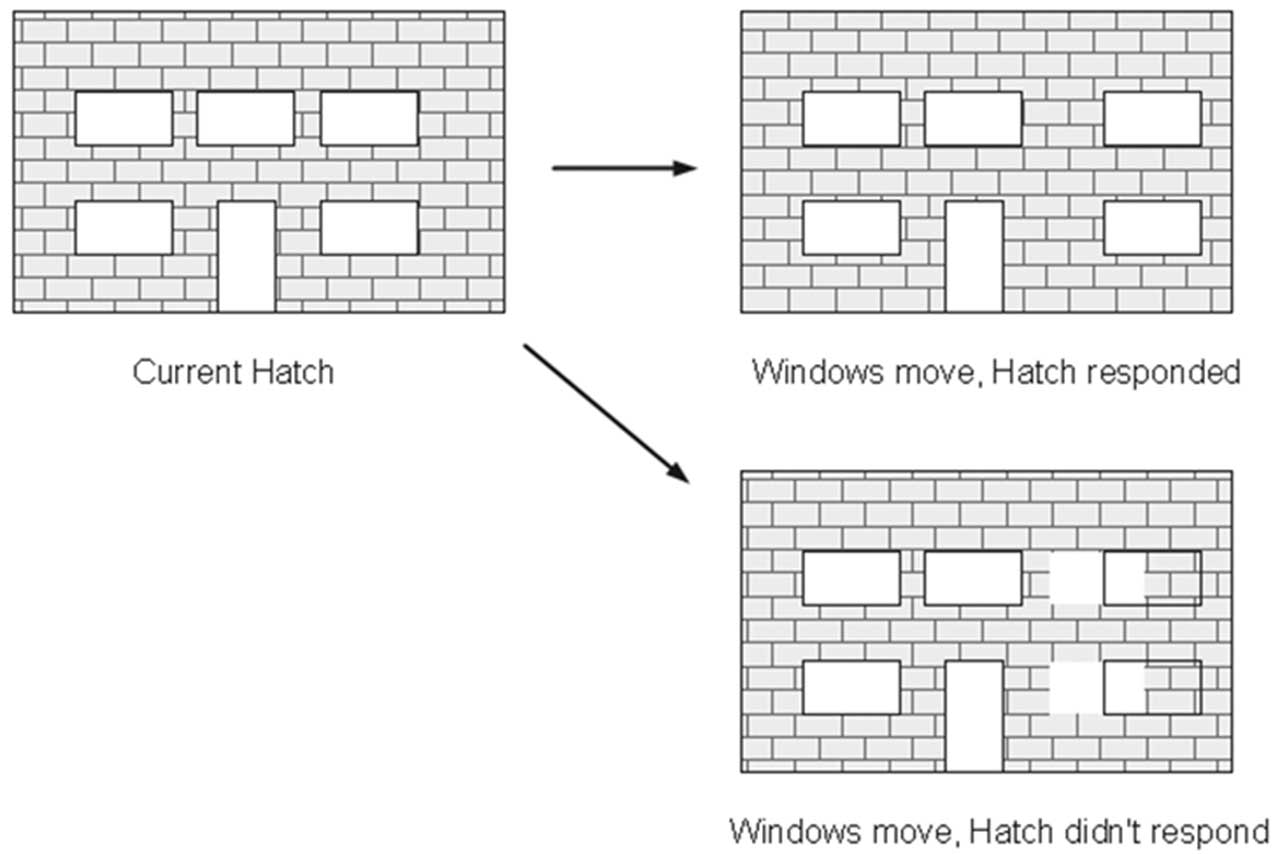

AutoCAD 中的填充是关联的，这意味着填充能够识别它所填充的边界。当该边界发生变化时，填充将正确响应。
请参见下图：
6.10.2 如何使填充具有注释性
注释性（Annotative）是与打印相关的高级功能，将在本书后面讨论。
6.10.3 使用匹配特性创建相同的填充
此选项将基于现有填充创建一个完全相同的填充（它将位于同一图层中；同时，它将具有相同的角度、比例、透明度等）。

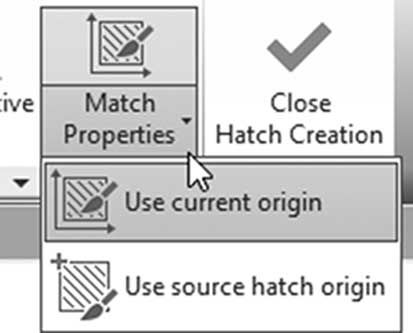

此选项关联两个按钮：使用当前原点或使用源填充原点；这两个选项都不言自明。
选择匹配特性按钮，你将看到以下提示：
选择填充对象：
选择你想要模仿的填充对象，你将看到以下提示：
拾取内部点或 [选择对象(S)/设置(T)]：
单击所需区域的内部。继续选择区域，完成后按 Enter 键结束命令。
6.10.4 填充开放区域

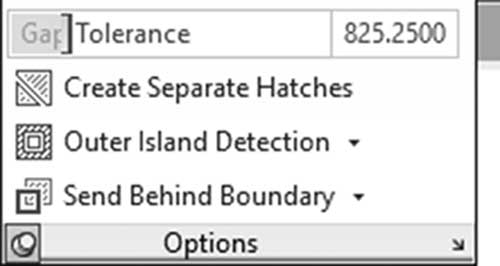

默认情况下，AutoCAD 只填充封闭区域。但是，你可以要求 AutoCAD 填充带有开口的区域。要告诉 AutoCAD 允许在开放区域中进行填充，只需设置间隙公差，即允许的最大开口；任何开口大于此值的区域都不会被填充。

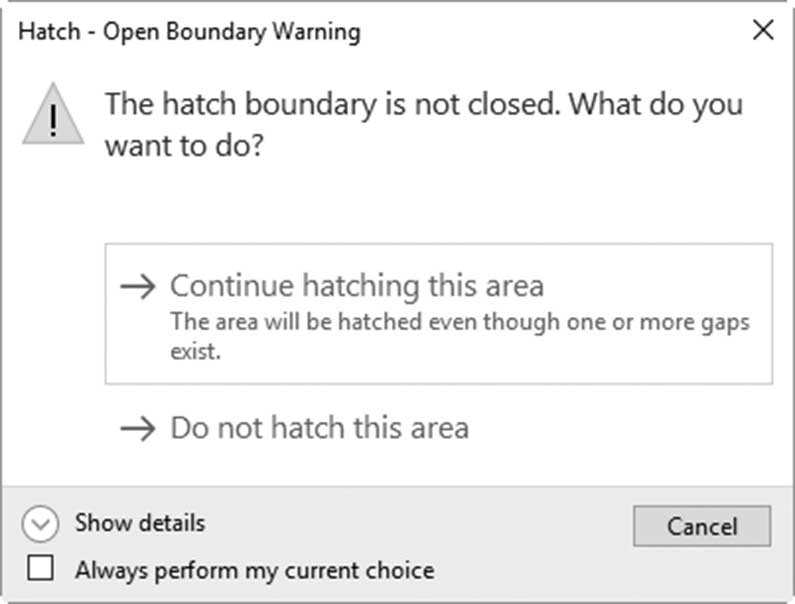

当你想要填充此区域时，将不会显示预览；因此，你需要单击开放区域的内部，然后你将看到以下警告消息：
要么继续填充开放区域，要么跳过此操作。
6.10.5 在同一条命令中创建独立的填充

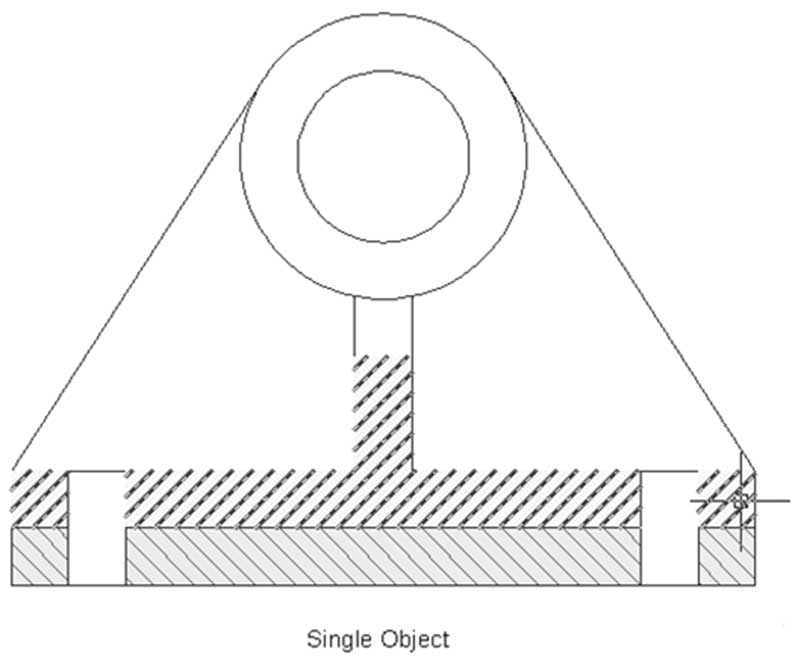

使用同一条命令时，如果你填充了多个分离的区域，AutoCAD 会将它们视为一个填充（单一对象）。

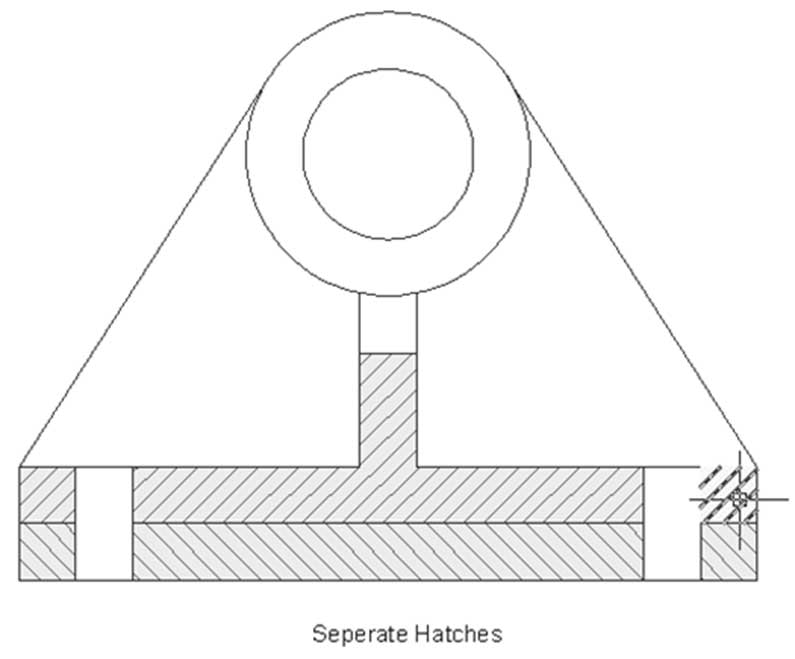

你可以通过告诉 AutoCAD 你希望为不同的区域创建独立的填充来覆盖此默认设置：只需单击打开此按钮即可。
6.10.6 孤岛检测
当你填充一个包含多个区域（孤岛）的区域时，这些内部区域可能包含更多的孤岛。我们需要知道 AutoCAD 将如何处理这些孤岛。

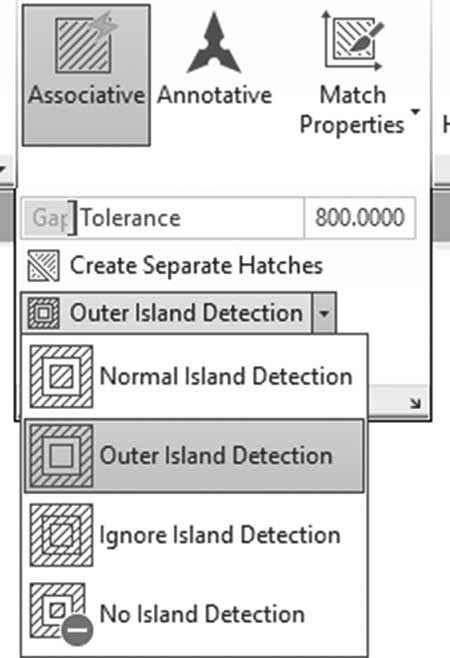

有四种不同的处理方式：
-
普通孤岛检测：AutoCAD 将填充第一个区域（最外层），然后跳过第二个区域，填充第三个区域，依此类推
-
外部孤岛检测：AutoCAD 只填充外部区域
-
忽略孤岛检测：AutoCAD 将忽略所有内部孤岛，并填充外部区域，就好像内部没有任何区域一样
-
无孤岛检测：此选项将关闭孤岛检测功能，其结果与“忽略孤岛检测”选项相同
6.10.7 设置填充绘图次序

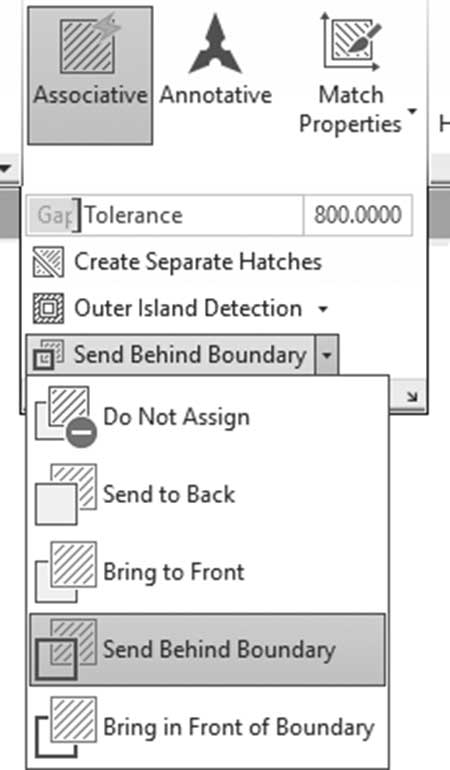

填充与 AutoCAD 中的任何其他对象一样：你可以相对于其他对象设置其绘图次序。你有五种选择：
五种情况分别是：
-
不指定，使用默认值
-
后置
-
前置
-
置于边界之后
-
置于边界之前

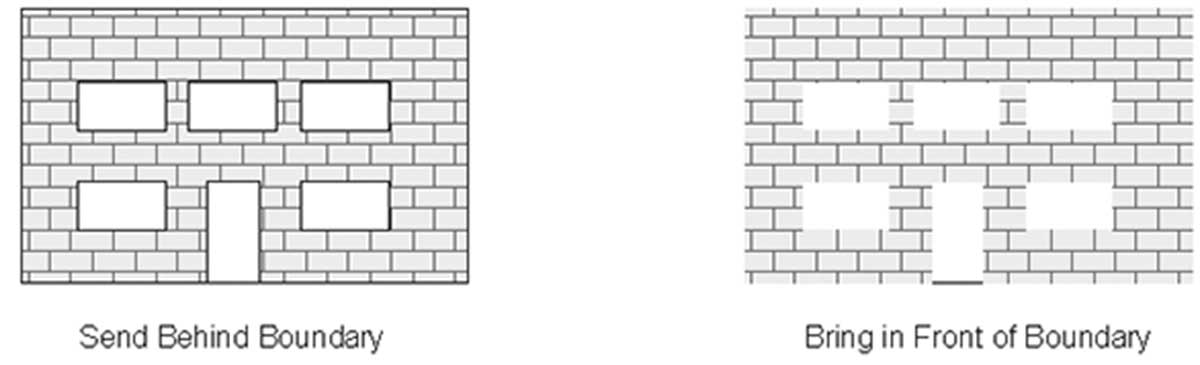

请看下面的示例：
练习 6-4 填充原点和选项
-
启动 AutoCAD 2025
-
打开 Practice 6-4.dwg
-
启动填充（Hatch）命令
-
使用“选项”面板，单击“匹配特性”按钮并选择卫生间的填充，然后将其应用到厨房。按
Enter键结束命令 -
再次启动填充（Hatch）命令，设置背景色 = 40，比例 = 4，透明度 = 0；将光标悬停在书房上方，并将原点更改为房间的左下角。单击书房内部并结束命令
-
缩放到客厅的右下角，你会看到该区域是开放的。再次启动填充（Hatch）命令并设置间隙公差 = 0.3（此图形中的开口为 0.2，因此 0.3 足够了），然后设置为创建独立的填充。单击客厅内部，你将看到警告消息；选择继续填充此区域选项，然后单击起居室内部并结束命令
-
解冻图层 A-Doors，注意客厅和书房的两扇门显示不正确。要解决此问题，请选择填充，右键单击，选择绘图次序选项，然后选择后置选项。
-
第四次启动填充（Hatch）命令，从填充类型中选择“实体”（Solid）并填充外墙。
-
缩放到厨房的任意窗户并将其移动一小段距离；填充发生了什么变化？__ 为什么？__
-
保存并关闭文件
